JFW Industries 75PA-086 三通道固态步进衰减器组件

产品概述

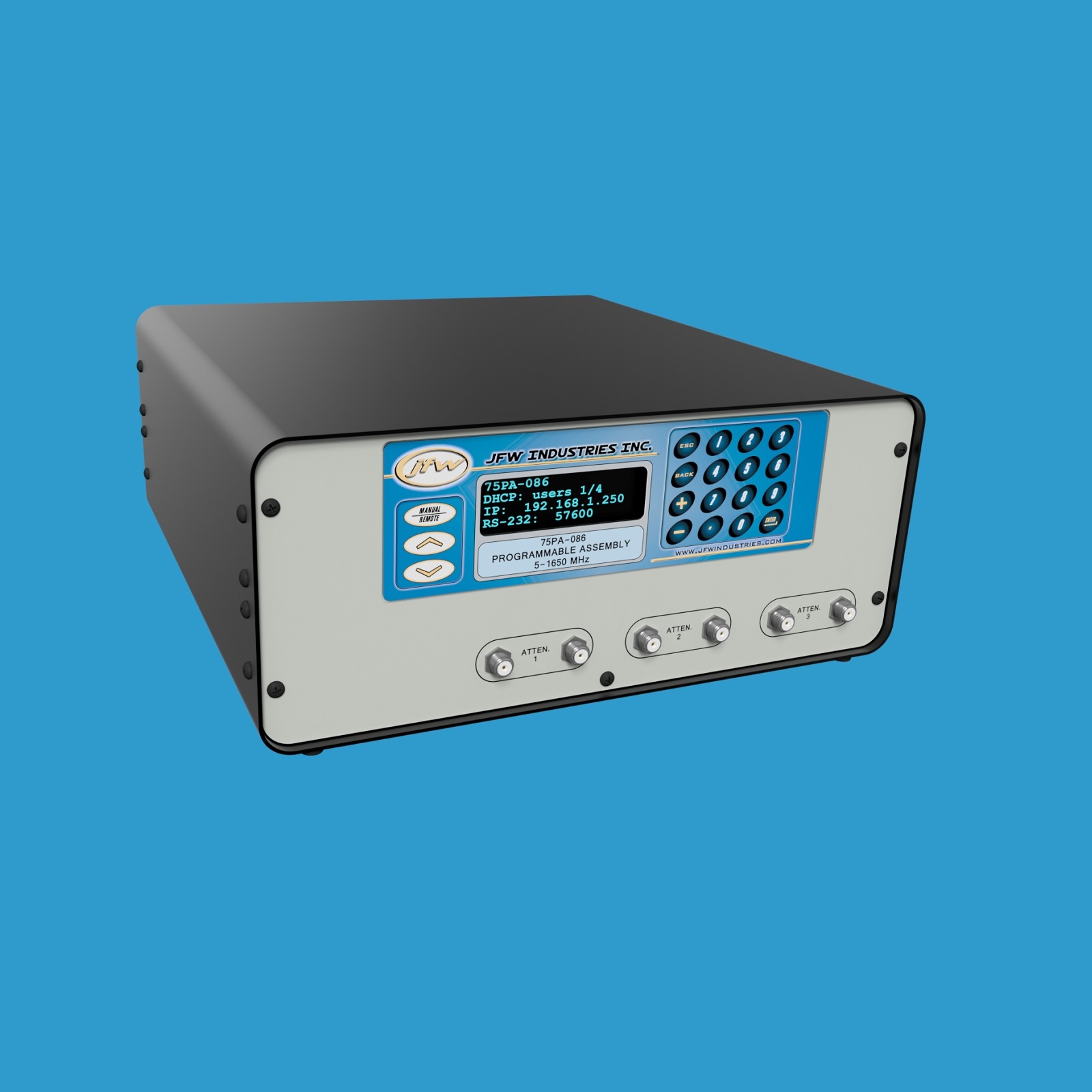

JFW Industries 75PA-086 是一款台式衰减器组件，内置3个固态步进衰减器，阻抗为75欧姆。衰减范围为0至63dB，步进精度为1dB，工作频率覆盖5-1650 MHz。衰减器支持双向信号传输，可通过手动或远程控制方式进行操作。设备配备75欧姆F型母头同轴射频连接器，所有射频连接器均位于前面板。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏将实时显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单支持以下操作：

• 设置或读取单个衰减器的衰减量
• 对衰减器进行渐变（Fade）操作
• 使用两个衰减器执行切换（Handover）操作

远程衰减器控制

该衰减器组件支持通过以太网或RS-232串口进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址（Fixed Address）模式。RS-232连接使用零调制解调器（Null Modem）串口线缆连接至测试系统，支持最高155200波特率。波特率可通过键盘手动更改，也可通过SERIAL远程命令修改。

远程命令集

最新一代固件手册（firmware manual）可供下载查阅。该手册详细列出了所有远程命令的语法格式和使用示例。固件采用简单的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
