JFW Industries 75PA-088 双衰减器组件

产品概述

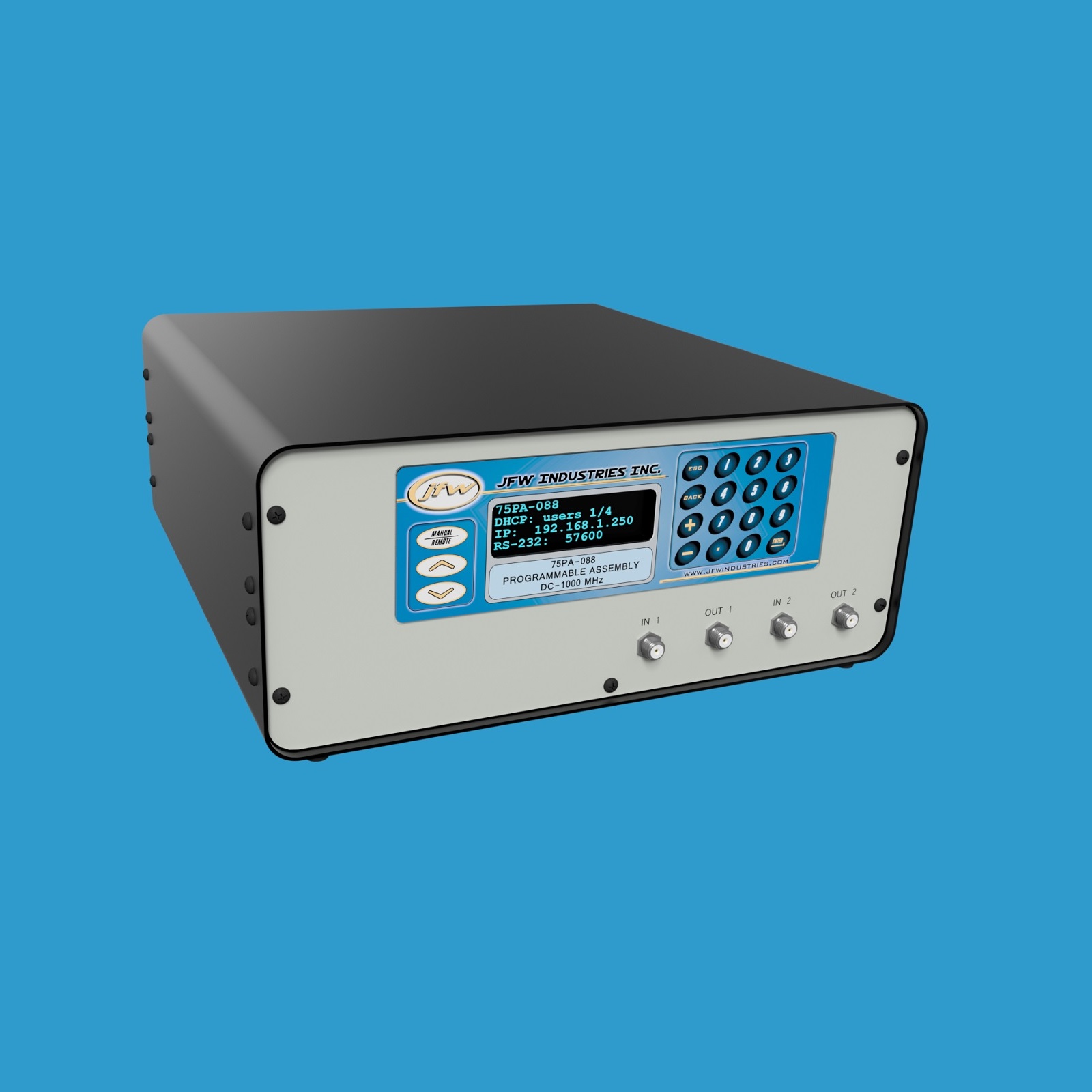

JFW Industries 75PA-088 是一款台式衰减器组件，内置两个继电器步进衰减器，阻抗为75欧姆。衰减范围为0至95.5 dB，步进为0.5 dB，工作频率覆盖DC至1000 MHz。该组件支持手动和远程控制，配备75欧姆F型母头同轴射频连接器，连接器位于前面板。衰减器为双向设计，输入/输出标识仅为命名惯例。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可使用NET或SERIAL远程命令进行更改。前面板显示屏可显示当前的网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许您将每个衰减器地址设置为特定的衰减值。滚动浏览衰减器地址编号时，将显示当前的dB设置。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过按键手动更改，也可使用NET远程命令进行更改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆与测试系统建立RS-232连接，支持高达155200波特率。波特率可通过按键手动更改，也可使用SERIAL远程命令进行更改。

远程命令集

最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其语法和示例。固件使用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
