JFW Industries 75PA-132 双通道固态步进衰减器组件

产品概述

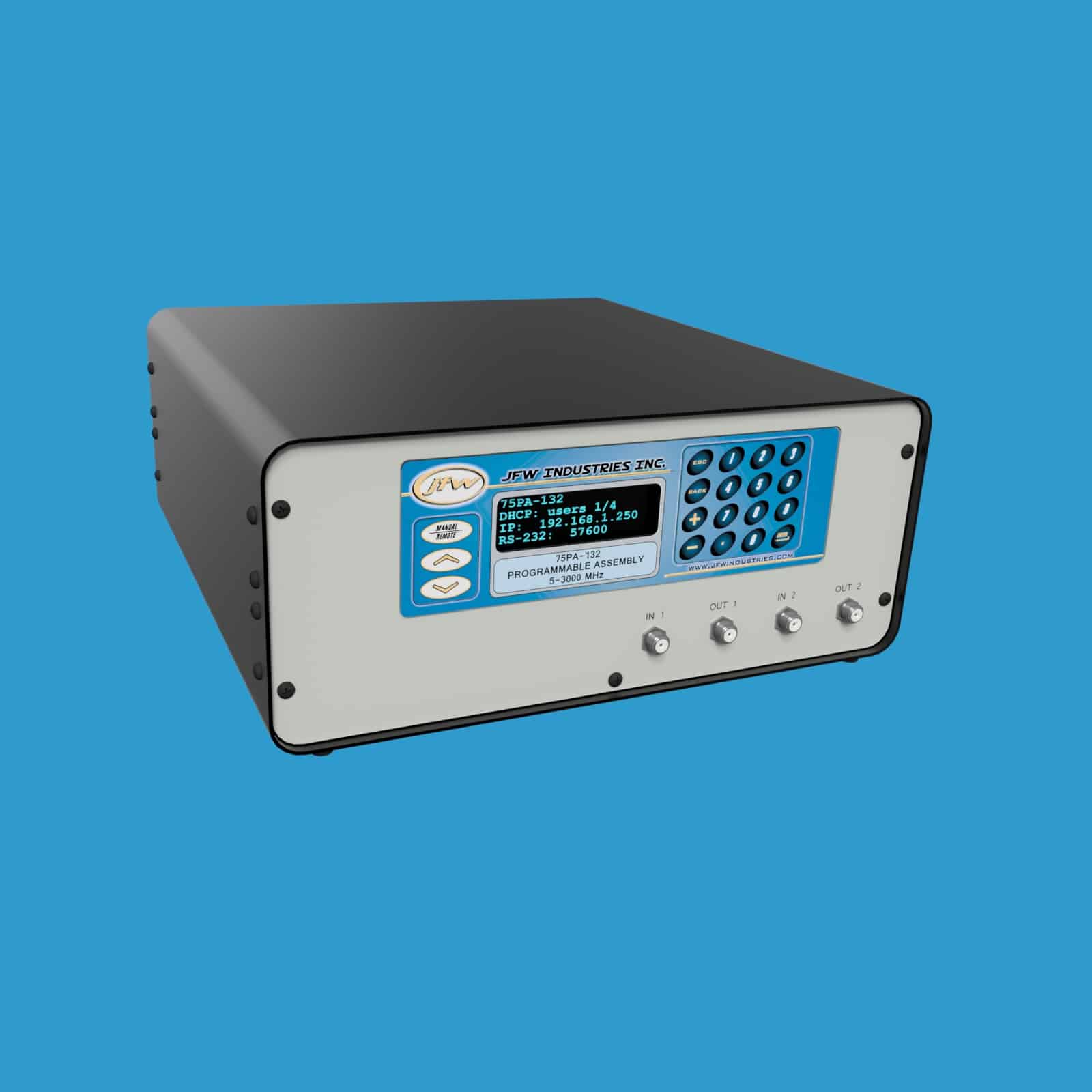

75PA-132 是 JFW Industries 推出的一款台式衰减器组件，内置2个固态步进衰减器，阻抗为75欧姆。衰减范围为0至95 dB，步进精度1 dB，工作频率覆盖5-3000 MHz。衰减器支持双向工作，可通过手动或远程方式进行控制。设备配备75欧姆F型母头同轴射频连接器，所有射频连接器均位于前面板，操作便捷。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过 NET 或 SERIAL 远程命令进行修改。前面板显示屏将实时显示当前网络模式、IP地址和波特率等设置信息。

手动衰减器控制

手动控制菜单功能丰富，允许用户执行以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器执行渐变（Fade）操作
• 使用两个衰减器执行切换（Handover）操作

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改或使用 NET 远程命令修改，网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆实现与测试系统的 RS-232 连接，支持最高155200波特率，波特率可通过键盘手动更改或使用 SERIAL 远程命令修改。

远程命令集

JFW Industries 最新一代固件的固件手册可供下载，其中详细列出了所有远程命令及其语法和使用示例。固件采用简单的 ASCII 格式远程命令，易于集成和开发。当连接到 JFW 测试系统并发送 HELP 命令时，系统将自动返回该特定测试系统的所有可用远程命令列表，方便用户快速查阅和调用。
