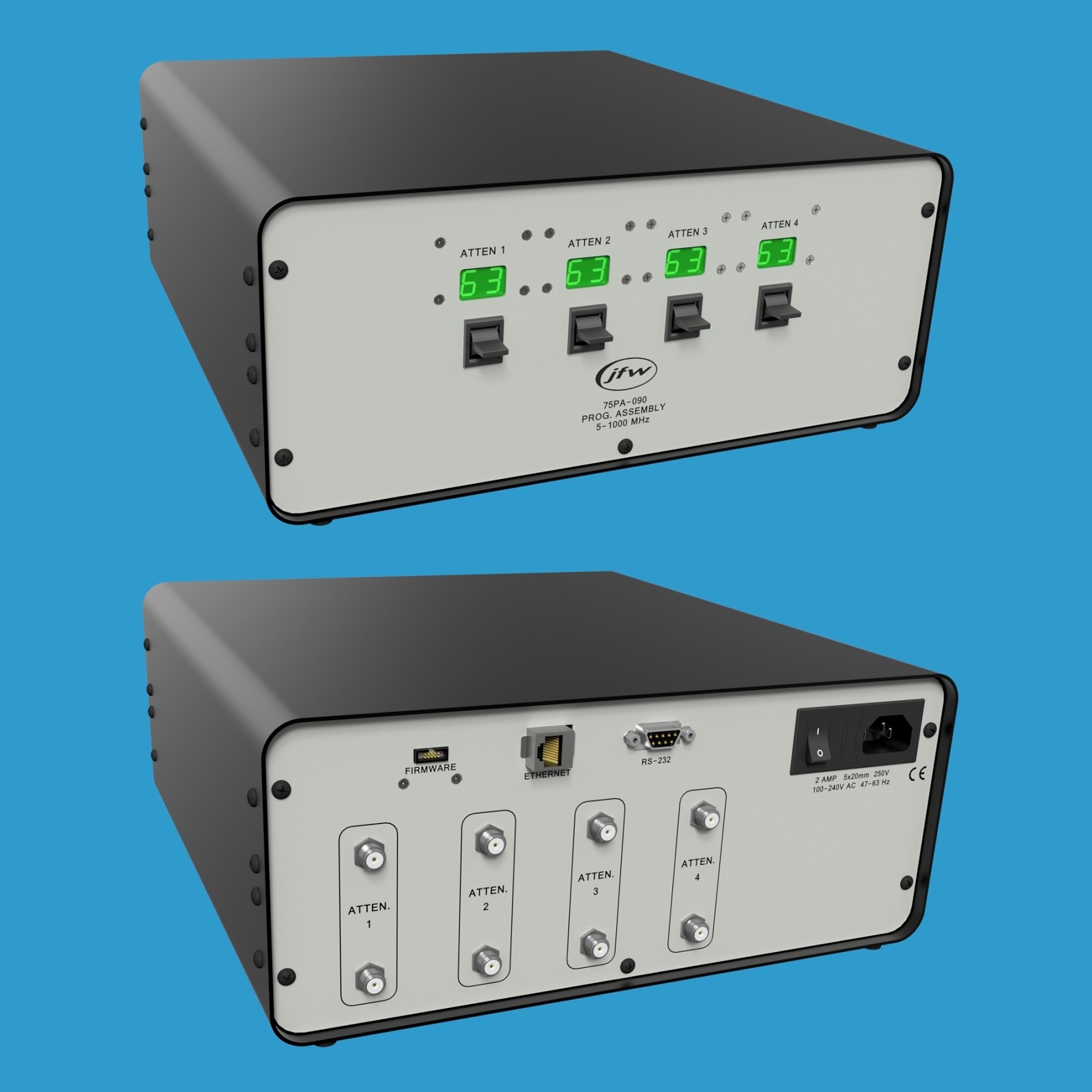

JFW Industries 75PA-090 四通道固态步进衰减器组件

产品概述

JFW Industries 75PA-090 是一款 75 欧姆台式衰减器组件，内置四个固态步进衰减器。每个衰减器的衰减范围为 0 至 63dB，步进精度为 1dB，工作频率覆盖 5-1000 MHz。衰减器支持手动和远程控制，前面板实时显示各通道当前衰减值，适用于多种射频测试场景。

主要技术参数

• 阻抗：75 欧姆
• 配置：4 路固态步进衰减器
• 衰减范围：0 至 63 dB
• 步进精度：1 dB
• 频率范围：5 MHz 至 1000 MHz
• 射频连接器：F 型母头 75 欧姆同轴连接器（前面板安装，双向设计，无输入/输出方向区分）

手动衰减器控制

前面板配备四个手动拨杆开关，每个开关对应控制一个衰减器。拨杆为瞬时型开关，支持轻触单步调节或长按连续调节两种操作模式。每个衰减器当前的 dB 设定值直接显示在对应拨杆开关上方的前面板显示屏上。当远程用户修改衰减值时，前面板也会实时同步显示所有变更。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络接口支持 DHCP 模式或固定地址模式，出厂默认设置为 DHCP 模式。RS-232 连接使用 Null Modem 交叉串口线缆，波特率最高支持 155200 Baud。

远程指令集

最新一代固件的 firmware manual 可在线下载获取，手册中详细列出了所有远程指令的语法格式与使用示例。固件采用简单的 ASCII 格式远程指令。连接到 JFW 测试系统后，发送 HELP 指令即可获得该系统支持的所有远程指令列表。
