JFW Industries 75PA-103 75欧姆台式步进衰减器组件

产品概述

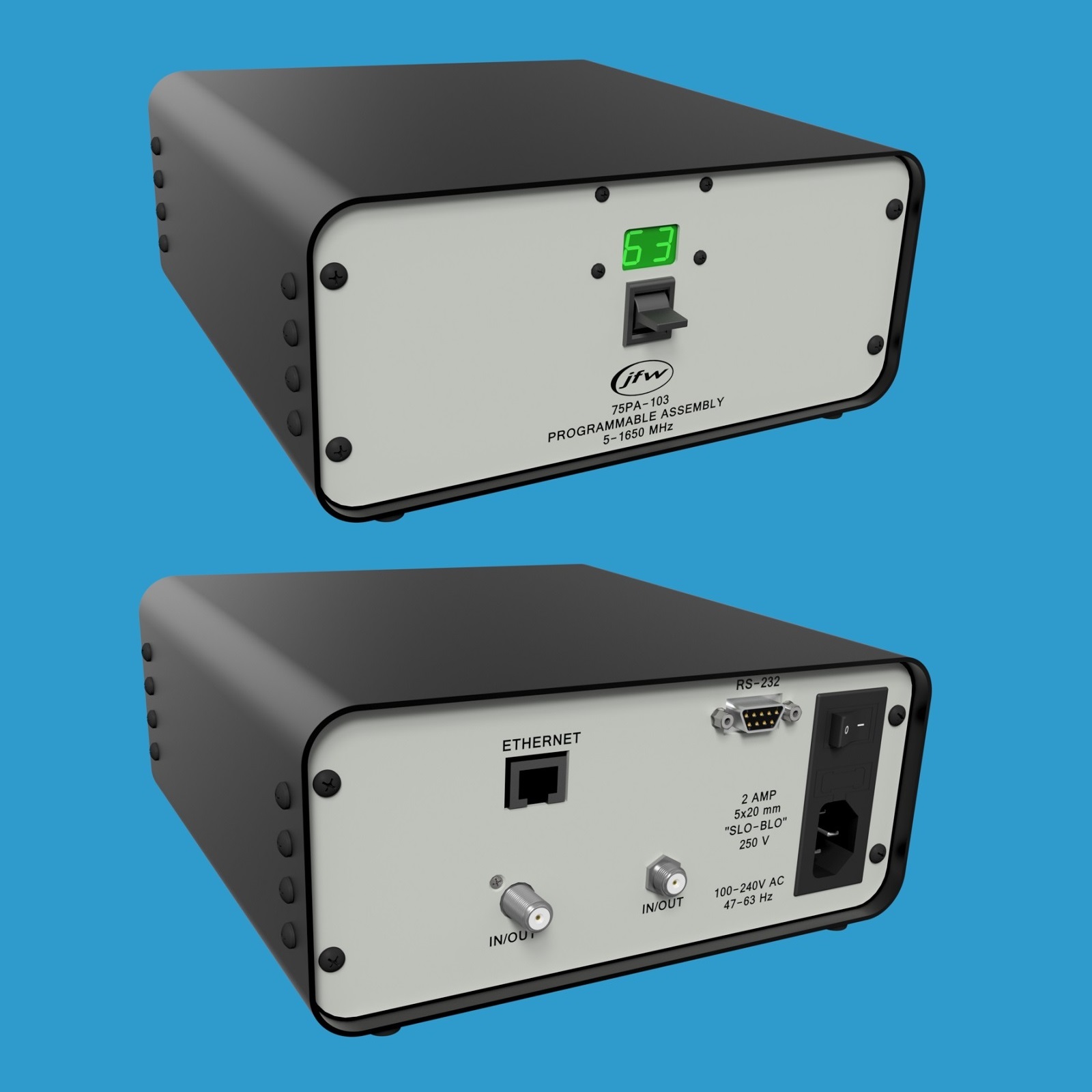

JFW Industries 型号 75PA-103 是一款75欧姆台式衰减器组件，内置一个固态步进衰减器。该衰减器的衰减范围为0至63dB，步进1dB，工作频率覆盖5至1650 MHz。衰减器支持手动控制和远程控制两种方式。设备配备75欧姆F型母头同轴射频连接器，连接器位于后面板。由于衰减器为双向设计，端口不区分输入或输出。

手动衰减控制

前面板上配有一个手动拨杆开关，可用于调节衰减值的增大或减小。该拨杆为瞬时型开关，支持"轻触步进"或"长按连续调节"两种操作模式。当前dB设置值直接显示在前面板拨杆开关上方的显示屏上。手动更改衰减器的dB设置时，显示屏上的dB值会相应变化。同时，远程连接用户对衰减器dB设置的任何更改也会实时显示在屏幕上。

远程衰减控制

该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认设置为DHCP模式。通过零调制解调器型串口线缆可将RS-232连接至测试系统，支持最高155200波特率的通信速率。

远程命令集

固件手册可下载获取，其中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。

主要技术参数

• 阻抗：75欧姆
• 配置：1个衰减器
• 衰减器类型：固态步进衰减器
• 总衰减范围：0至63 dB
• 衰减步进：1 dB
• 频率范围：5 MHz 至 1650 MHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网 / RS-232
• 连接器：75欧姆F型母头同轴射频连接器（后面板）
• 方向性：双向
