JFW Industries 75PA-053 双通道固态步进衰减器组件

产品概述

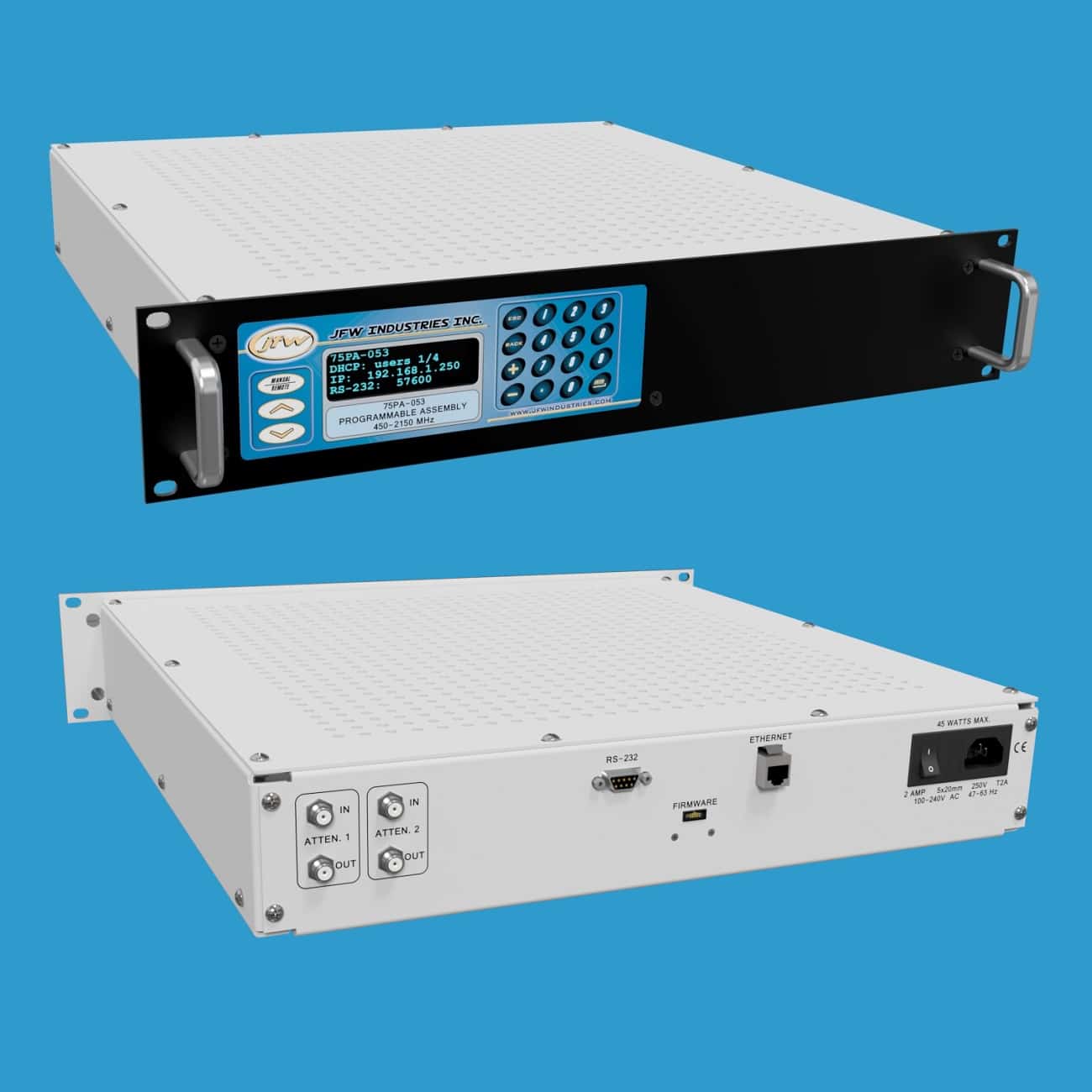

JFW Industries 75PA-053 是一款19英寸机架式衰减器组件，内置2个固态步进衰减器，阻抗为75欧姆。衰减范围为0至127 dB，步进精度为1 dB，工作频率覆盖450-2150 MHz。衰减器支持双向操作，配备F型母头75欧姆同轴射频连接器，连接器位于后面板。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

手动控制

手动控制菜单支持以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器进行渐变调节
• 使用两个衰减器**切换操作

远程控制

该衰减器组件支持通过以太网或RS-232串口进行远程控制。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆实现与测试系统的RS-232连接，支持**高155200波特的波特率。波特率可通过按键手动更改，也可通过SERIAL远程命令修改。

远程命令集

JFW提供**一代固件手册供下载，其中列出了所有远程命令的语法和示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获取该特定测试系统的所有远程命令列表。
