JFW Industries 75PA-066 四通道固态步进衰减器组件

产品概述

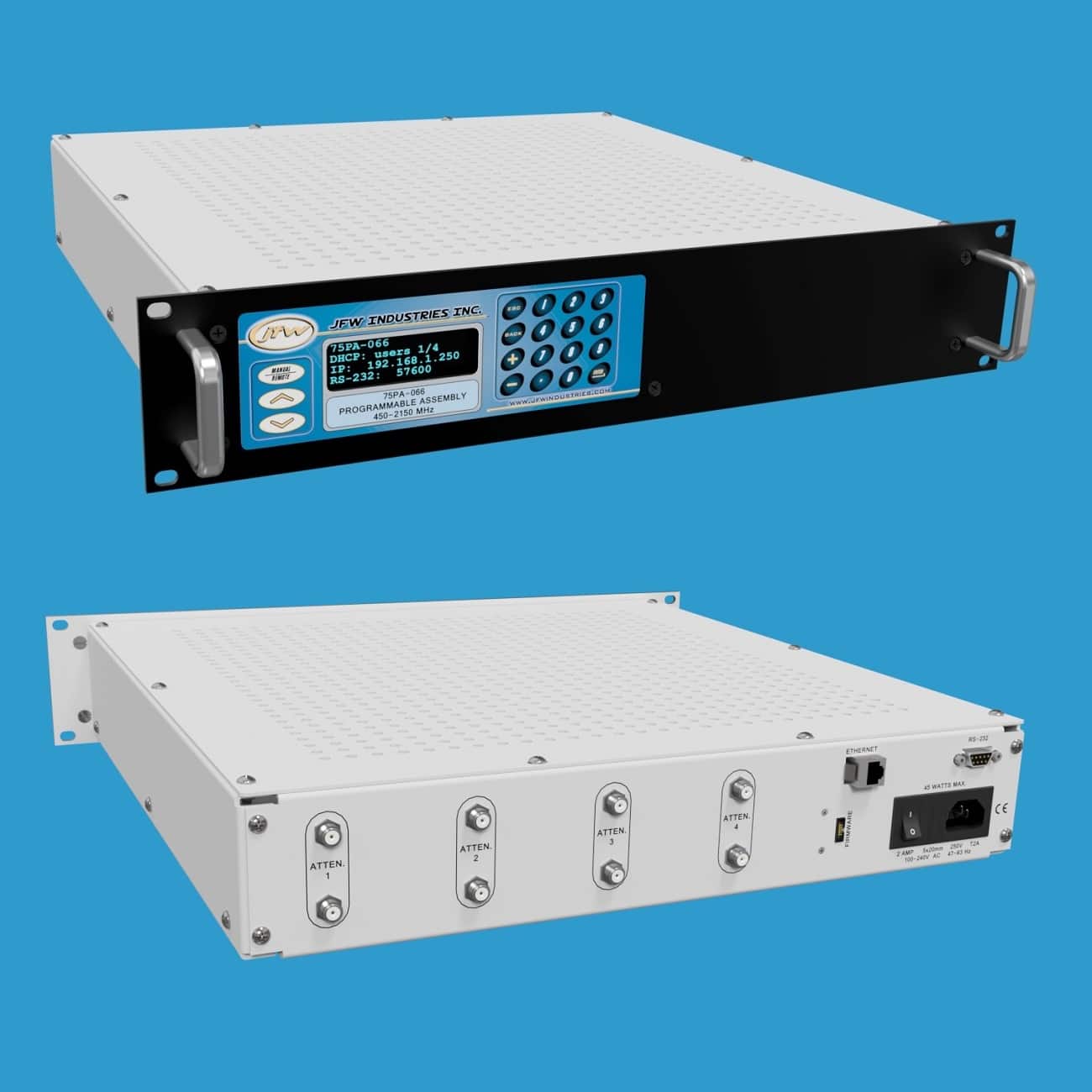

JFW Industries Model 75PA-066 是一款19英寸机架安装式衰减器组件，内置4个75欧姆阻抗的固态步进衰减器。衰减范围为0至127 dB，步进精度为1 dB，工作频率覆盖450-2150 MHz。所有衰减器均支持双向信号传输，并提供手动和远程控制两种操作方式。射频连接器采用F型母头75欧姆同轴连接器，位于设备后面板。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串行波特率默认设为57600。用户可通过前面板按键手动修改这些设置，也可通过NET或SERIAL远程命令进行调整。前面板显示屏可实时显示当前网络模式、IP地址和波特率等设置信息。

手动控制

手动控制菜单支持对单个衰减器进行设置与读取、执行衰减渐变操作，或利用两个衰减器完成信号切换功能。

远程控制

该衰减器组件支持通过以太网或RS-232串口进行远程控制。网络接口可配置为DHCP模式或固定地址模式，用户可通过前面板按键或NET远程命令修改网络设置。RS-232连接使用空调制解调器型串口线缆与测试系统对接，支持最高155200波特率，波特率可通过前面板按键或SERIAL远程命令进行更改。

远程命令集

最新一代固件手册可供下载查阅，其中详细列出了所有远程命令的语法格式和使用示例。系统固件采用简洁的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该测试系统支持的所有远程命令列表。

主要技术参数

• 阻抗：75 Ohms
• 配置：4个衰减器
• 衰减器类型：固态步进衰减器
• 总衰减范围：0 - 127 dB
• 步进精度：1 dB
• 工作频率：450 - 2150 MHz
• 信号方向：双向
• 手动控制：显示屏与按键
• 远程控制：以太网 / RS-232
• 射频连接器：F型母头75欧姆同轴连接器（后面板）
• 安装方式：19英寸机架安装
