JFW Industries 75PA-068 四通道继电器步进衰减器组件

产品概述

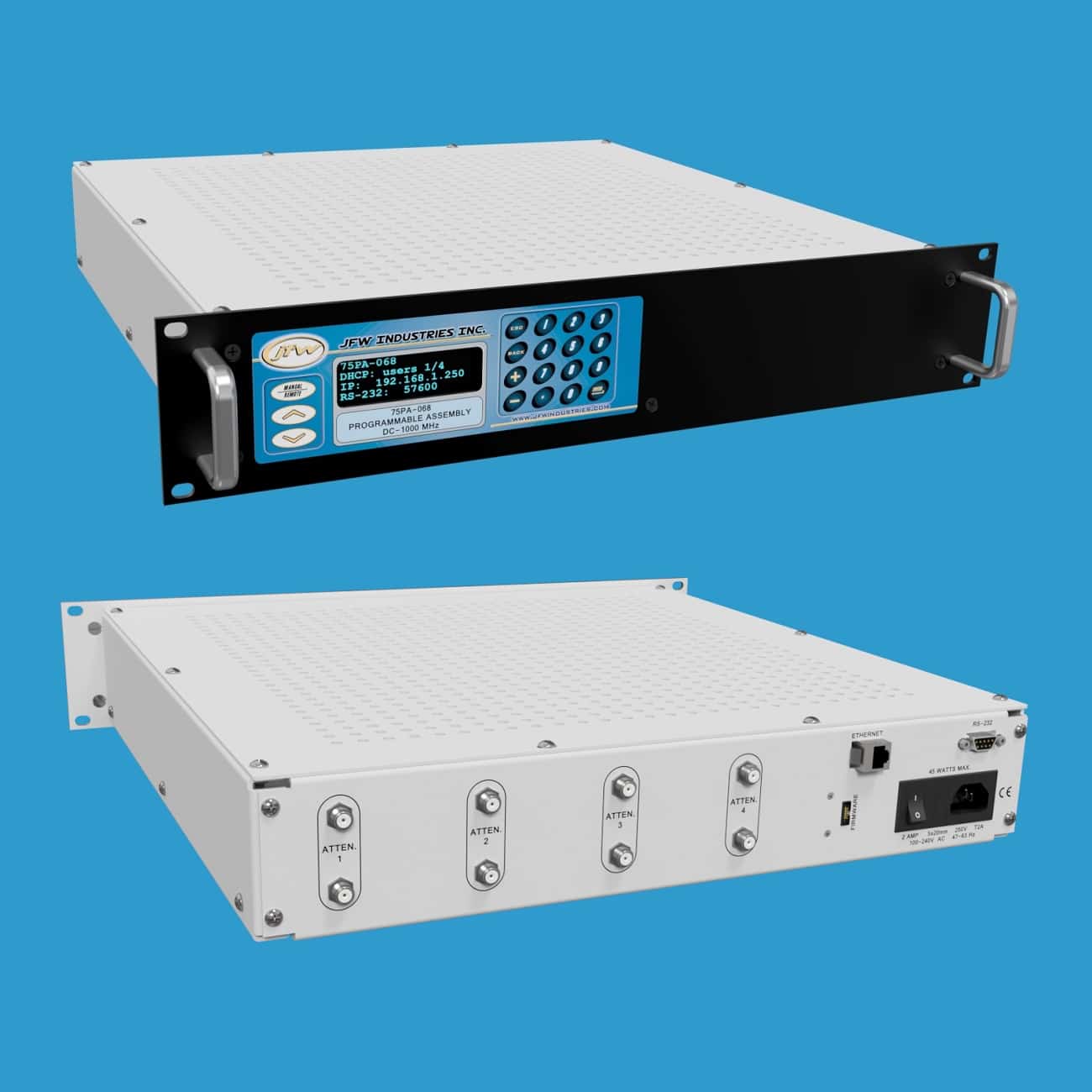

JFW 75PA-068 是一款19英寸机架安装式衰减器组件，内置4个继电器步进衰减器，阻抗为75欧姆。衰减器的衰减范围为0至63.75 dB，步进精度为0.25 dB，工作频率覆盖DC至1000 MHz。衰减器支持双向传输，可通过面板手动控制或远程控制。产品标配F型母头75欧姆同轴射频连接器。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

手动衰减控制

手动控制菜单允许用户为每个衰减器地址设定衰减值。浏览衰减器地址编号时，屏幕将显示当前对应的dB设定值，操作直观便捷。

远程衰减控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉（null modem）串口电缆连接至测试系统，支持最高155200波特率。波特率可通过前面板按键手动更改，也可使用SERIAL远程命令进行修改。

远程命令集

JFW最新一代固件手册可供下载查阅，手册中列出了所有远程命令及其语法和示例。固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。

主要技术参数

• 品牌：JFW Industries
• 型号：75PA-068
• 阻抗：75 Ohms
• 配置：4个衰减器
• 衰减器类型：继电器步进衰减器
• 总衰减范围：0 - 63.75 dB
• 衰减步进：0.25 dB
• 起始频率：0 MHz（DC）
• 截止频率：1000 MHz
• 手动控制：显示屏与按键
• 远程控制：以太网 / RS-232
• 连接器类型：F型母头75欧姆同轴射频连接器
• 安装方式：19英寸机架安装
• 传输方向：双向
