JFW Industries 75PA-073 四通道继电器步进衰减器组件

产品概述

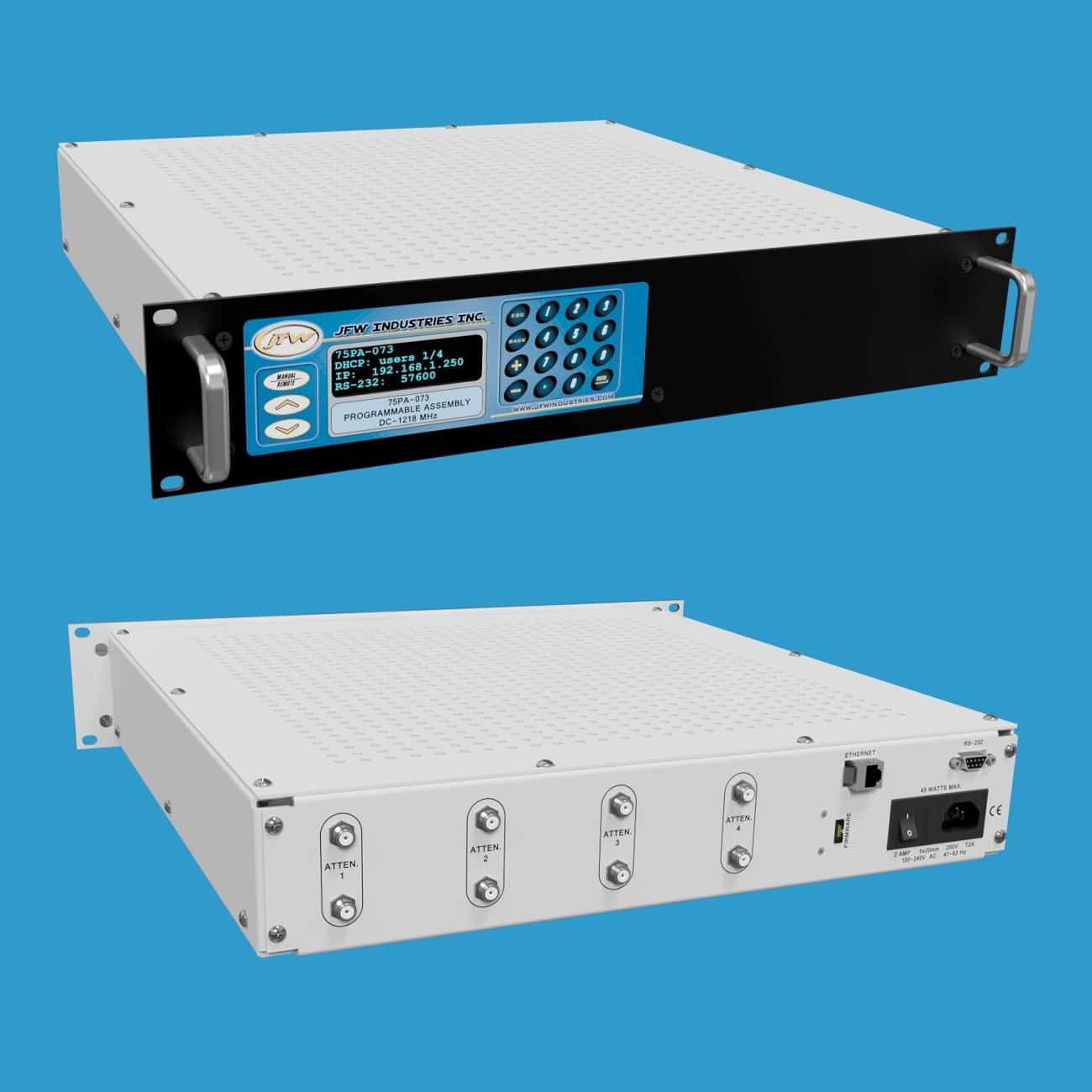

75PA-073是一款19英寸机架式衰减器组件，内置4个75欧姆阻抗的继电器步进衰减器。其衰减范围为0至95.5dB，步进精度为0.5dB，工作频率覆盖DC至1218MHz。该衰减器支持双向传输，可通过前面板或远程进行控制。设备后方面板配备75欧姆F型母头同轴射频连接器。

默认设置

配备以太网或RS-232远程控制功能的衰减器组件在出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可通过前面板按键手动更改这些设置，或使用NET或SERIAL远程命令进行更改。前面板显示屏将实时显示当前的网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户将每个衰减器地址设置为特定的衰减值。在浏览衰减器地址编号时，屏幕将显示当前的dB设置值。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过按键手动更改，或使用NET远程命令进行更改。网络接口可设置为DHCP模式或固定地址模式。通过交叉串口电缆可实现与测试系统的RS-232连接。支持高达155200的波特率，波特率可通过按键手动更改或使用SERIAL远程命令进行更改。

远程命令集

最新一代固件的固件手册可供下载查阅。该手册列出了所有远程命令及其语法和示例。我们的固件采用简单的ASCII格式远程命令。如果您已连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
