JFW 75PA-074 四通道步进衰减器组件

产品概述

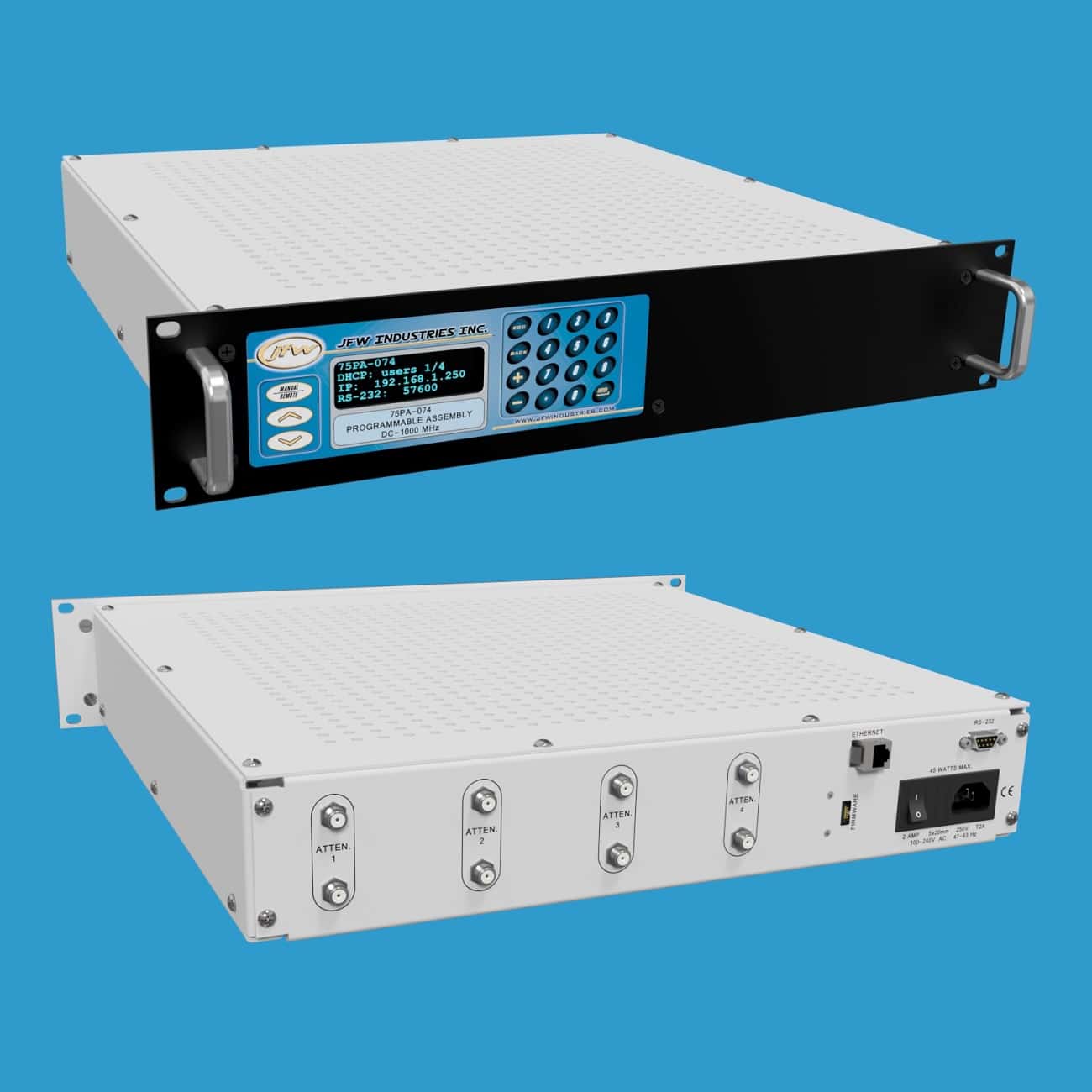

JFW 75PA-074 是一款19英寸机架式衰减器组件，内置4个继电器步进衰减器，阻抗为75欧姆。衰减范围为0至127 dB，步进精度为1 dB，工作频率覆盖DC至1000 MHz。衰减器支持双向传输，配备F型母头75欧姆同轴射频连接器，连接器位于后面板。

默认设置

带有以太网/RS-232远程控制的衰减器组件出厂时网络接口默认设置为DHCP模式，串口波特率默认为57600。这些设置可通过前面板按键手动更改，或通过NET或SERIAL远程命令进行远程修改。前面板显示屏可显示当前的网络模式、IP地址和波特率设置。

手动衰减控制

手动控制菜单允许用户为每个衰减器地址设置衰减值。滚动浏览衰减器地址编号时，将显示当前的dB设置值。

远程衰减控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过按键手动更改或使用NET远程命令远程修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆实现与测试系统的RS-232连接。波特率**高可达155200，可通过按键手动更改或使用SERIAL远程命令远程修改。

远程命令集

固件手册提供了**一代固件的完整说明，列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
