JFW 75PA-078 四通道继电器步进衰减器组件
品牌: JFW Industries
型号: 75PA-078
JFW 75PA-078是一款19英寸机架式四通道衰减器组件，阻抗为75欧姆，频率范围覆盖DC至1000 MHz。支持0-31dB衰减范围（1dB步进），具备以太网和RS-232远程控制功能，适用于各类射频测试系统。
产品详情
产品概述

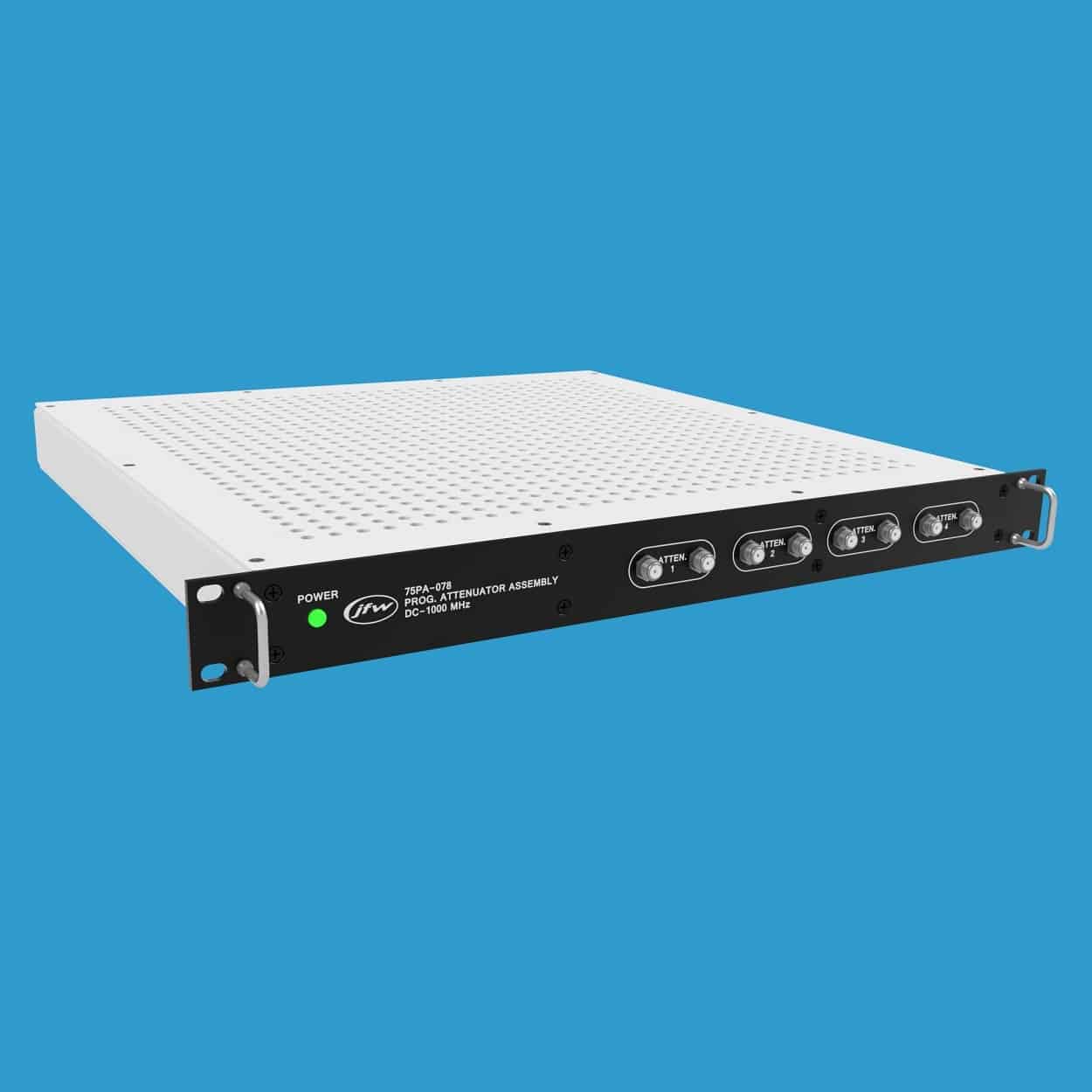

JFW 75PA-078 是一款高度为1RU的19英寸机架式衰减器组件，内部集成4个75欧姆阻抗的继电器步进衰减器。该衰减器支持双向传输，衰减范围为0至31dB，步进为1dB，工作频率覆盖DC至1000 MHz。设备前面板配备75欧姆F型母头同轴射频连接器，并支持通过以太网或串口进行远程控制。
核心参数
- 品牌：JFW Industries
- 型号：75PA-078
- 阻抗：75 Ohms
- 配置：4通道衰减器
- 衰减器类型：继电器步进衰减器
- 总衰减量：31 dB
- 衰减步进：1 dB
- 频率范围：DC (0 MHz) 至 1000 MHz
- 远程控制：以太网、RS-232
- 外壳类型：19英寸机架 (1RU高度)
默认设置
带有以太网或RS-232远程控制功能的衰减器组件在出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可以通过NET或SERIAL远程命令更改这些默认设置。
远程控制功能
该衰减器组件支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过NET远程命令进行修改，网络接口可设置为DHCP模式或固定IP地址模式。与测试系统的RS-232连接需使用交叉串口电缆。设备支持高达155200的波特率，且波特率可通过SERIAL远程命令进行更改。
远程命令集
设备固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表，方便用户快速查阅命令语法与使用示例。
