JFW Industries 75PA-113-XX 75欧姆固态步进衰减器组件

产品概述

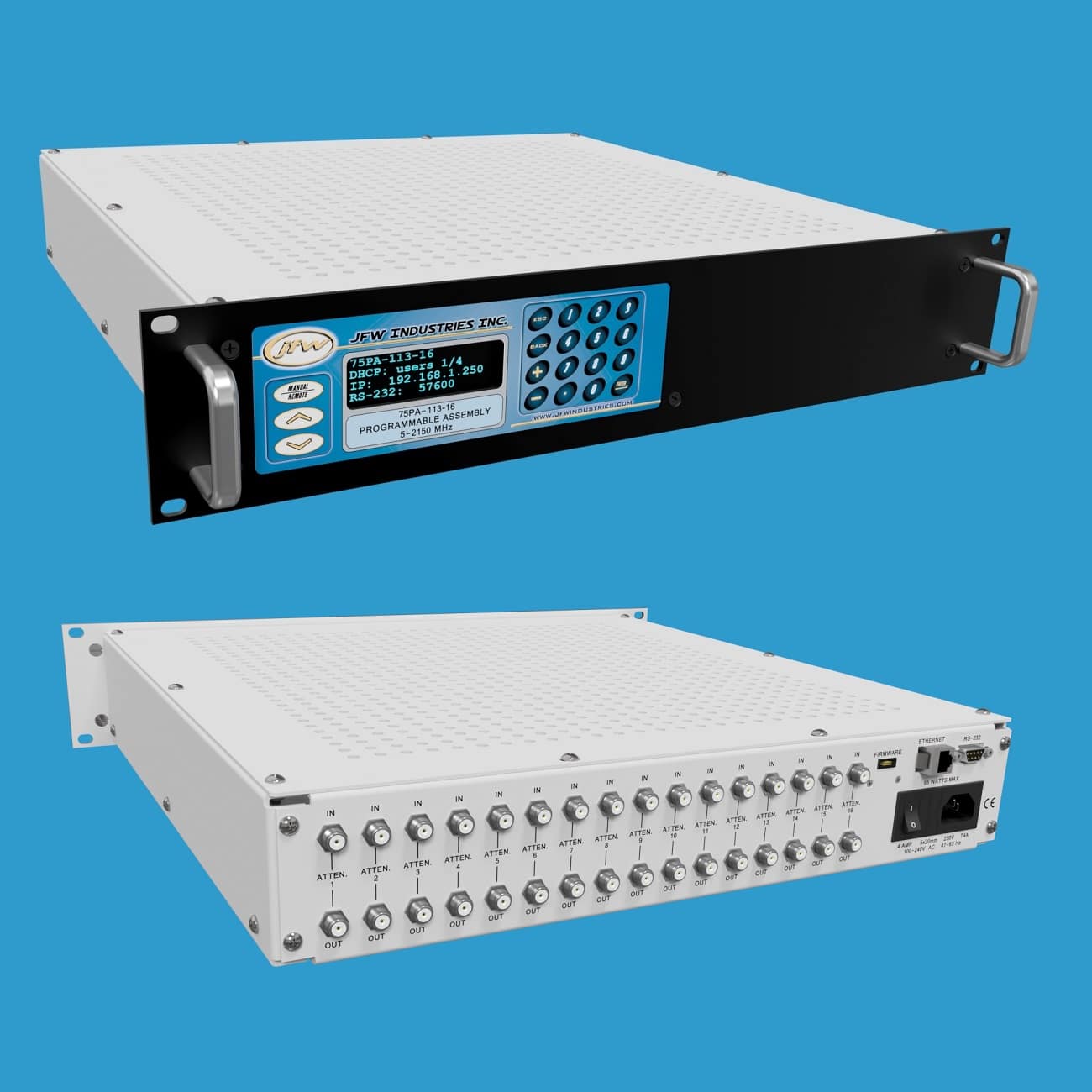

JFW Industries 75PA-113-XX 是一款19英寸机架式衰减器组件，内置75欧姆固态步进衰减器。衰减器数量可在1至16路之间灵活选择。每路衰减器的衰减范围为0至95dB，步进精度为1dB，工作频率覆盖5-2150 MHz。该组件支持手动控制和远程控制两种方式。

产品可选配BNC母头或F型母头75欧姆射频连接器，射频连接器位于后面板。射频连接器标注为Input（输入）和Output（输出），但衰减器实际支持双向工作，输入/输出标注仅为命名惯例。

示例型号

• 75PA-113-01 BNC：1路衰减器，BNC母头连接器
• 75PA-113-02 BNC：2路衰减器，BNC母头连接器
• 75PA-113-08 F：8路衰减器，F型母头连接器
• 75PA-113-16 F：16路衰减器，F型母头连接器

手动衰减器控制

手动控制菜单允许用户设置/读取衰减器参数、对衰减器进行渐变操作，或使用两路衰减器执行切换操作。设备配备显示屏和键盘，便于本地操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。

通过RS-232连接至测试系统时，需使用零调制解调器型串行电缆。支持的波特率最高可达155200 baud，波特率可通过键盘手动更改，也可通过SERIAL远程命令进行远程设置。

远程命令集

最新一代固件手册可在线下载，手册中列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该特定测试系统支持的所有远程命令列表。
