JFW Industries 75PA-118-XX 多通道固态步进衰减器组件

产品概述

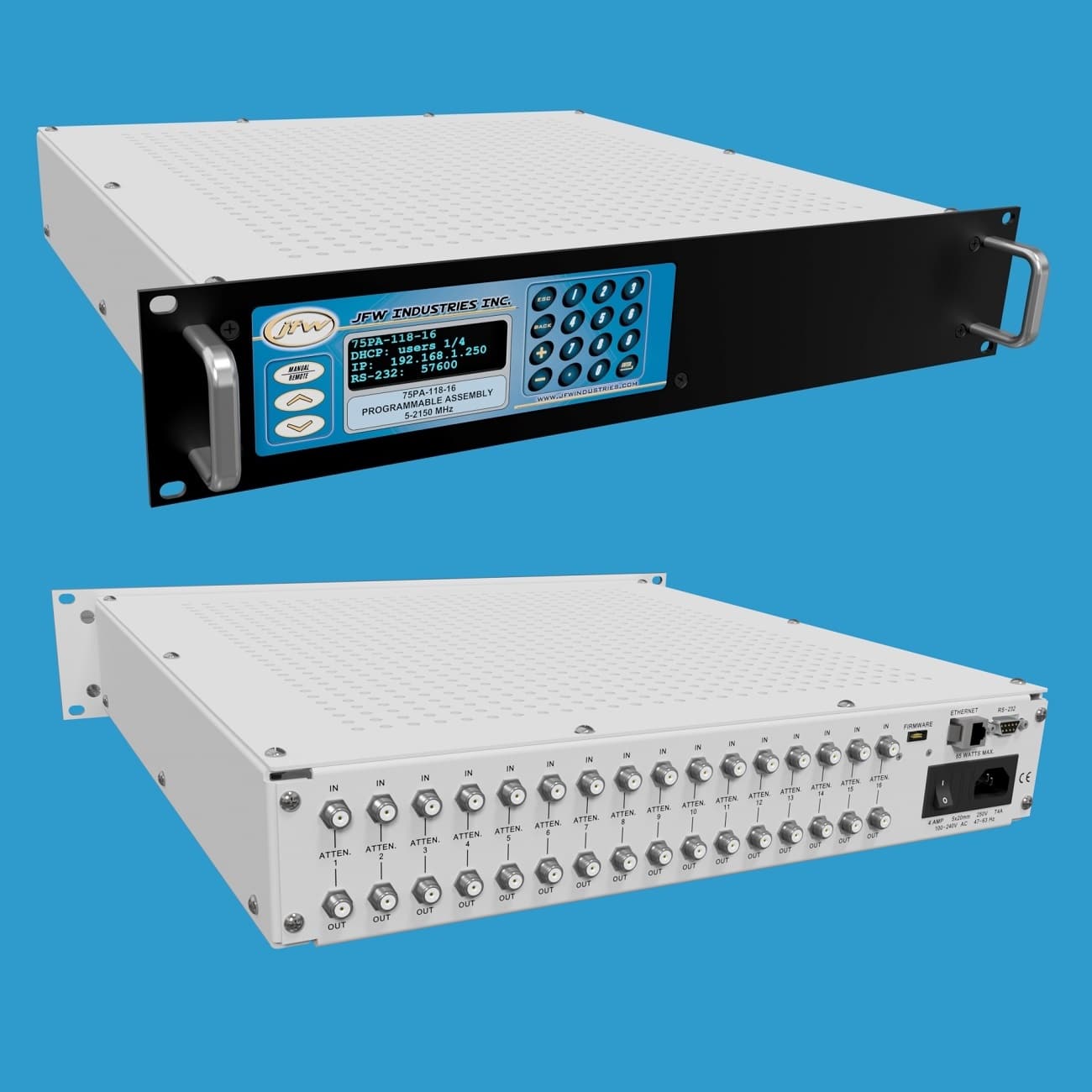

JFW Industries 75PA-118-XX 是一款19英寸机架式衰减器组件，内置75欧姆固态步进衰减器。用户可根据需求选择配置1至16个衰减器，每个衰减器的衰减范围为0至63.75dB，步进精度为0.25dB，工作频率覆盖5至2150 MHz。该组件支持手动控制和远程控制两种操作方式。

射频连接

该组件配备F型母头75欧姆射频连接器，位于设备后面板。虽然连接器标注为输入（Input）和输出（Output），但衰减器实际上支持双向工作，输入/输出标注仅为命名惯例。

型号示例

• 75PA-118-02 F — 2通道衰减器，F型母头连接器
• 75PA-118-04 F — 4通道衰减器，F型母头连接器
• 75PA-118-08 F — 8通道衰减器，F型母头连接器
• 75PA-118-16 F — 16通道衰减器，F型母头连接器

手动控制

手动控制菜单允许用户设置或读取衰减器状态、执行衰减器渐变（fade）操作，或使用两个衰减器执行切换（handover）操作。设备配备显示屏和键盘，便于现场操作。

远程控制

该衰减器组件支持通过以太网连接或串行连接（RS-232）进行远程控制：

• 网络设置：可通过键盘手动更改或使用NET远程命令远程更改，支持DHCP模式或固定地址模式。所有新测试系统出厂时默认为DHCP模式。
• 串行连接：使用零调制解调器（null modem）型串行电缆连接测试系统，支持高达155200波特率，可通过键盘手动更改或使用SERIAL远程命令远程更改。

远程命令集

JFW Industries提供最新一代固件手册（firmware manual），列出所有远程命令及其语法和示例。固件使用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获取该系统所有可用远程命令的列表。
