JFW Industries 75PA-123-XX 1至16路固态步进衰减器组件

产品概述

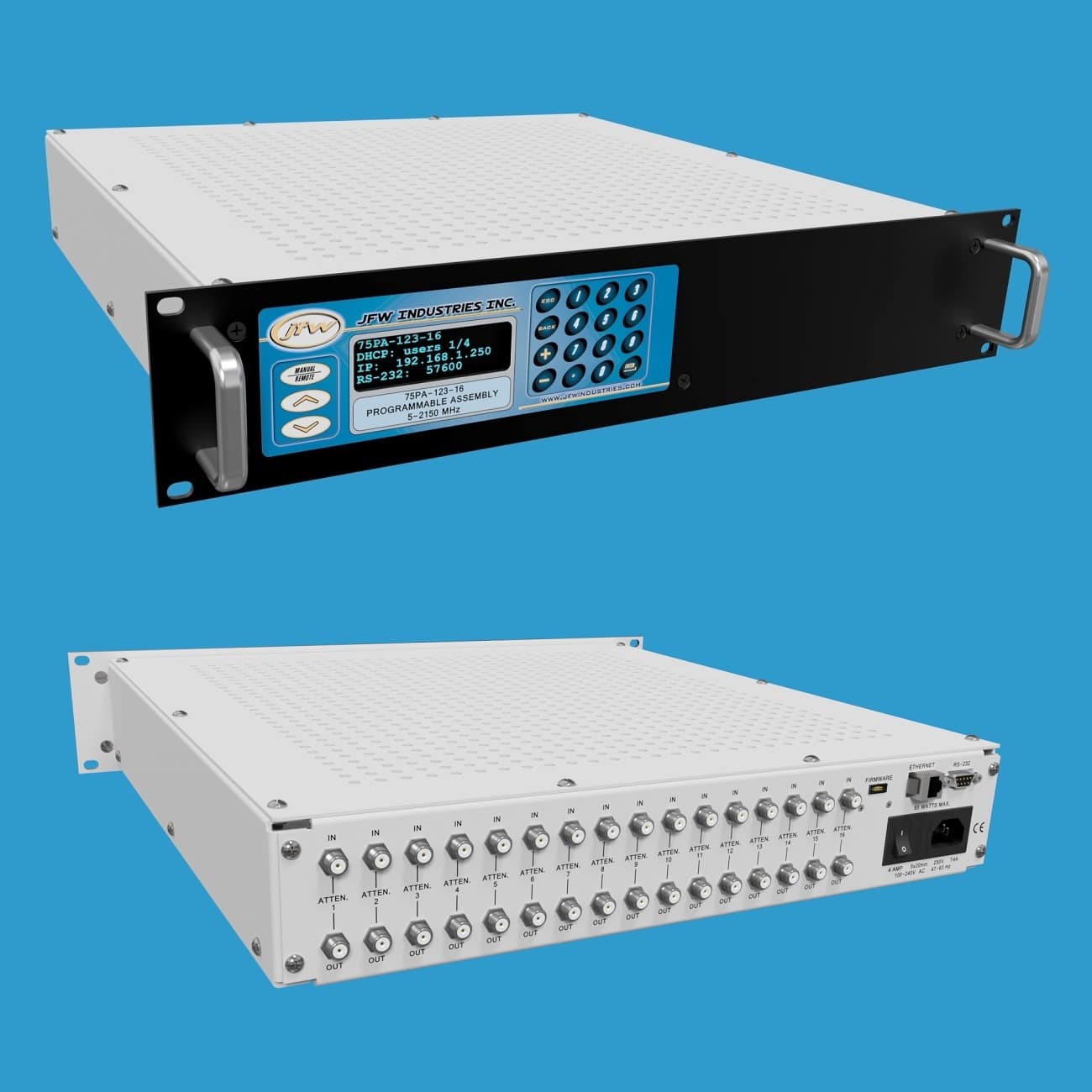

JFW Industries 75PA-123-XX 是一款19英寸机架式衰减器组件，内置75欧姆固态步进衰减器。衰减器数量可从1至16路中灵活配置。每个衰减器的衰减范围为0至63dB，步进精度为1dB，工作频率覆盖5-2150 MHz。该组件支持手动控制和远程控制两种操作方式。产品标配F型母头连接器。射频连接器标注为输入和输出，但衰减器实际上支持双向工作，输入/输出标注仅为命名惯例。

型号示例

• 75PA-113-01 F（1路衰减器，F型母头）
• 75PA-113-02 F（2路衰减器，F型母头）
• 75PA-113-03 F（3路衰减器，F型母头）
• 75PA-113-04 F（4路衰减器，F型母头）
• 75PA-113-05 F（5路衰减器，F型母头）
• 75PA-113-06 F（6路衰减器，F型母头）
• 75PA-113-07 F（7路衰减器，F型母头）
• 75PA-113-08 F（8路衰减器，F型母头）
• 75PA-113-09 F（9路衰减器，F型母头）
• 75PA-113-10 F（10路衰减器，F型母头）
• 75PA-113-11 F（11路衰减器，F型母头）
• 75PA-113-12 F（12路衰减器，F型母头）
• 75PA-113-13 F（13路衰减器，F型母头）
• 75PA-113-14 F（14路衰减器，F型母头）
• 75PA-113-15 F（15路衰减器，F型母头）
• 75PA-113-16 F（16路衰减器，F型母头）

手动衰减器控制

手动控制菜单允许用户设置或读取衰减器参数、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）实现远程控制。网络设置可通过面板按键手动更改，也可通过NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认设置为DHCP模式。通过RS-232串口连接到测试系统时，需使用交叉串口电缆（null modem cable）。支持最高155200波特率，波特率可通过面板按键手动更改，也可通过SERIAL远程命令进行远程修改。

主要技术参数

• 阻抗：75 Ohms
• 配置：可选1至16路衰减器
• 衰减器类型：固态步进衰减器
• 总衰减范围：0-63 dB
• 衰减步进：1 dB
• 起始频率：5 MHz
• 截止频率：2150 MHz
• 手动控制：显示屏和按键
• 远程控制：以太网（DHCP/固定IP）、RS-232串口
• 连接器类型：F型母头
