JFW Industries 75PA-125-XX 1-6通道直流至2150MHz步进衰减器组件

产品概述

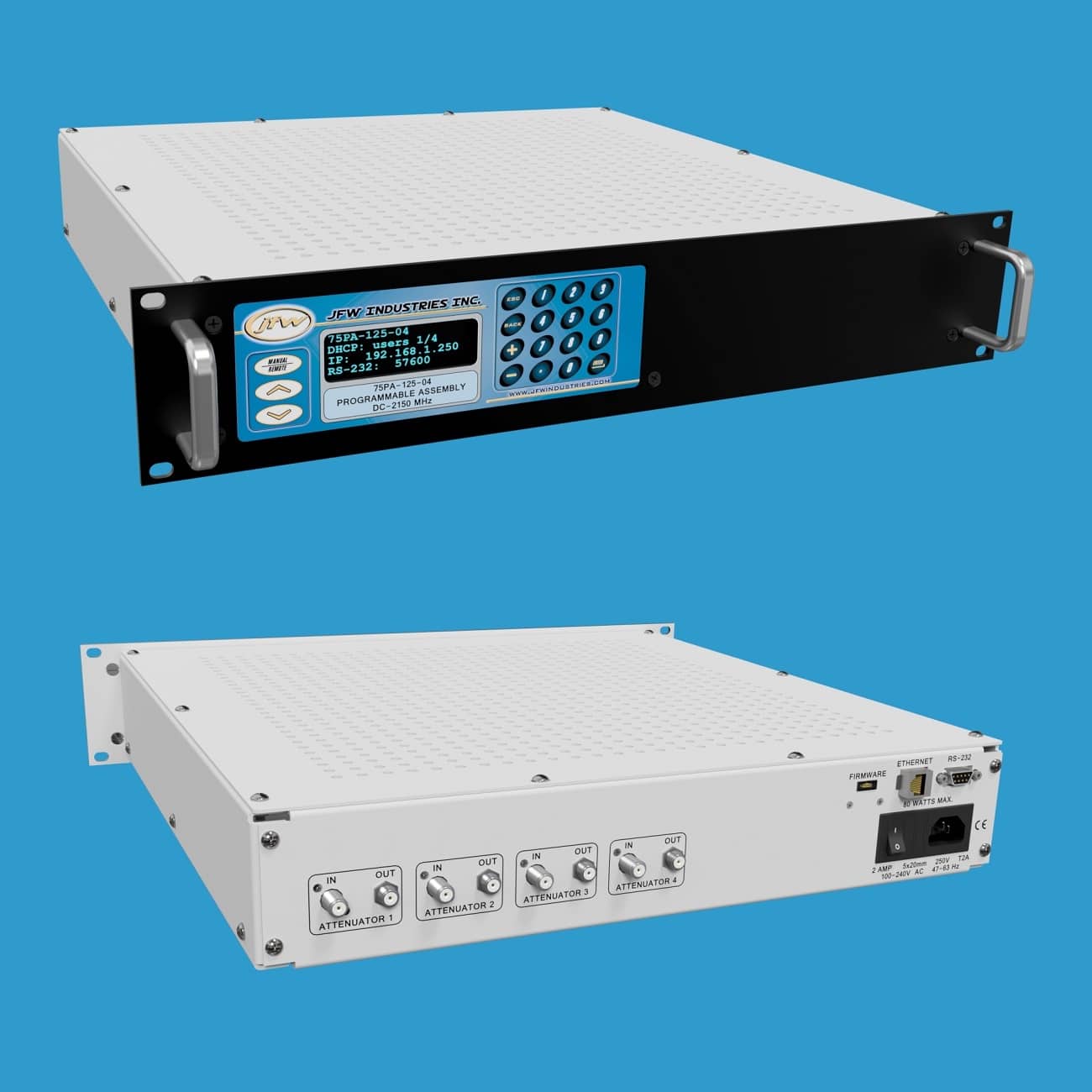

75PA-125-XX 是一款19英寸机架式衰减器组件，内置75欧姆步进衰减器，工作频率范围为 DC-2150 MHz。用户可根据需求选择配置 1至6个 衰减器。每个衰减器的衰减范围为 0至63.5dB，步进为 0.5dB。该组件支持手动和远程控制，后面板配备F型母头75欧姆射频连接器。虽然连接器标记为"输入"和"输出"，但衰减器支持双向工作，此标记仅为命名惯例。

型号示例

• 75PA-125-01 F：1个衰减器，配备F型母头
• 75PA-125-02 F：2个衰减器，配备F型母头
• 75PA-125-03 F：3个衰减器，配备F型母头
• 75PA-125-04 F：4个衰减器，配备F型母头
• 75PA-125-05 F：5个衰减器，配备F型母头
• 75PA-125-06 F：6个衰减器，配备F型母头

控制方式

手动控制：通过前面板的显示屏和键盘，手动控制菜单允许用户设置或读取衰减器状态、对衰减器进行淡入淡出操作，或使用两个衰减器执行信号切换。

远程控制：支持通过以太网（Ethernet）或串口（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式（出厂默认为DHCP模式），网络设置可通过键盘或 NET 远程命令更改。RS-232连接使用交叉串口线，支持高达 155200 的波特率，波特率可通过键盘或 SERIAL 远程命令更改。

远程命令集

最新一代固件手册可供下载，其中详细列出了所有远程命令的语法和示例。该固件采用简单的ASCII格式远程命令。当连接到测试系统并发送 HELP 命令时，系统将返回该特定测试系统的所有可用远程命令列表。
