JFW 75PA-131 32通道75欧姆程控步进衰减器组件

产品概述

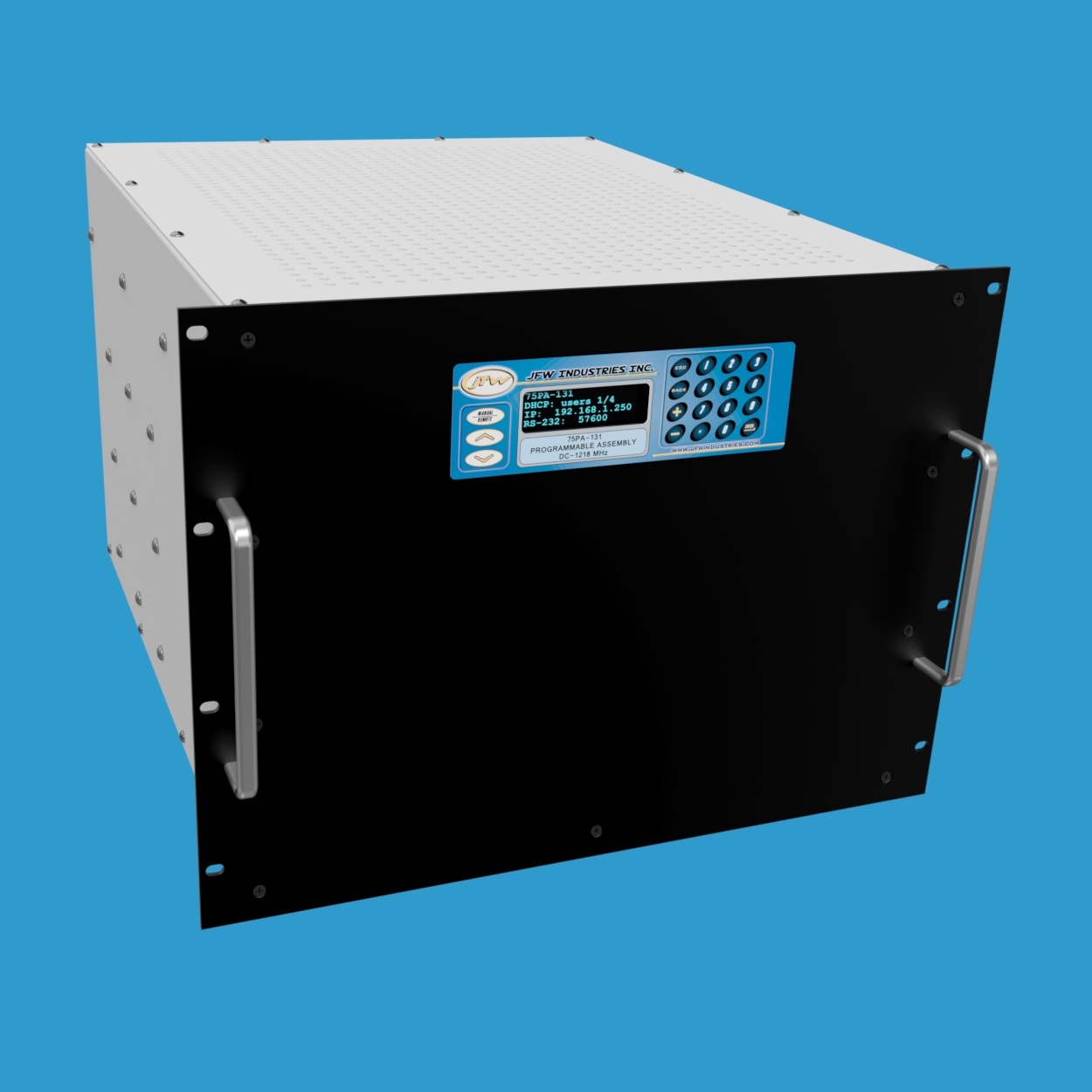

JFW 75PA-131 是一款19英寸机架式衰减器组件，内置32个继电器步进衰减器，阻抗为75欧姆。衰减范围为0至95.5 dB，步进精度为0.5 dB，工作频率覆盖DC-1218 MHz。所有衰减器均为双向设计，支持手动和远程两种控制方式。射频连接器采用F型母头75欧姆同轴连接器，位于设备后面板。

关键参数

• 阻抗：75 Ohm
• 配置：32个继电器步进衰减器
• 总衰减范围：0 - 95.5 dB
• 步进精度：0.5 dB
• 频率范围：DC - 1218 MHz
• 连接器类型：F型母头75欧姆同轴射频连接器（后面板）
• 安装方式：19英寸标准机架安装

手动控制

设备配备显示屏和键盘，手动控制菜单允许用户为每个衰减器地址设置独立的衰减值。通过滚动浏览衰减器地址编号，可以实时查看当前各通道的dB设置值，操作直观便捷。

远程控制

该衰减器组件支持通过以太网连接或RS-232串口连接进行远程控制：

• 以太网控制：网络设置可通过键盘手动更改，也可使用NET远程命令进行配置。网络接口支持DHCP模式和固定地址模式两种选择。
• RS-232控制：使用交叉（null modem）串口线缆连接至测试系统，波特率最高可达155200 baud。波特率可通过键盘手动更改，也可通过SERIAL远程命令进行设置。

应用领域

本产品适用于需要多通道同步射频信号衰减的测试场景，广泛应用于无线通信测试、信号模拟、自动化测试系统（ATE）及射频研发实验室等领域。
