JFW 75PA-136-XX 多通道固态步进衰减器组件

产品概述

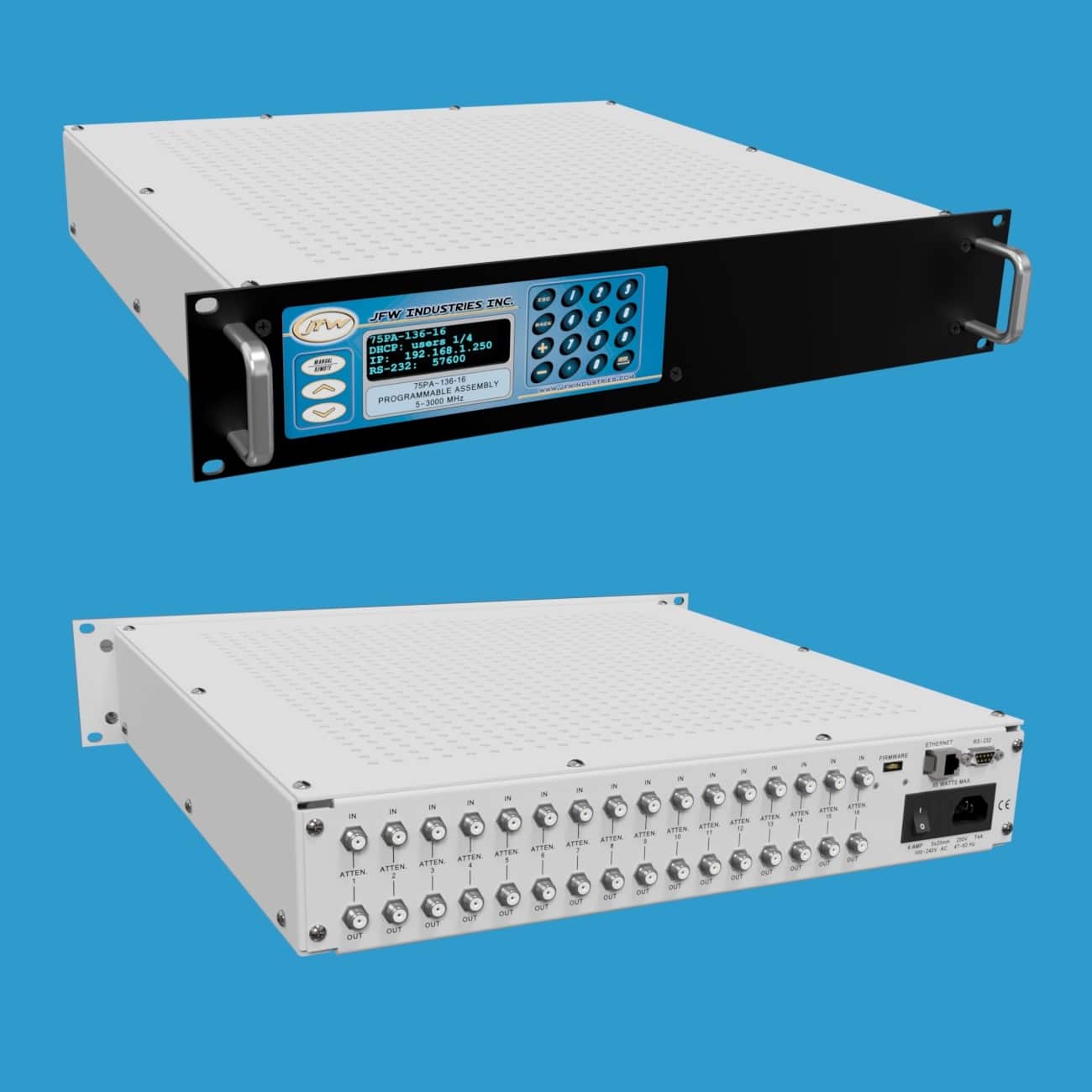

JFW 75PA-136-XX 是一款19英寸机架式衰减器组件，内置75欧姆固态步进衰减器。用户可根据需求选择配置1至16个衰减器，每个衰减器具有0至95dB的衰减范围，步进为1dB，工作频率覆盖5 MHz至3000 MHz。该组件支持手动控制和远程控制，配备F型母头连接器。射频连接器标注为输入（Input）和输出（Output），但衰减器支持双向工作，输入/输出标注仅为命名惯例。

型号配置示例

该系列按衰减器数量提供多种型号，均配备F型母头连接器：

• 75PA-136-01 F：1个衰减器
• 75PA-136-02 F：2个衰减器
• 75PA-136-03 F：3个衰减器
• 75PA-136-04 F：4个衰减器
• 75PA-136-05 F：5个衰减器
• 75PA-136-06 F：6个衰减器
• 75PA-136-07 F：7个衰减器
• 75PA-136-08 F：8个衰减器
• 75PA-136-09 F：9个衰减器
• 75PA-136-10 F：10个衰减器
• 75PA-136-11 F：11个衰减器
• 75PA-136-12 F：12个衰减器
• 75PA-136-13 F：13个衰减器
• 75PA-136-14 F：14个衰减器
• 75PA-136-15 F：15个衰减器
• 75PA-136-16 F：16个衰减器

手动控制

手动控制菜单允许用户设置或读取衰减器参数、执行衰减器渐变操作，或使用两个衰减器进行切换操作。设备配备显示屏和键盘，便于现场操作。

远程控制

该衰减器组件支持通过以太网连接或串行连接（RS-232）进行远程控制。

• 网络设置：可通过键盘手动更改或使用NET远程命令进行更改，网络接口支持DHCP模式或固定地址模式，出厂默认为DHCP模式。
• 串行连接：使用交叉串口线（null modem）连接测试系统，波特率最高可达155200 baud，可通过键盘手动更改或使用SERIAL远程命令进行更改。

主要技术参数

• 阻抗：75 Ohm
• 频率范围：5 MHz - 3000 MHz
• 衰减范围：0 - 95 dB
• 衰减步进：1 dB
• 衰减器类型：固态步进衰减器
• 衰减器数量：可选1至16个
• 连接器类型：F型母头
• 安装方式：19英寸机架式
• 控制方式：手动（显示屏和键盘）/ 远程（以太网、RS-232）
