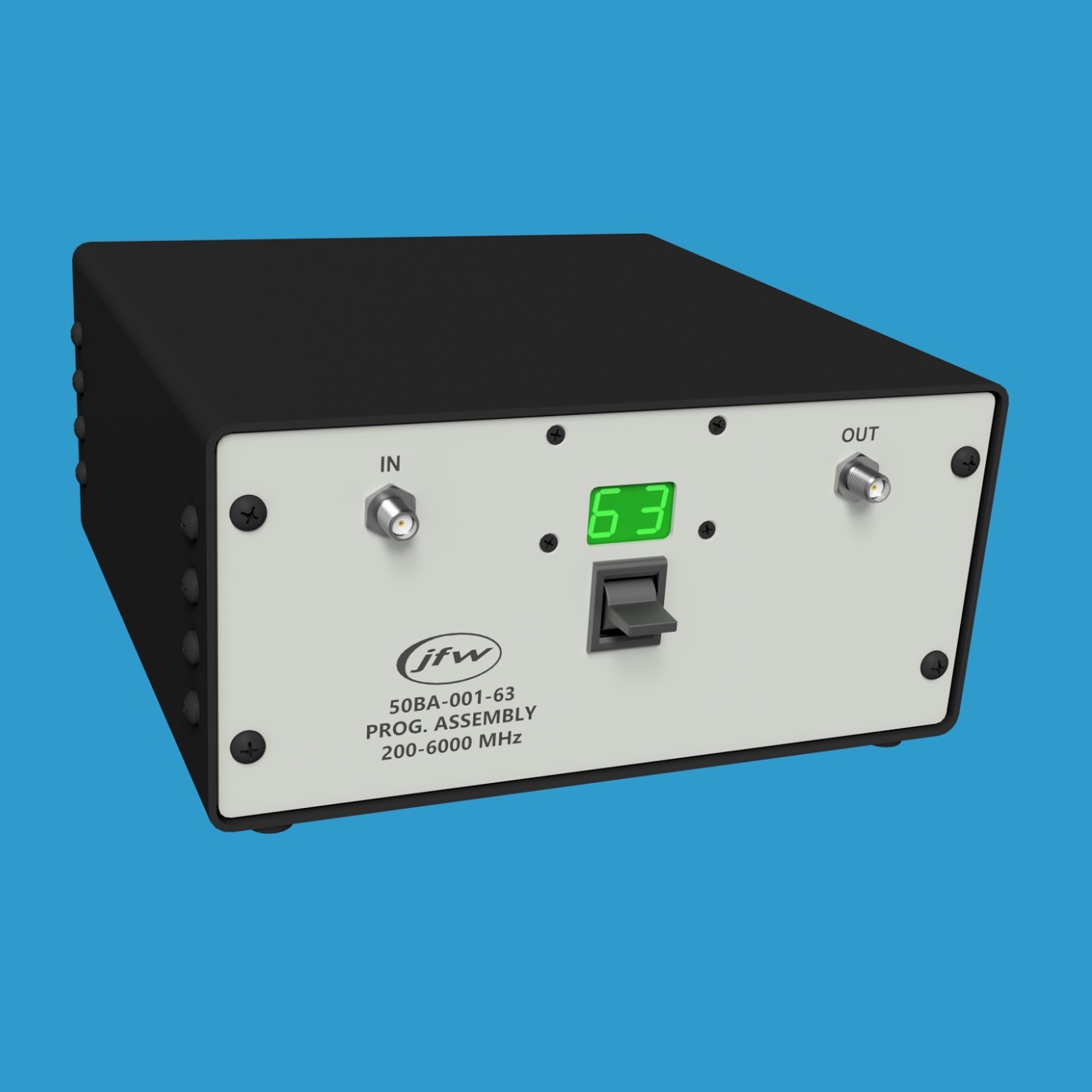

JFW Industries 50BA-001-63 台式固态步进衰减器组件

产品概述

JFW Industries 50BA-001-63 是一款 50 欧姆台式衰减器组件，内置一个固态步进衰减器。衰减范围为 0 至 63dB，步进精度为 1dB，工作频率覆盖 200-6000 MHz。该衰减器支持手动和远程控制，前面板配备 SMA 母头或 N 型母头 50 欧姆同轴射频连接器。射频连接器位于前面板，标记为输入/输出，但衰减器为双向设计。

手动衰减控制

前面板配备手动拨杆开关，可用于上下调节衰减值。该拨杆为瞬时型开关，支持点击步进或按住连续调节两种操作模式。当前 dB 设定值直接显示在拨杆开关上方的前面板显示屏上。手动更改衰减值时，显示屏会同步更新。同时，您也可以在显示屏上查看远程连接用户对衰减值所做的任何更改。

远程衰减控制

该衰减器组件支持通过以太网连接或RS-232串口连接进行远程控制。网络接口可设置为 DHCP 模式或固定地址模式，出厂默认设置为 DHCP 模式。RS-232 连接使用零调制解调器型串口电缆，波特率最高可达 155200 Baud。

远程命令集

最新一代固件手册可供下载，其中列出了所有远程命令的语法和示例。固件采用简单的 ASCII 格式远程命令。连接到 JFW 测试系统后，发送 HELP 命令即可获取该测试系统所有远程命令的列表。

产品规格

• 阻抗：50 Ohms
• 配置：1 个衰减器（固态）
• 总衰减范围：0 至 63 dB
• 步进精度：1 dB
• 频率范围：200 MHz 至 6 GHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：N 型母头、SMA 母头
