JFW Industries 50BA-002-63 双固态步进衰减器组件

产品概述

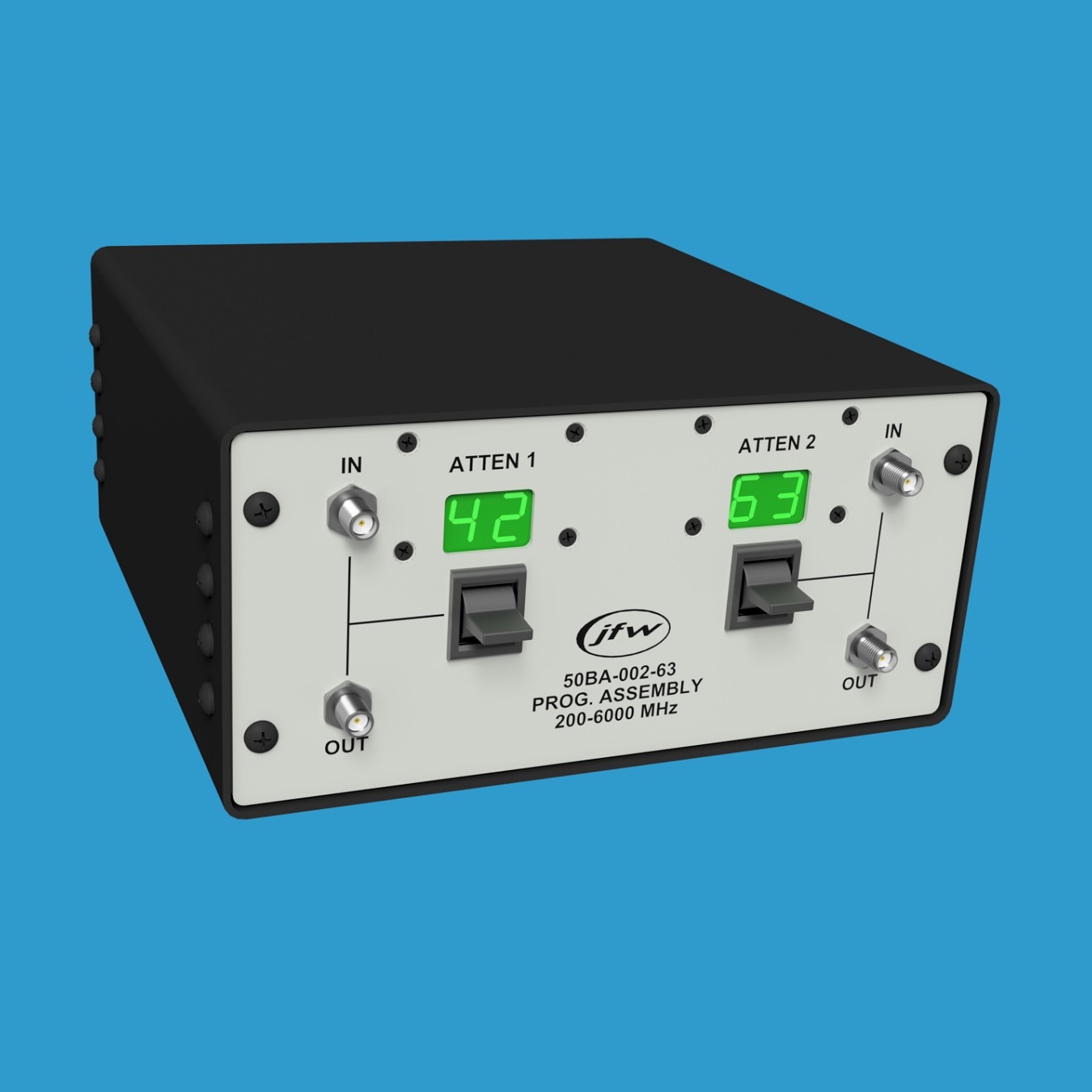

JFW Industries 50BA-002-63 是一款50欧姆台式衰减器组件，内置两个固态步进衰减器。衰减范围为0至63dB，步进为1dB，工作频率覆盖200-6000 MHz。该组件支持手动和远程控制，前面板实时显示每个衰减器的当前设定值，无论是手动调节还是远程指令，显示值均会即时更新。运行远程测试脚本时，可实时观察dB值的变化过程。射频连接器位于前面板，提供SMA母头或N型母头两种50欧姆同轴连接器选项。衰减器为双向设计，输入和输出端口可互换使用。

手动控制

前面板配备两个手动拨杆开关，分别控制对应的衰减器。拨杆为瞬时型开关，支持点击步进和按住连续调节两种操作方式。每个衰减器的当前dB设定值显示在对应拨杆开关的正上方。当远程用户更改衰减值时，前面板也会实时同步显示所有变化。

远程控制

该衰减器组件支持通过以太网或串口（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，出厂默认为DHCP模式。RS-232连接使用零调制解调器（Null Modem）型串口电缆，波特率最高支持155200 Baud。

远程指令集

最新一代固件手册提供了完整的远程指令列表，包括指令语法和使用示例。固件采用简单的ASCII格式远程指令。连接至JFW测试系统后，发送HELP指令即可获取该系统支持的所有远程指令列表。

主要技术参数

• 阻抗：50 Ohms
• 配置：2个固态步进衰减器
• 总衰减范围：0-63 dB
• 衰减步进：1 dB
• 频率范围：200 MHz - 6 GHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：SMA母头 / N型母头（50 Ohms）
• 信号方向：双向
• 网络模式：DHCP / 固定地址
• 最高波特率：155200 Baud
