JFW Industries 50BA-011-95 四通道步进衰减器组件

产品概述

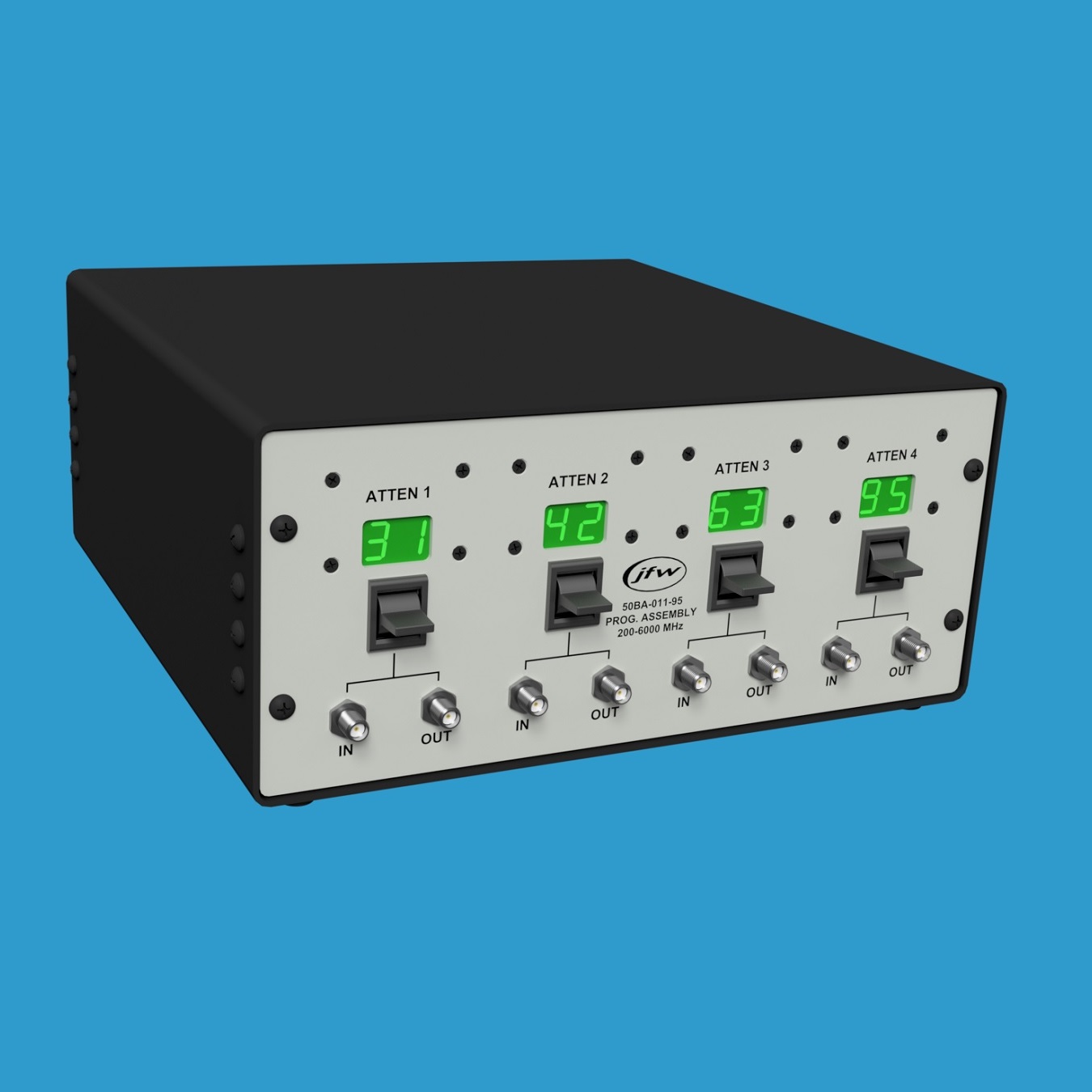

50BA-011-95是JFW Industries推出的一款50欧姆台式衰减器组件，内置四个固态步进衰减器。每个衰减器的衰减范围为0至95dB，步进精度为1dB，工作频率覆盖200MHz至6000MHz。该组件支持手动控制与远程控制两种操作模式。每个衰减器的当前设置值实时显示在前面板上，无论是手动设置还是远程设置，显示值均会立即更新。运行远程测试脚本时，可实时观察脚本执行过程中dB值的变化。衰减器组件配备SMA母头50欧姆同轴射频连接器，射频连接器位于前面板，标注为输入（Input）和输出（Output），但衰减器本身为双向设计。

手动控制功能

前面板配备四个手动拨杆开关，每个拨杆开关控制一个衰减器，可用于向上或向下调节衰减值。拨杆为瞬时型开关，支持轻触步进（tap to step）和长按连续调节（hold to jog）两种操作方式。每个衰减器的当前dB设置值显示在前面板上对应拨杆开关的正上方。当有远程用户正在更改衰减值时，前面板也会实时显示所有变更。

远程控制功能

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。RS-232连接使用交叉型（null modem）串口电缆，波特率最高可达155200 Baud。

远程命令集

最新一代固件的固件手册可供下载查阅，该手册列出了所有远程命令及其语法格式和使用示例。固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统时，发送HELP命令，系统将返回该测试系统所有可用的远程命令列表。

关键参数

• 品牌：JFW Industries
• 型号：50BA-011-95
• 阻抗：50 Ohms
• 配置：4个固态步进衰减器
• 总衰减范围：0 至 95 dB
• 步进精度：1 dB
• 频率范围：200 MHz 至 6 GHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：SMA母头，50 Ohms，前面板安装
