JFW Industries 50BA-016-95 三通道固态步进衰减器组件

产品概述

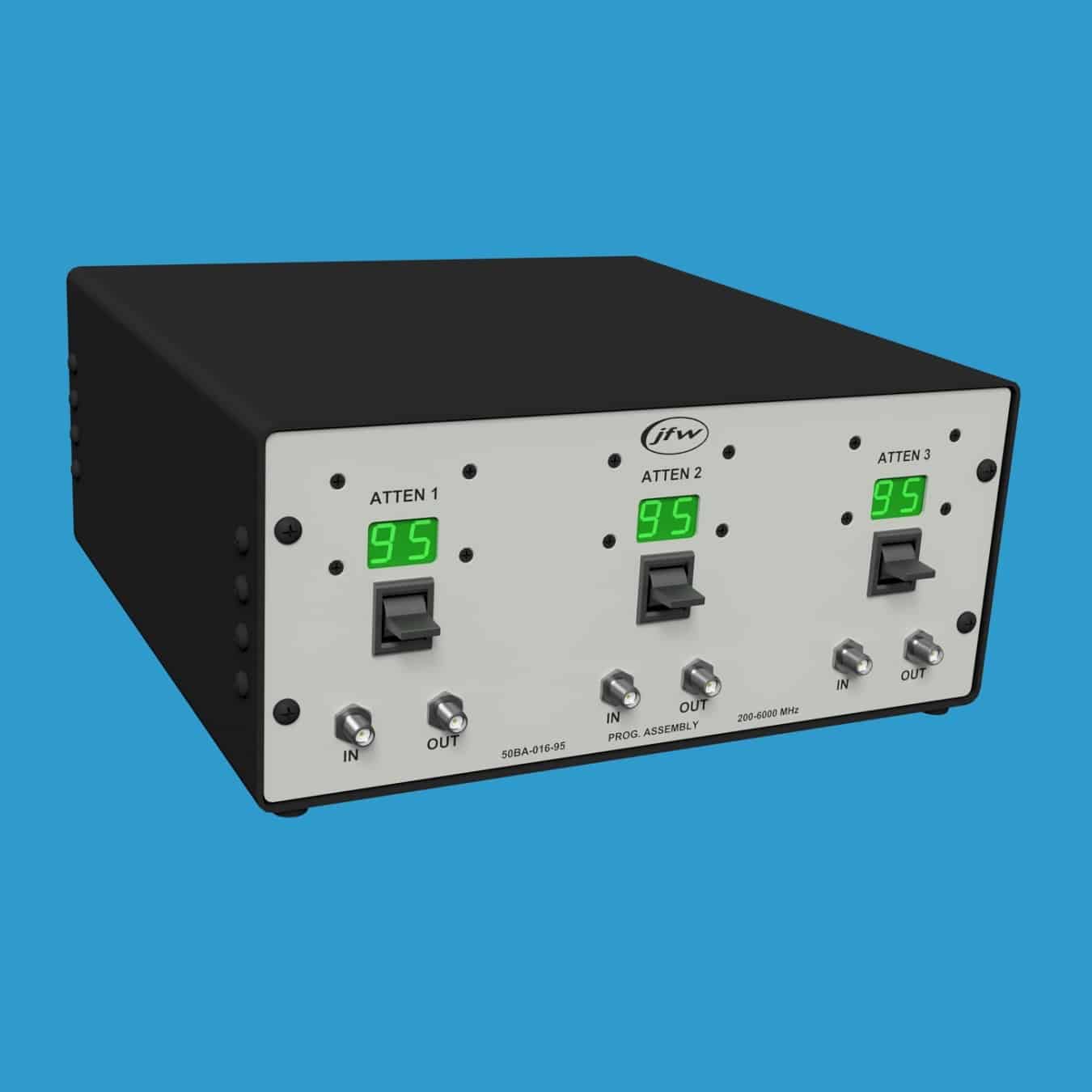

JFW Model 50BA-016-95 是一款50欧姆台式衰减器组件，内置三个固态步进衰减器。衰减器的衰减范围为0至95dB，步进为1dB，工作频率覆盖200-6000 MHz。衰减器支持手动或远程控制，每个衰减器的当前设置值实时显示在前面板上。无论是手动设置还是远程设置，显示值均会即时更新。在运行远程测试脚本时，您可以实时观察dB值的变化过程。该衰减器组件配备SMA母头50欧姆同轴射频连接器，射频连接器位于前面板上。连接器标注为输入（Input）和输出（Output），但衰减器为双向设计。

手动衰减器控制

前面板上设有三个手动拨杆开关，每个拨杆开关控制一个衰减器。拨杆可用于调节衰减量的增大或减小。拨杆为瞬动型开关，支持"点按步进"或"按住连续调节"两种操作方式。每个衰减器的当前dB设置值显示在前面板上对应拨杆开关的正上方。如果有远程连接的用户正在更改衰减值，前面板将实时显示所有变更。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认为DHCP模式。通过RS-232连接测试系统时需使用零调制解调器型串口电缆，支持最高155200波特率的通信。

远程命令集

最新一代固件的固件手册可供下载，该手册列出了所有远程命令及其命令语法和使用示例。固件采用简单的ASCII格式远程命令。如果您已连接到JFW测试系统并发送HELP命令，系统将返回该测试系统所有可用远程命令的列表。

关键参数

• 阻抗：50 Ohms
• 配置：3个固态步进衰减器
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：200 MHz - 6 GHz
• 手动控制：瞬动拨杆开关
• 远程控制：以太网（Ethernet）、RS-232
• 射频连接器：SMA母头
