JFW 50BA-017-63.5 固态步进衰减器组件

产品概述

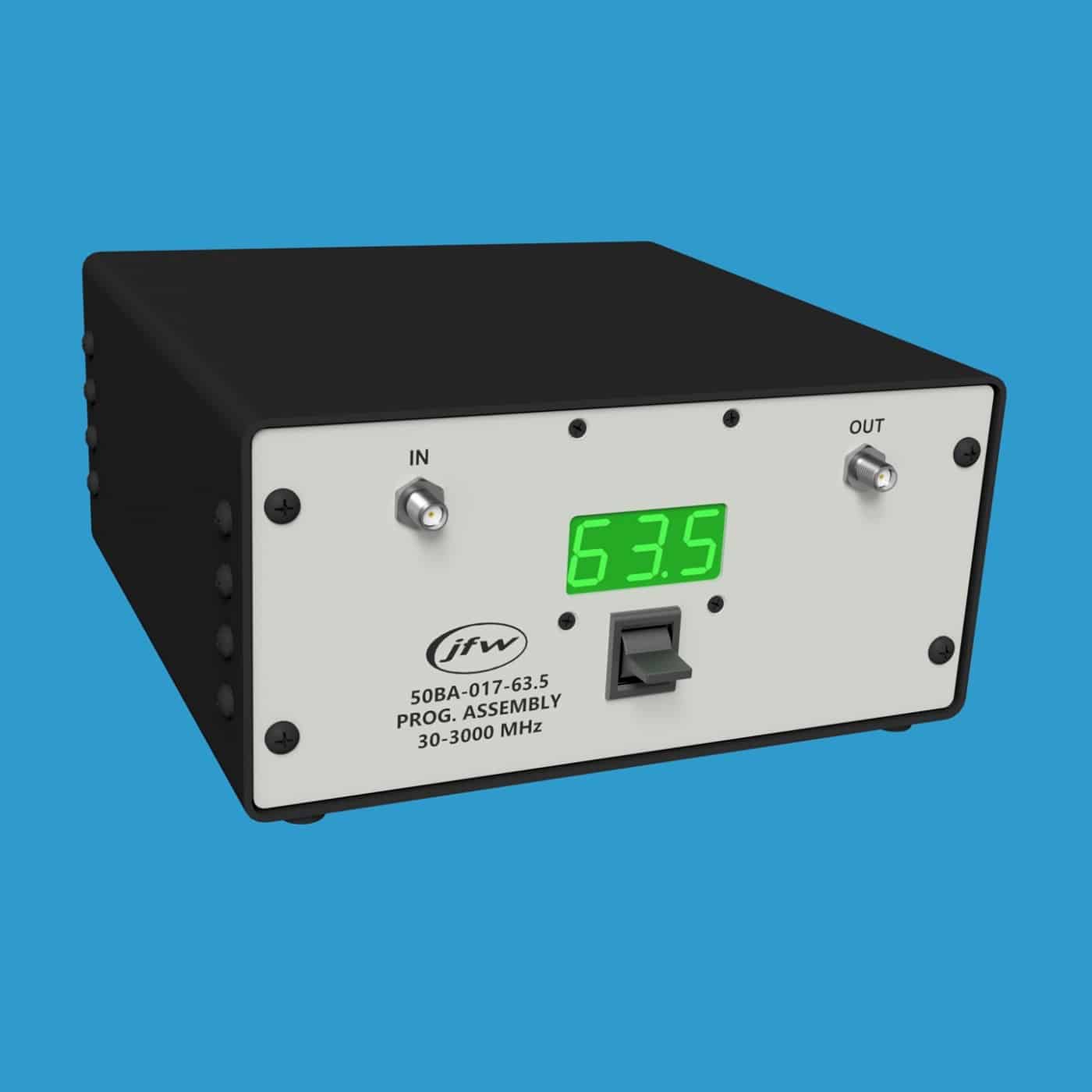

50BA-017-63.5 是 JFW Industries 推出的一款50欧姆台式衰减器组件，内含一个固态步进衰减器。该衰减器的工作频率范围为30 MHz至3000 MHz，衰减范围为0至63.5 dB，步进精度为0.5 dB。设备支持手动与远程两种控制方式，前面板配备SMA母头或N型母头50欧姆同轴射频连接器。射频连接器位于前面板，标记为输入和输出，但该衰减器为双向器件。

手动衰减器控制

前面板配有一个手动拨杆开关，可用于上调或下调衰减值。该拨杆为瞬时型开关，支持轻触步进或长按连续调节两种操作模式。当前dB设置值直接显示在拨杆开关上方的前面板上。手动调整衰减器的dB设置时，显示的dB值会相应变化，同时也能实时查看远程连接用户对衰减器dB设置所做的任何更改。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（即RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，出厂时默认配置为DHCP模式。通过零调制解调器型串口电缆可实现与测试系统的RS-232连接，支持最高155200波特率。

远程命令集

JFW最新一代固件手册可供下载，其中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。

主要技术参数

• 阻抗：50 Ohms
• 配置：1个固态步进衰减器
• 衰减范围：0-63.5 dB
• 步进精度：0.5 dB
• 频率范围：30 MHz - 3000 MHz（3 GHz）
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：SMA母头或N型母头（50欧姆同轴）
