JFW 50BA-022-31 台式步进衰减器组件

产品概述

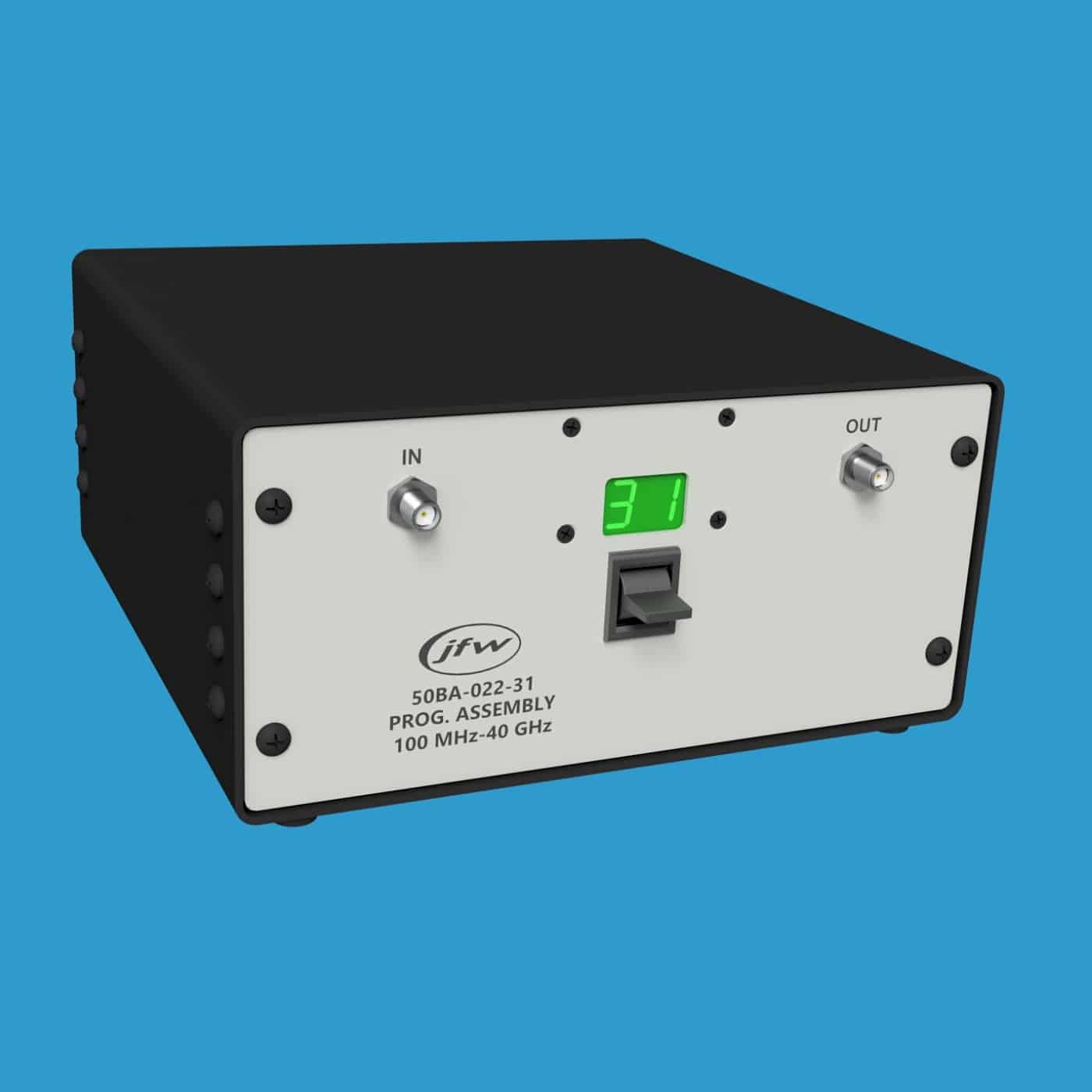

Model 50BA-022-31 是 JFW Industries 推出的一款50欧姆台式衰减器组件，内置一个固态步进衰减器。该衰减器的衰减范围为0至31dB，步进精度为1dB，工作频率覆盖100 MHz至40 GHz。支持手动控制和远程控制两种方式，配备2.92 mm 50欧姆同轴射频连接器，连接器位于前面板，标注为输入和输出，但衰减器为双向设计。

手动衰减控制

前面板配备一个手动拨杆开关，可用于调节衰减值增大或减小。该拨杆为瞬时型开关，支持轻触步进或按住连续调节两种操作模式。当前dB设定值直接显示在拨杆开关上方的前面板区域。当您手动改变衰减器的dB设定值时，显示屏上的dB数值会相应变化。同时，您也可以通过显示屏观察到远程连接用户对衰减器dB设定值所做的任何更改。

远程衰减控制

该衰减器组件可通过以太网连接或RS-232串口连接进行远程控制。网络接口可设置为DHCP模式或固定地址模式，出厂时所有新测试系统默认设置为DHCP模式。通过零调制解调器型串口线缆实现与测试系统的RS-232连接，支持高达155200 Baud的波特率。

远程命令集

JFW Industries 提供最新一代固件手册供下载，手册中列出了所有远程命令及其语法格式和使用示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。

关键技术参数

• 阻抗：50 Ohms
• 配置：1个固态步进衰减器
• 总衰减范围：0 至 31 dB
• 步进精度：1 dB
• 频率范围：100 MHz 至 40 GHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：2.92 mm（前面板）
