JFW Industries 50BA-023-31 双固态步进衰减器组件

产品概述

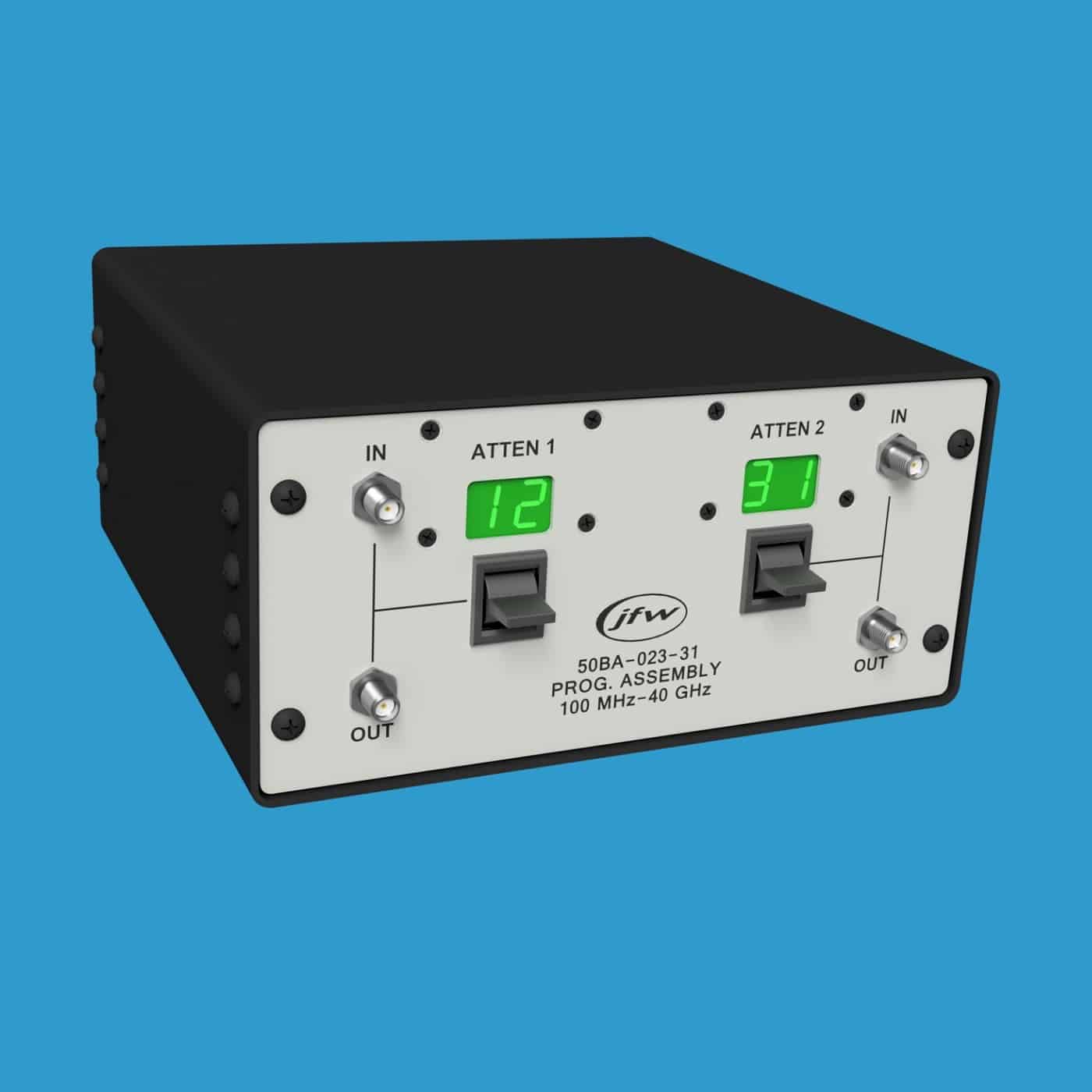

JFW 50BA-023-31 是一款 50 欧姆台式衰减器组件，内置两个固态步进衰减器。衰减器的衰减范围为 0 至 31dB，步进为 1dB，工作频率覆盖 100 MHz 至 40 GHz。该衰减器支持手动或远程控制，每个衰减器的衰减设置均显示在前面板上。无论是手动设置还是远程设置，显示的衰减值都会立即更新。如果您运行远程测试脚本，将能够在脚本执行时实时观察 dB 值的变化。该衰减器组件配备 2.92 mm 50 欧姆同轴射频连接器，位于前面板上。虽然射频连接器被标记为输入和输出，但衰减器实际上是双向的。

基本参数

• 品牌：JFW Industries
• 型号：50BA-023-31
• 阻抗：50 Ohms
• 配置：2个衰减器（固态）
• 总衰减量：31 dB
• 衰减步进：1 dB
• 频率范围：100 MHz 至 40 GHz
• 手动控制：瞬动拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：2.92 mm

手动衰减器控制

前面板上配有两个手动拨杆开关，每个拨杆开关控制一个衰减器，可用于向上或向下调节衰减量。该拨杆为瞬动型开关，支持轻触步进或长按连续调节模式。每个衰减器的当前 dB 设置直接显示在前面板对应拨杆开关的上方。如果有远程连接的用户正在更改衰减值，您将在前面板上实时看到所有这些变化。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如 RS-232）进行远程控制。网络接口可设置为 DHCP 模式或固定地址模式，所有全新测试系统出厂时均默认设置为 DHCP 模式。通过零调制解调器类型的串行电缆实现与测试系统的 RS-232 连接，支持高达 155200 波特率的通信速率。

远程命令集

最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其语法和示例。我们的固件使用简单的 ASCII 格式远程命令。如果您连接到 JFW 测试系统并发送 HELP 命令，系统将返回该特定测试系统的所有远程命令列表。
