JFW Industries 50BA-024-62 固态步进衰减器组件

产品概述

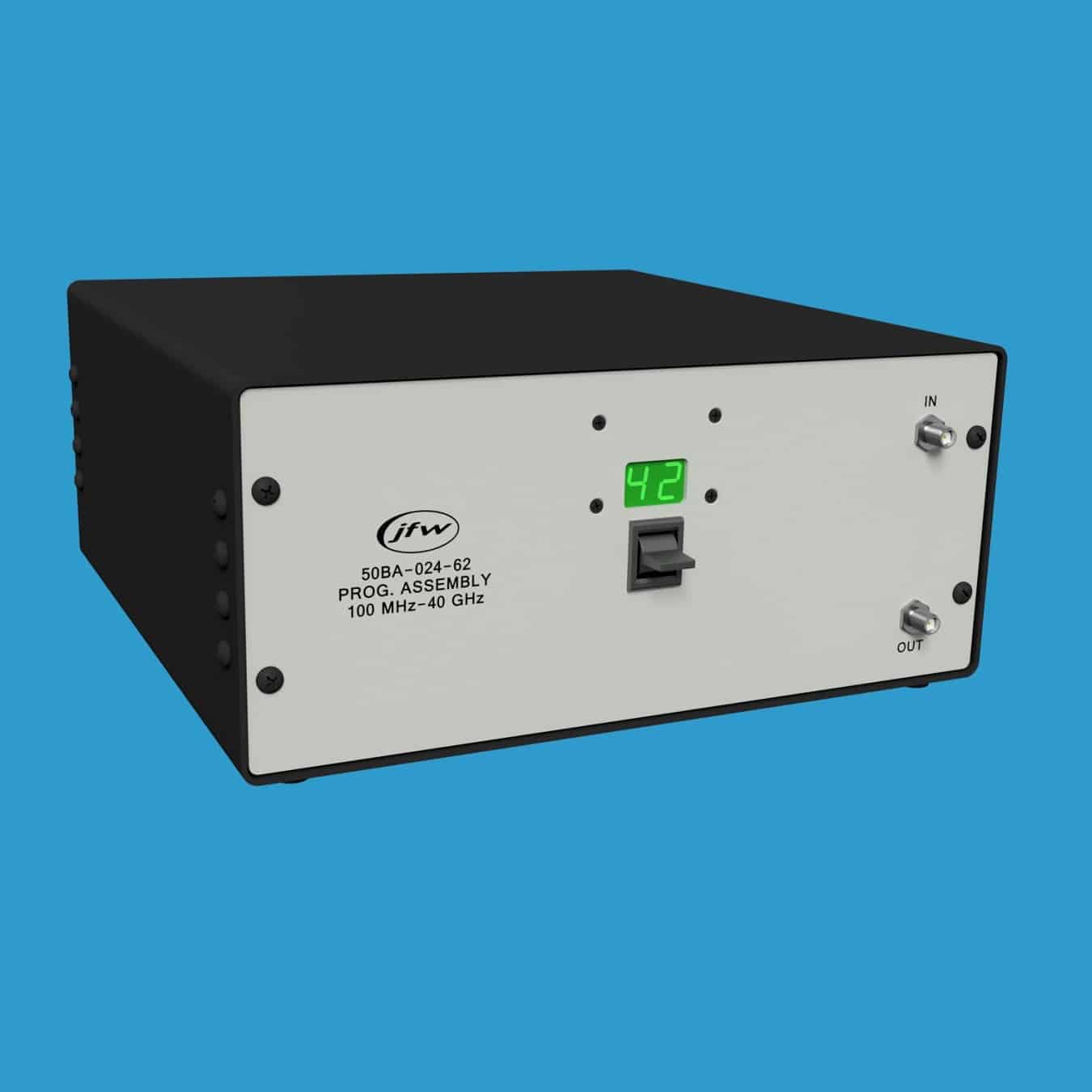

50BA-024-62是一款50欧姆台式衰减器组件，内置一个固态步进衰减器。该衰减器的衰减范围为0至62dB，步进精度1dB，工作频率覆盖100MHz至40GHz。支持手动控制和远程控制两种方式。配备2.92mm 50欧姆同轴射频连接器，射频连接器位于前面板。前面板标注为输入（Input）和输出（Output），但该衰减器为双向器件。

产品规格

• 阻抗：50 Ohms
• 配置：1个固态步进衰减器
• 总衰减范围：0 至 62 dB
• 衰减步进：1 dB
• 起始频率：100 MHz
• 截止频率：40 GHz
• 手动控制：瞬时拨杆开关
• 远程控制：以太网、RS-232
• 射频连接器：2.92 mm

手动衰减控制

前面板配有手动拨杆开关，可用于上调或下调衰减值。该拨杆为瞬时型开关，支持"轻触步进"或"长按连续调节"模式。当前dB设置值显示在前面板拨杆开关正上方。手动更改衰减器的dB设置时，显示屏上的dB值会同步变化，同时也能查看远程连接用户对衰减器dB设置所做的任何更改。

远程衰减控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，出厂时所有新测试系统均默认设置为DHCP模式。通过零调制解调器型串口电缆连接RS-232接口，波特率最高可达155200 Baud。

远程控制指令集

最新一代固件手册可供下载，其中列出了所有远程指令及其语法和示例。固件采用简单的ASCII格式远程指令。当连接至JFW测试系统并发送HELP指令时，系统将返回该特定测试系统的所有远程指令列表。
