JFW 50BA-025-62 双通道固态步进衰减器组件

产品概述

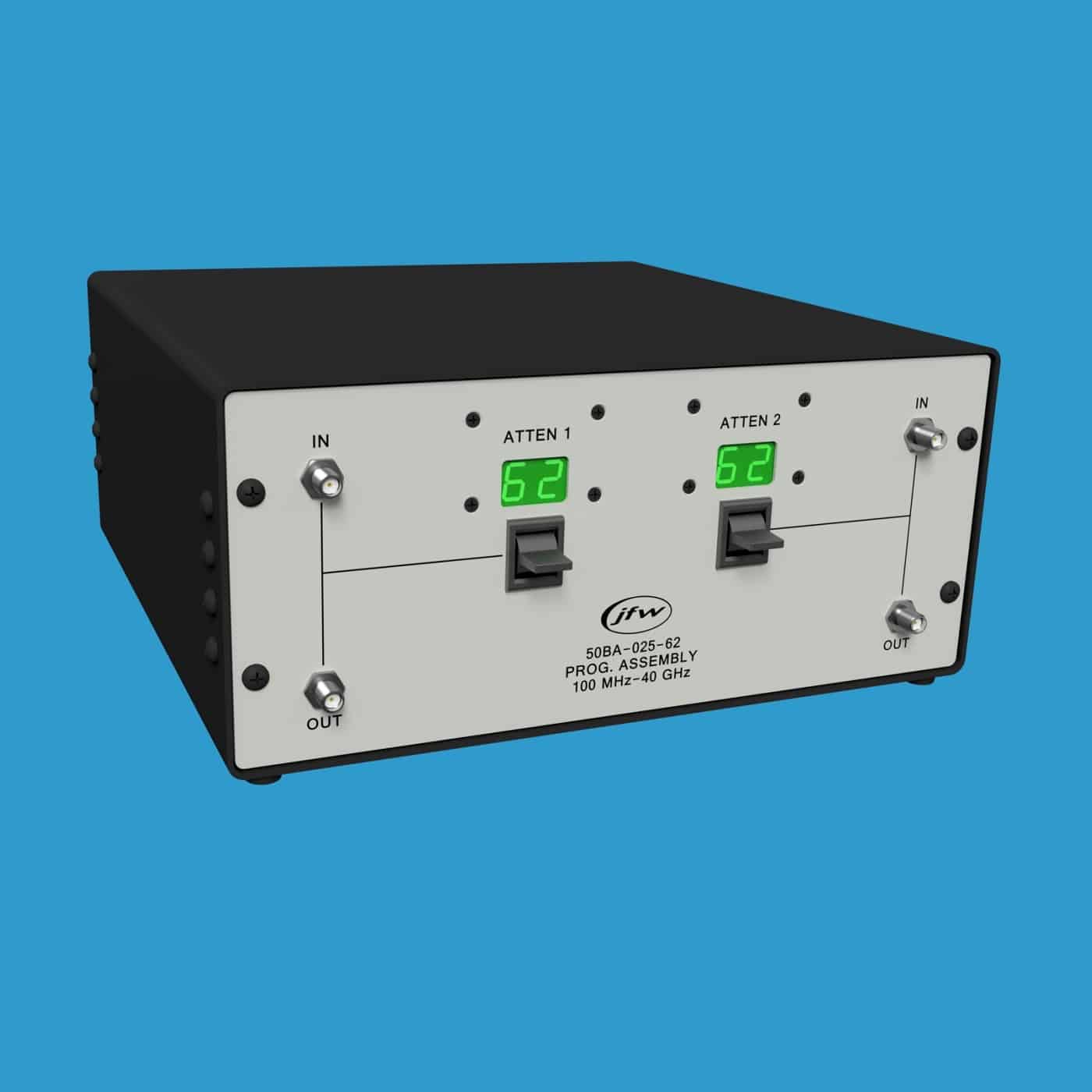

JFW 50BA-025-62是一款50欧姆台式衰减器组件，内置两个固态步进衰减器。衰减范围为0至62dB，步进精度为1dB，工作频率覆盖100MHz至40GHz。该衰减器支持手动和远程控制两种操作方式，每个衰减器的当前衰减值均实时显示在前面板上。无论是手动设置还是远程指令设置，显示值均会即时更新。在运行远程测试脚本时，用户可实时观察dB值的变化过程。射频连接器采用2.92mm 50欧姆同轴接口，位于前面板，标注为Input和Output，但衰减器支持双向传输。

主要特点

• 阻抗：50 Ohms
• 配置：2个固态步进衰减器
• 衰减范围：0-62 dB
• 衰减步进：1 dB
• 频率范围：100 MHz - 40 GHz
• 射频连接器：2.92 mm 50 Ohm同轴接口
• 控制方式：手动拨杆开关 / 以太网 / RS-232
• 信号方向：双向传输

手动衰减控制

前面板配有两个手动拨杆开关，每个拨杆控制一个衰减器，可用于上调或下调衰减值。拨杆为瞬时型开关，支持轻触步进和长按连续调节两种操作模式。每个衰减器的当前dB设定值显示在对应拨杆开关正上方的前面板区域。若有远程用户正在更改衰减值，前面板也会同步实时显示所有变化。

远程衰减控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，出厂默认配置为DHCP模式。RS-232连接使用交叉串口线缆（null modem），波特率最高支持155200 Baud。

远程命令集

最新一代固件的firmware manual可供下载查阅，手册中列出了所有远程命令的语法格式及使用示例。固件采用简洁的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统支持的所有远程命令列表。
