JFW 50BA-033-127 单通道固态步进衰减器组件
品牌: JFW Industries
型号: 50BA-033-127
JFW 50BA-033-127 是一款50欧姆台式衰减器组件，内置单通道固态步进衰减器，衰减范围0至127dB（1dB步进），工作频率30 MHz至3 GHz，支持手动拨杆控制与以太网/RS-232远程控制，前面板配备SMA母头连接器，支持双向工作。
产品详情
产品概述

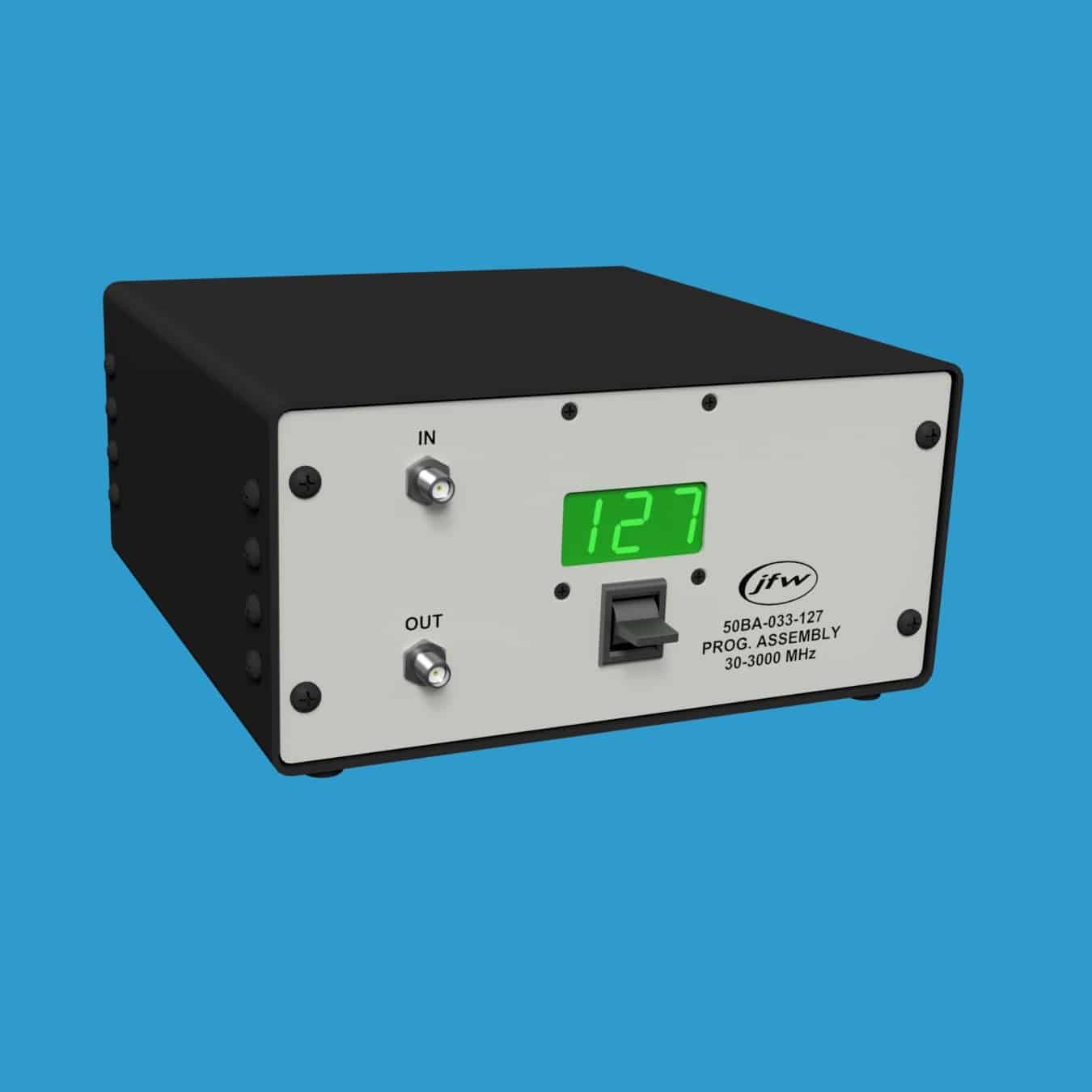

JFW 50BA-033-127 是一款50欧姆台式衰减器组件，内置一个固态步进衰减器。衰减范围为0至127dB，步进精度为1dB，工作频率覆盖30 MHz至3 GHz。前面板配备SMA母头50欧姆同轴射频连接器（标记为输入和输出仅作命名惯例，衰减器支持双向工作），当前衰减值实时显示于前面板。
手动衰减控制
前面板配有手动拨杆开关，支持点按步进和长按连续调节两种操作模式。手动调节时，前面板显示屏将同步更新当前dB值，同时也可实时显示远程用户所做的衰减设置变更。
远程衰减控制
该衰减器组件支持通过以太网连接或串行连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式（出厂默认为DHCP模式）。RS-232连接使用零调制解调器型串行电缆，波特率最高可达155200 Baud。
远程命令集
固件手册提供最新一代固件的下载，其中列出了所有远程命令的语法和示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获取该系统所有可用远程命令列表。
主要技术参数
- 阻抗：50 Ohms
- 配置：单通道可编程衰减器
- 衰减器类型：固态步进衰减器
- 总衰减量：127 dB
- 步进精度：1 dB
- 起始频率：30 MHz
- 截止频率：3 GHz
- 手动控制：瞬态拨杆开关
- 射频连接器：SMA母头（前面板安装）
- 工作方向：双向
- 远程接口：以太网 / RS-232
- 网络模式：DHCP / 固定地址
- 最高波特率：155200 Baud
