JFW Industries 50BA-056-95 台式步进衰减器组件

产品概述

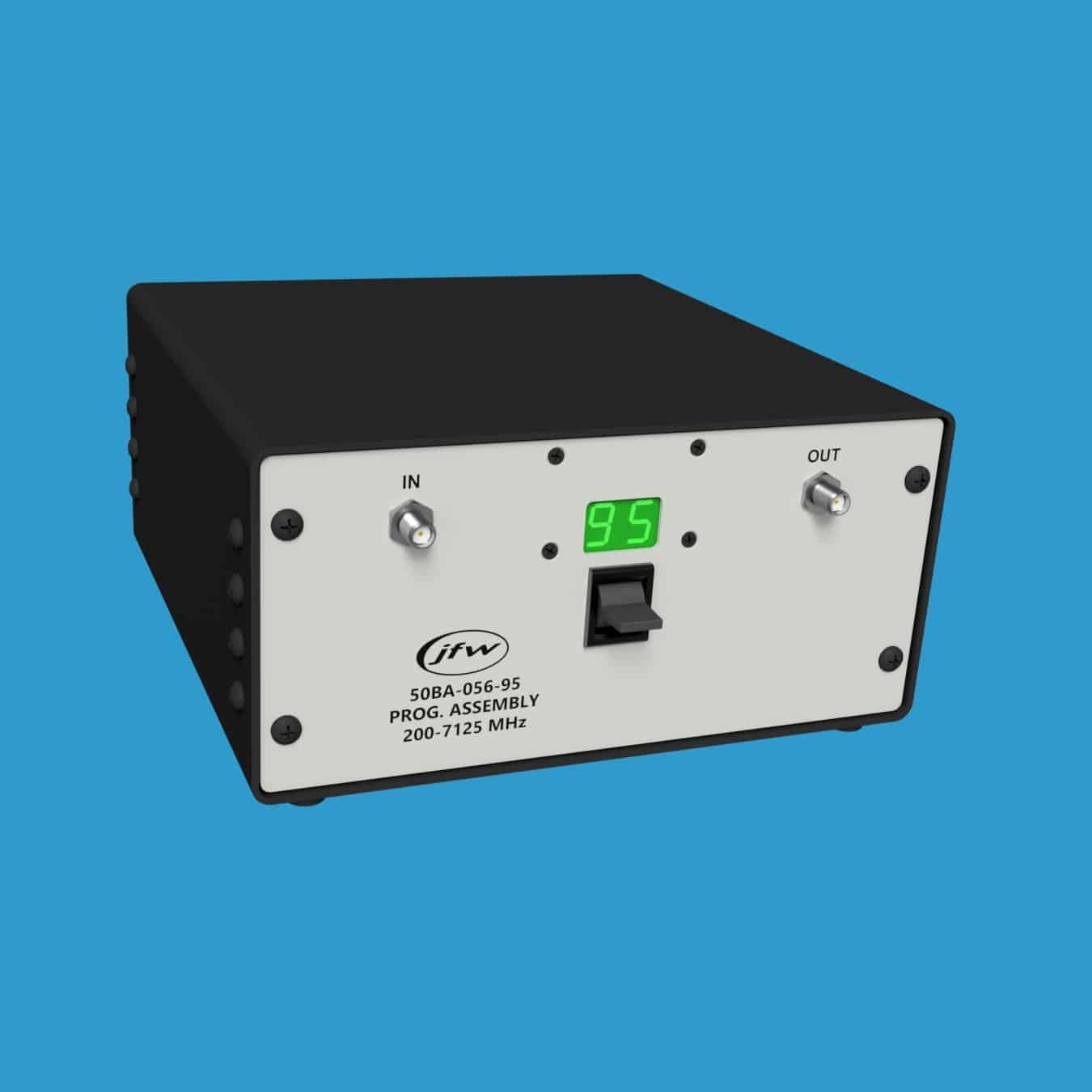

JFW Industries 50BA-056-95 是一款50欧姆台式衰减器组件，内置一个固态步进衰减器。衰减范围为0至95dB，步进精度为1dB，工作频率覆盖200 MHz至7125 MHz。该衰减器支持手动或远程控制，当前衰减值通过前面板直观显示。射频连接器虽标注为输入（Input）和输出（Output），但衰减器采用双向设计，可灵活使用。

手动衰减控制

前面板配有一个手动拨杆开关，可用于上调或下调衰减值。该拨杆为瞬时型开关，支持以下两种操作方式：

• 点击步进（Tap to Step）：轻拨一次拨杆，衰减值变化一个步进（1dB）。
• 按住连续调节（Hold to Jog）：持续按住拨杆，衰减值连续变化。

手动更改衰减设置时，前面板显示屏将实时同步更新对应的dB值。同时，若有远程用户修改了衰减设置，前面板也会即时反映变化。

远程衰减控制

该衰减器组件支持通过以下两种方式进行远程控制：

• 以太网连接：网络接口可设置为DHCP模式或固定地址（Fixed Address）模式，出厂默认为DHCP模式。
• RS-232串口连接：使用零调制解调器（Null Modem）型串行电缆连接测试系统，波特率最高可达155200 Baud。

关键技术参数

• 阻抗：50 Ohm
• 频率范围：200 MHz 至 7125 MHz
• 衰减范围：0 至 95 dB
• 衰减步进：1 dB
• 衰减器类型：固态步进衰减器
• 控制方式：手动拨杆 / 以太网 / RS-232
• 最高波特率：155200 Baud
• 射频端口：双向设计
