JFW Industries 50PA-500 双通道步进衰减器组件

产品概述

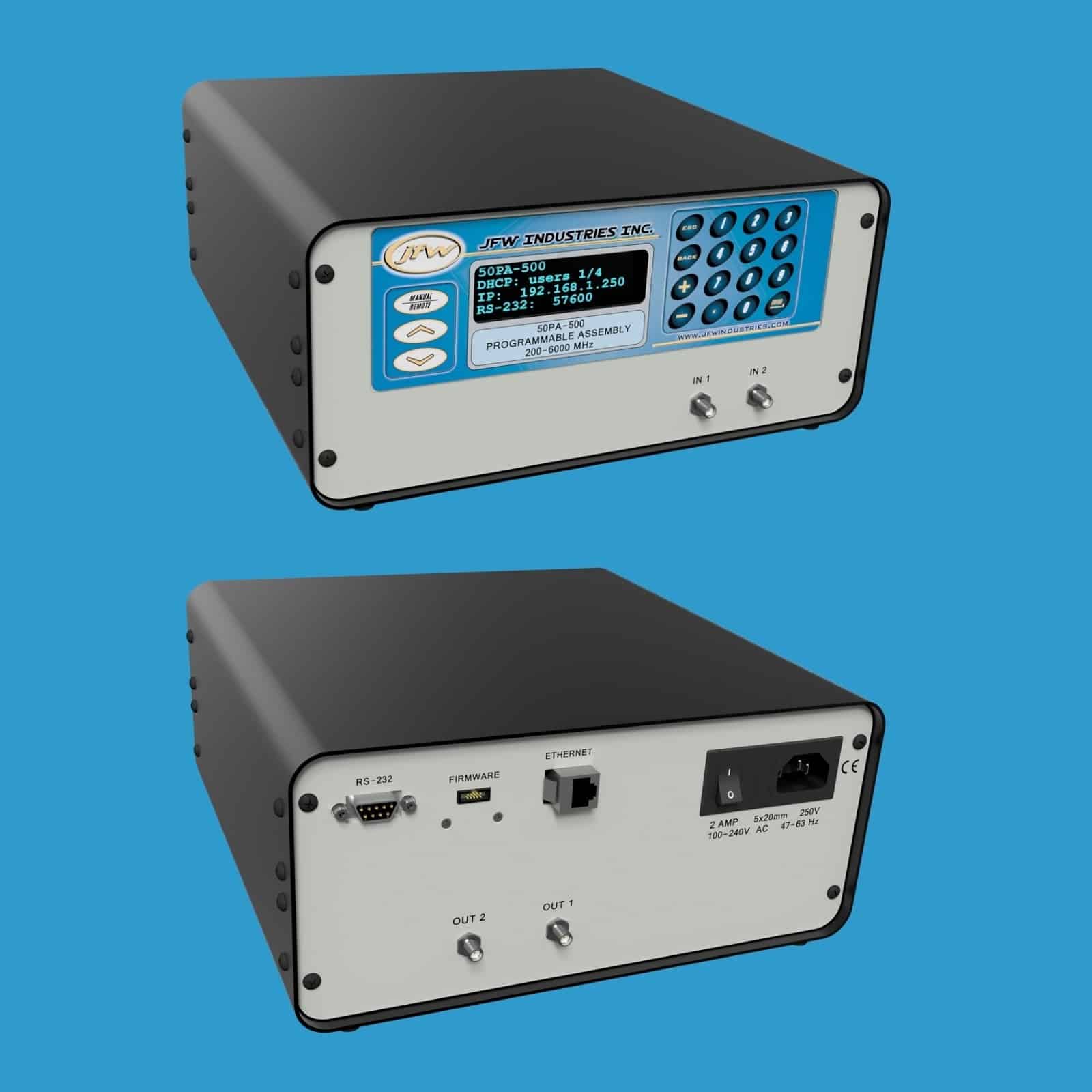

50PA-500型号是一款台式衰减器组件，内含2个50欧姆阻抗的固态步进衰减器。衰减器的衰减范围为0至63.5dB，步进为0.5dB，工作频率范围为200-6000 MHz。衰减器支持手动或远程控制。产品提供50欧姆SMA母头或N型母头同轴射频连接器可选。输入射频连接器位于前面板，输出射频连接器位于后面板。衰减器为双向设计，端口标记为输入/输出仅作命名惯例之用。

默认设置

配备以太网/RS-232远程控制的衰减器组件在出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可以通过前面板键盘手动更改，或使用NET或SERIAL远程命令进行远程更改。前面板显示屏会显示当前的网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许您设置或读取衰减器、对衰减器进行渐变控制，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器类型的串行电缆实现与测试系统的RS-232连接。支持高达155200的波特率。波特率可通过键盘手动更改，或使用SERIAL远程命令进行远程更改。

远程命令集

最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其语法和示例。我们的固件使用简单的ASCII格式远程命令。如果您连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
