JFW Industries 50PA-501 四通道步进衰减器组件 200-6000MHz

产品概述

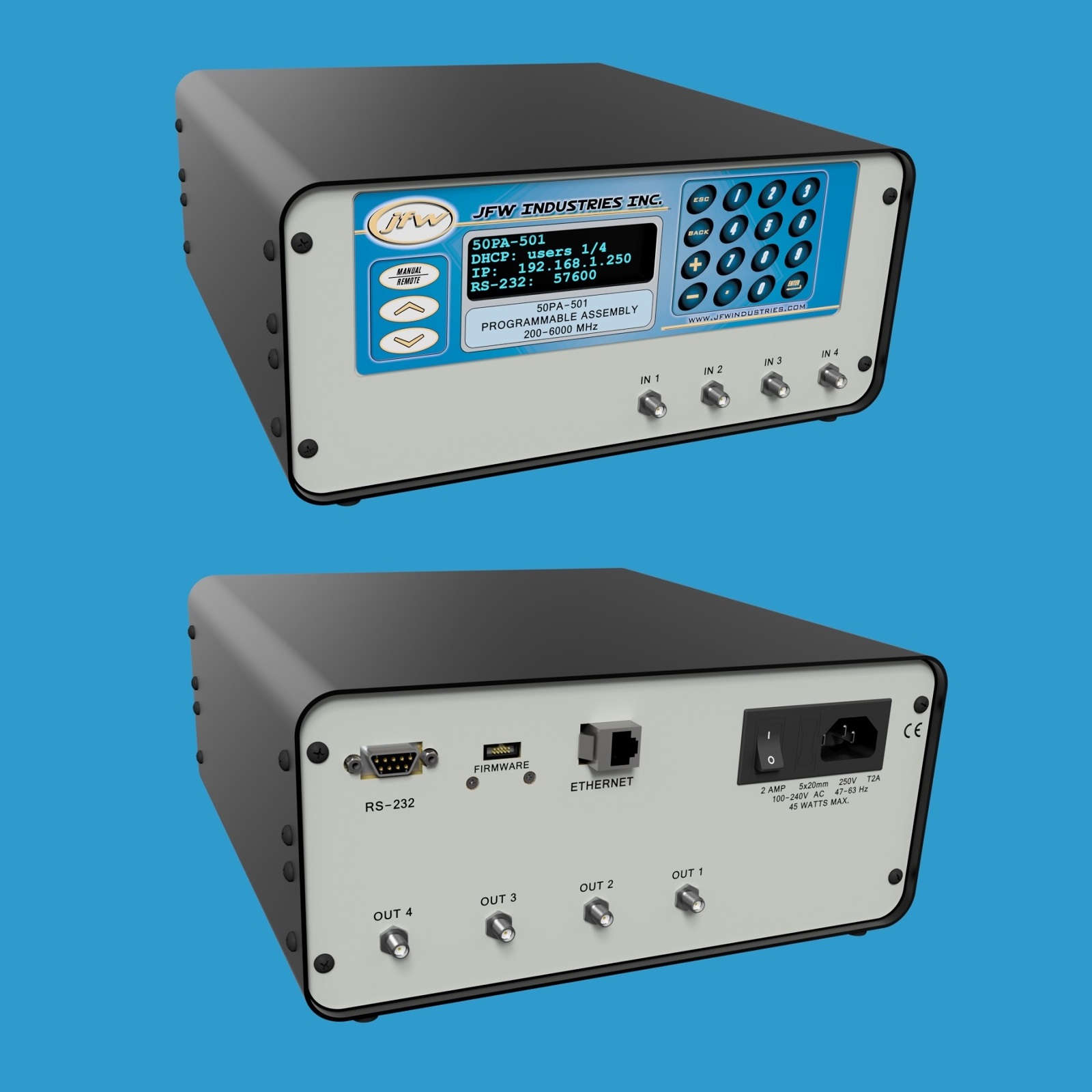

JFW Industries 50PA-501 是一款台式衰减器组件，内置4个50欧姆固态步进衰减器。衰减范围为0至63.5dB，步进精度为0.5dB，工作频率覆盖200-6000MHz。该衰减器支持手动或远程控制，提供50欧姆SMA母头或N型母头同轴射频连接器。输入射频连接器位于前面板，输出射频连接器位于后面板。衰减器为双向设计，输入与输出端口可互换使用。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂默认设置如下：

• 网络接口默认设为DHCP模式
• 串行波特率默认设为57600
• 可通过键盘手动更改，也可使用NET或SERIAL远程命令进行远程修改
• 前面板显示屏实时显示当前网络模式、IP地址和波特率设置

手动衰减控制

手动控制菜单允许用户执行以下操作：

• 设置或读取单个衰减器参数
• 对衰减器进行渐变（Fade）操作
• 使用两个衰减器执行切换（Handover）操作

远程衰减控制

该衰减器组件支持通过以太网连接或串行连接（RS-232）进行远程控制，主要特性包括：

• 网络接口可设置为DHCP模式或固定地址模式
• 网络设置可通过键盘手动更改，也可使用NET远程命令远程修改
• RS-232连接至测试系统时需使用零调制解调器型串行电缆
• 支持波特率高达155200
• 波特率可通过键盘手动更改或使用SERIAL远程命令远程修改

远程命令集

最新一代固件手册可供下载查阅，手册中详细列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
