JFW Industries 50PA-505 四通道步进衰减器组件

产品概述

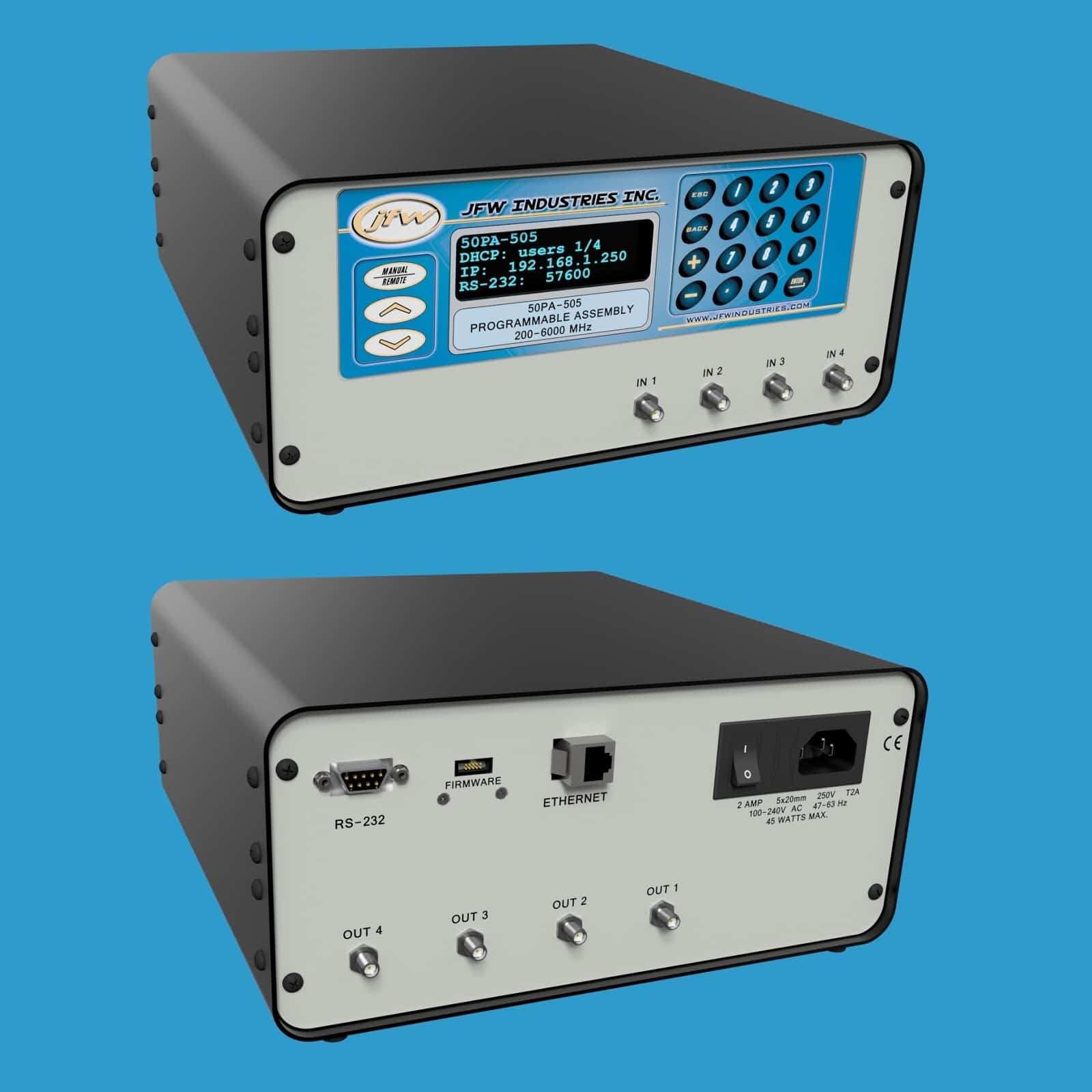

JFW 50PA-505是一款台式衰减器组件，内置4个50欧姆固态步进衰减器。衰减范围为0至63dB，步进精度1dB，工作频率覆盖200-6000 MHz。该组件支持手动操作与远程控制两种模式，配备50欧姆SMA母头或N型母头同轴射频连接器。输入射频连接器位于前面板，输出射频连接器位于后面板。虽然连接器标注为输入和输出，但衰减器本身为双向设计。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可通过前面板按键手动更改这些设置，也可通过NET或SERIAL远程命令进行配置。前面板显示屏可显示当前网络模式、IP地址及波特率等参数。

手动控制

手动控制菜单支持以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器进行渐变调节（Fade）
• 使用两个衰减器执行切换操作（Handover）

远程控制

该衰减器组件支持通过以太网连接或RS-232串口连接进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令进行配置。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉串口线缆（Null Modem）连接至测试系统，波特率最高支持155200，可通过前面板按键或SERIAL远程命令进行更改。

远程命令集

最新一代固件手册提供下载，其中列出了所有远程命令的语法格式与使用示例。该固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该测试系统支持的所有远程命令列表。
