JFW Industries 50PA-506 8通道步进衰减器组件

产品概述

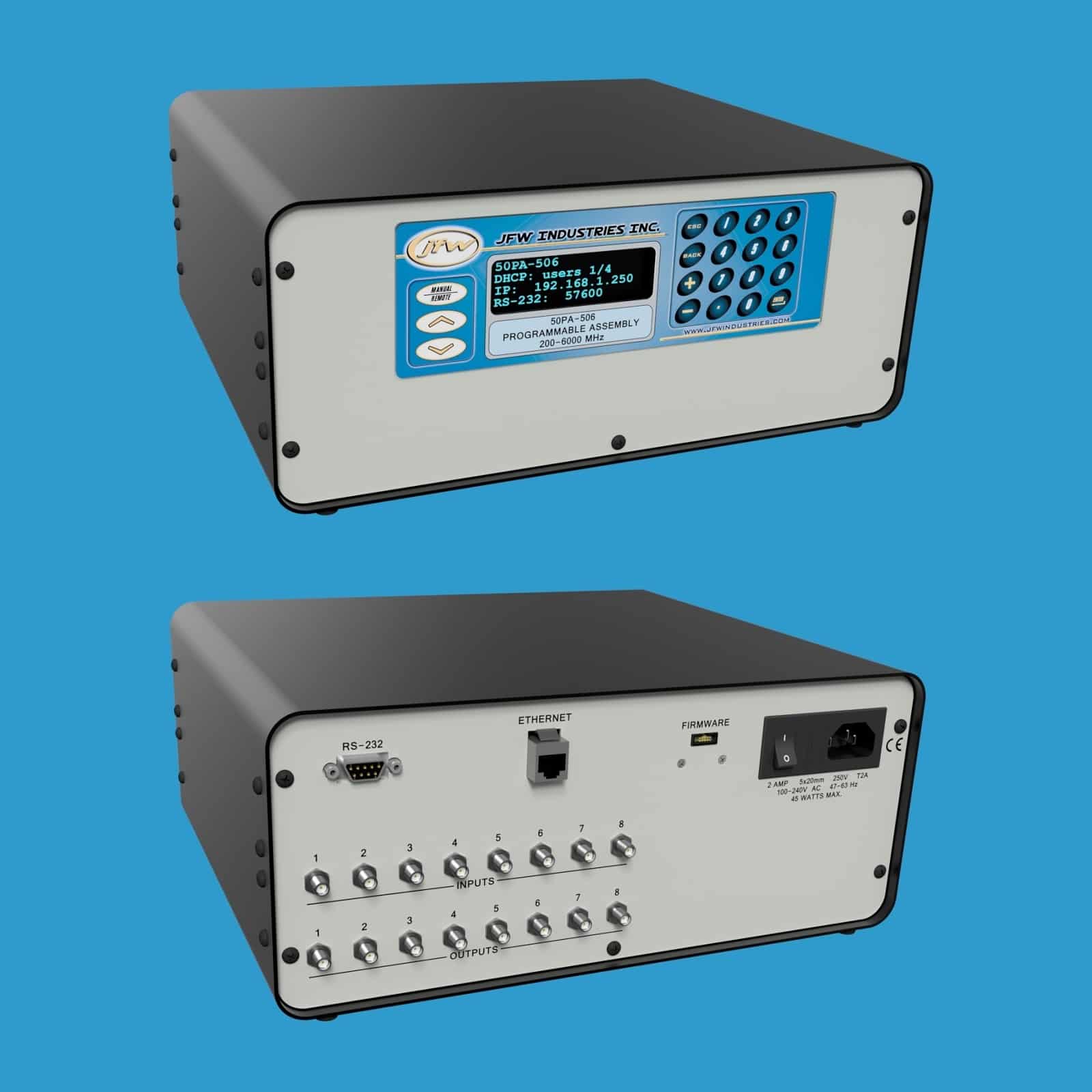

JFW Industries 50PA-506 是一款台式衰减器组件，内置8个固态步进衰减器，阻抗为50欧姆。衰减器的衰减范围为0至63dB，步进精度为1dB，工作频率覆盖200-6000 MHz。衰减器支持手动控制或远程控制，配备50欧姆SMA母头同轴射频连接器，连接器位于后面板并标注为输入和输出，但衰减器实际为双向设计。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置或读取衰减器数值、对衰减器执行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制，具体功能如下：

• 网络设置可通过键盘手动更改或使用NET远程命令修改
• 网络接口可设置为DHCP模式或固定地址模式
• RS-232连接使用交叉串行电缆（null modem）连接至测试系统
• 波特率最高可达155200 baud，可通过键盘或SERIAL远程命令更改

远程命令集

最新一代固件的firmware manual可供下载，手册中详细列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获取该特定测试系统所有可用远程命令的完整列表。
