JFW Industries 50PA-507 九通道台式步进衰减器组件

产品概述

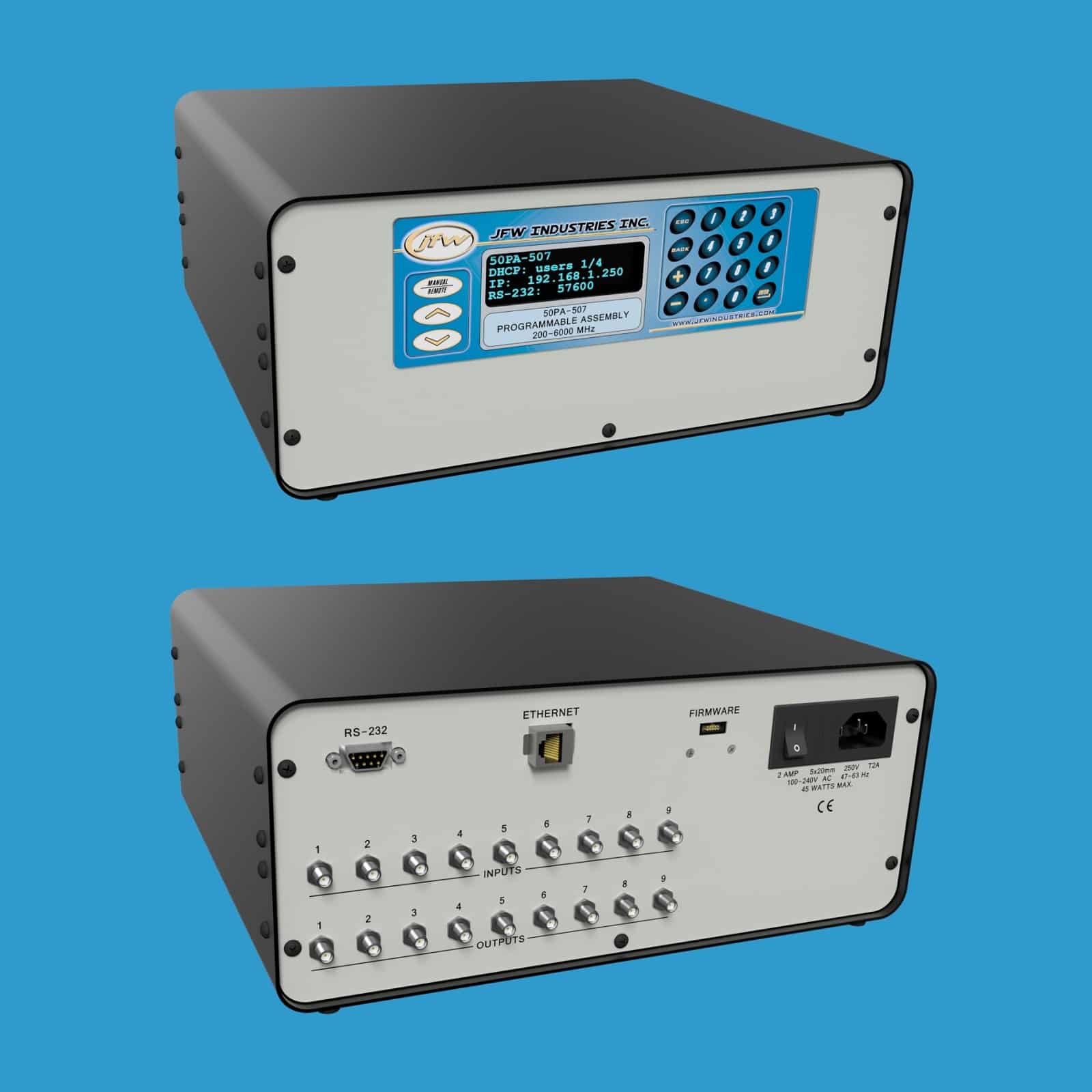

50PA-507 是 JFW Industries 推出的台式衰减器组件，内置 9 个固态步进衰减器，阻抗为 50 欧姆。衰减器的衰减范围为 0 至 63 dB，步进精度为 1 dB，工作频率覆盖 200-6000 MHz。衰减器支持手动或远程控制，配备 50 欧姆 SMA 母头同轴射频连接器，连接器位于后面板，标记为输入（Input）和输出（Output），但衰减器为双向设计。

默认设置

配备以太网/RS-232 远程控制的衰减器组件出厂时，网络接口默认设置为 DHCP 模式，串行波特率默认设置为 57600。这些设置可通过前面板按键手动更改，也可使用 NET 或 SERIAL 远程命令进行更改。前面板显示屏可显示当前网络模式、IP 地址和波特率设置。

手动控制

手动控制菜单允许用户设置或读取衰减器参数、对衰减器进行渐变调节，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件支持通过 以太网 或 串行连接（RS-232） 进行远程控制。网络设置可通过前面板按键手动更改，也可使用 NET 远程命令更改。网络接口可设置为 DHCP 模式或固定地址（Fixed Address）模式。RS-232 连接使用交叉串口线（null modem）与测试系统相连，支持高达 155200 波特的波特率。波特率可通过前面板按键手动更改，也可使用 SERIAL 远程命令更改。

远程命令集

最新一代固件手册可下载获取，手册中列出了所有远程命令及其语法和示例。固件采用简单的 ASCII 格式远程命令。当连接到 JFW 测试系统并发送 HELP 命令时，系统将返回该特定测试系统的所有远程命令列表。
