JFW Industries 50PA-517 四通道步进衰减器组件

产品概述

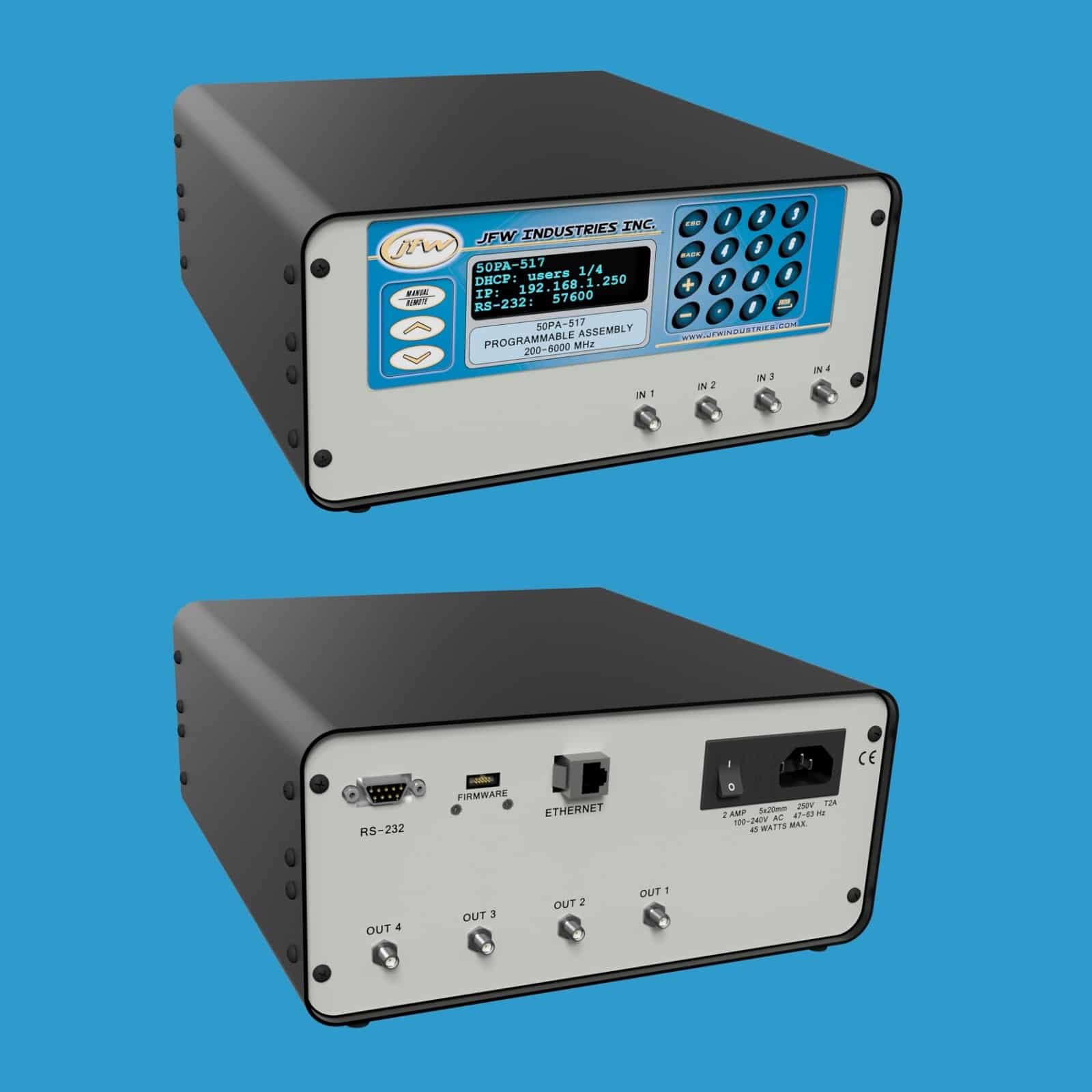

JFW Industries 50PA-517 是一款台式衰减器组件，内含4个50欧姆阻抗的固态步进衰减器。衰减范围为0至95dB，步进精度为1dB，工作频率覆盖200-6000 MHz。该衰减器支持手动控制和远程控制，可配备50欧姆SMA母头或N型母头同轴射频连接器。输入射频连接器位于前面板，输出射频连接器位于后面板。虽然连接器标注为输入和输出，但衰减器为双向设计，可反向使用。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率等设置信息。

手动衰减器控制

手动控制菜单支持以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器进行渐变（Fade）操作
• 使用两个衰减器执行切换（Handover）操作

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过按键手动更改，也可通过NET远程命令修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接需使用零调制解调器型串行电缆连接至测试系统，支持最高155200波特率。波特率可通过按键手动更改，也可通过SERIAL远程命令进行修改。

远程命令集

JFW Industries 提供最新一代固件的firmware manual下载，手册中列出了所有远程命令及其语法和示例。固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该测试系统支持的所有远程命令列表。
