JFW Industries 50PA-521 八通道衰减器组件 200-6000 MHz

产品概述

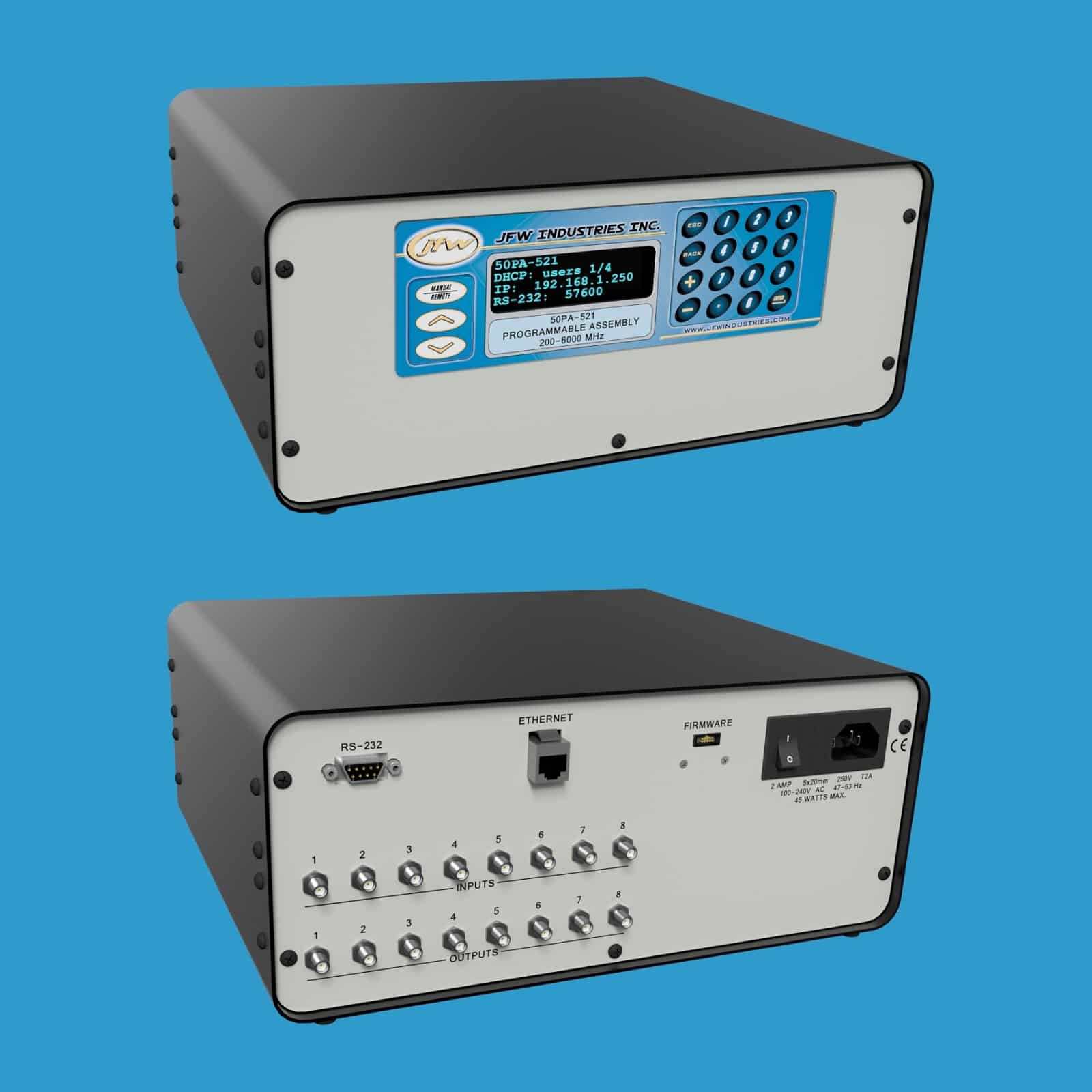

JFW Industries 50PA-521是一款台式衰减器组件，内置8个固态步进衰减器，阻抗为50欧姆。衰减器衰减范围为0至95dB，步进1dB，工作频率范围200-6000 MHz。衰减器支持手动或远程控制。可选配50欧姆N型母头或SMA母头同轴射频连接器，射频连接器位于后面板。射频连接器标注为输入和输出，但衰减器为双向器件。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令远程更改。前面板显示屏可显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置或读取衰减器、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可通过NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆实现与测试系统的RS-232连接。支持最高155200波特的波特率，波特率可通过键盘手动更改或通过SERIAL远程命令远程更改。

远程命令集

最新一代固件的固件手册可供下载，手册列出了所有远程命令及其语法和示例。固件使用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
