JFW Industries 50PA-609 6通道步进衰减器组件

产品概述

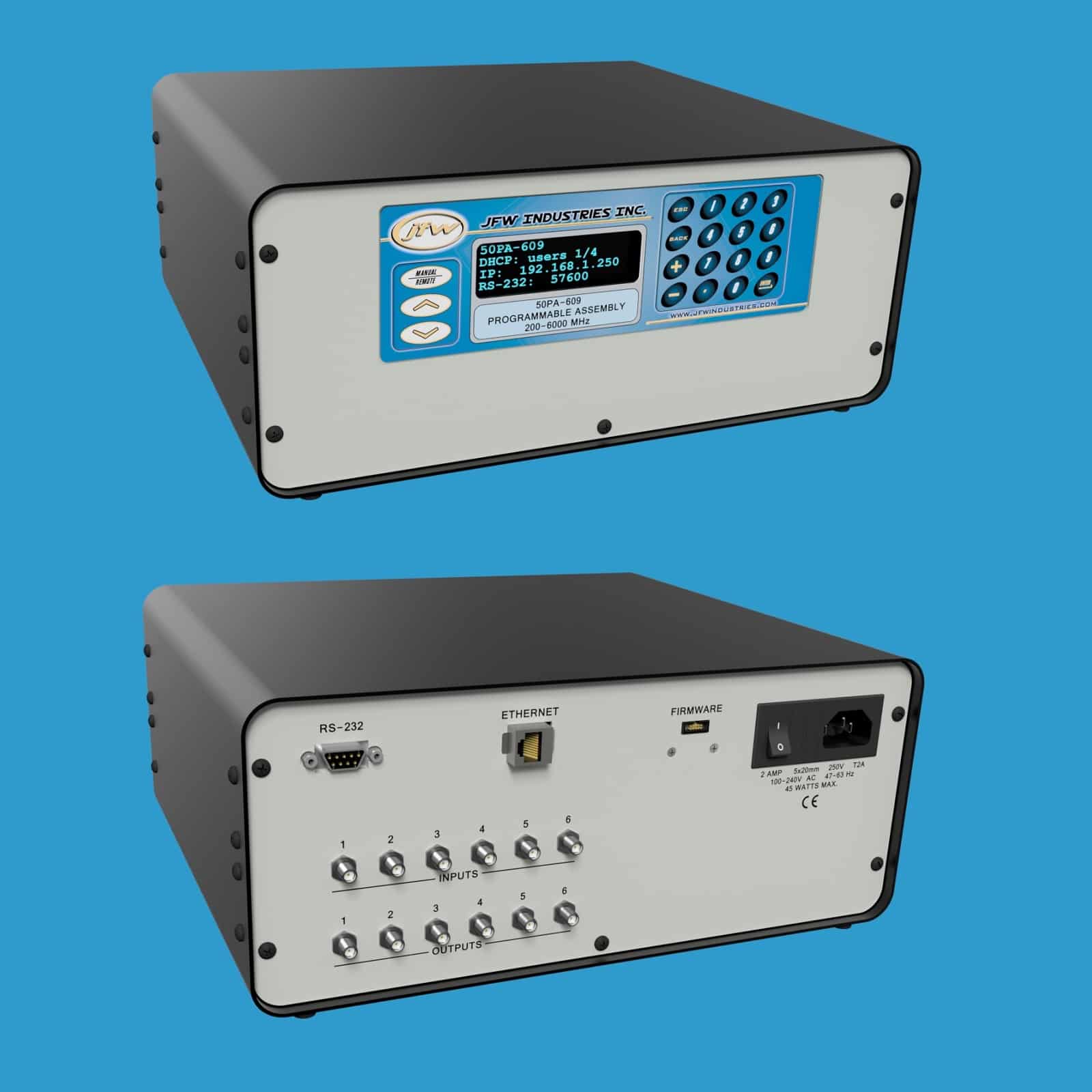

50PA-609是一款台式衰减器组件，内置6个50欧姆阻抗的固态步进衰减器。衰减器的衰减范围为0至95dB，步进为1dB，工作频率范围为200-6000 MHz。衰减器支持手动控制或远程控制。设备配备50欧姆SMA母头同轴射频连接器，连接器位于后面板。射频连接器标注为输入和输出，但衰减器为双向设计。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过键盘手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置/读取衰减器、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（即RS-232）进行远程控制。网络设置可通过键盘手动更改，也可通过NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆实现与测试系统的RS-232连接。支持高达155200波特率。波特率可通过键盘手动更改，也可通过SERIAL远程命令进行修改。

远程命令集

最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其命令语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。
