JFW Industries 50PA-628 12路步进衰减器组件

产品概述

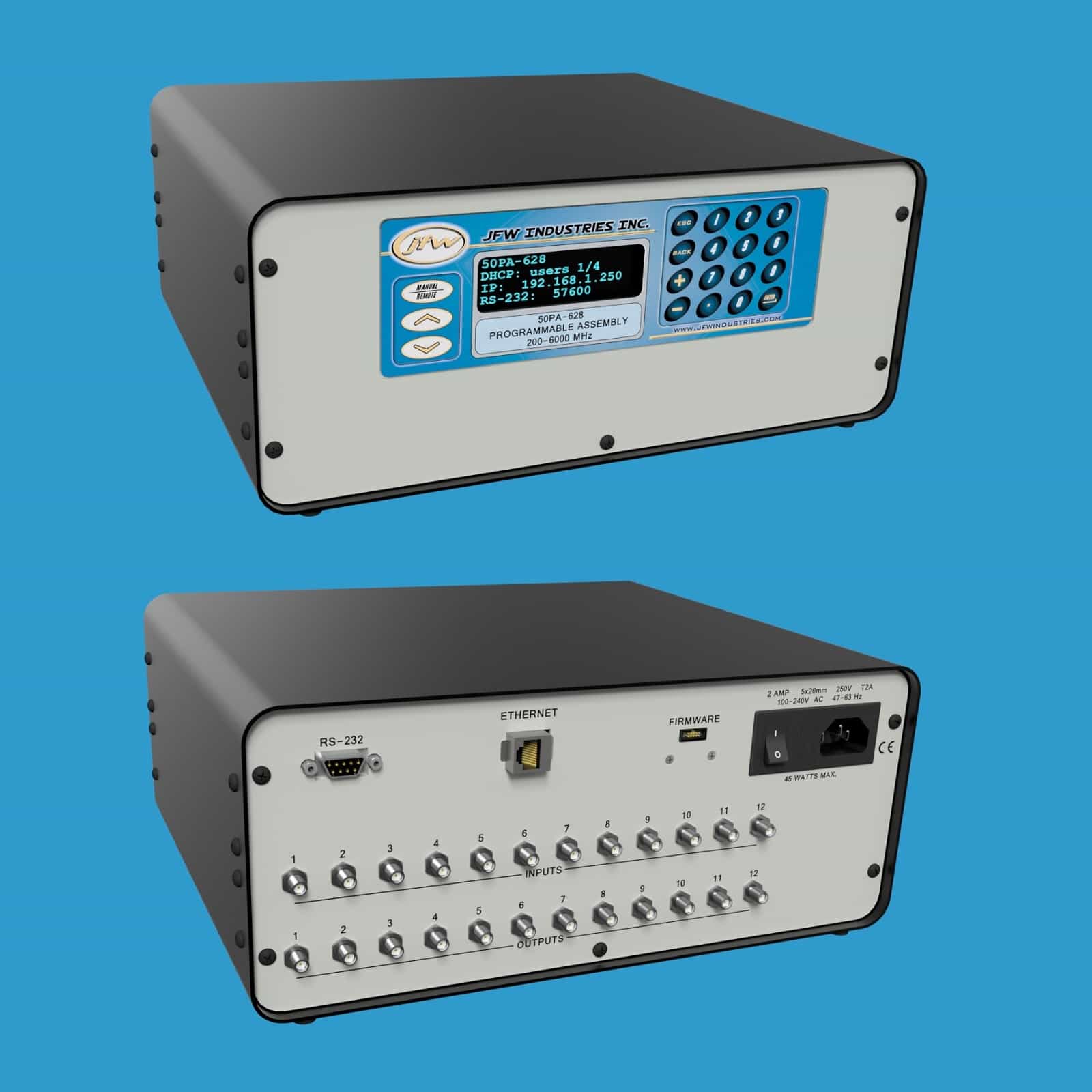

JFW Industries 50PA-628 是一款台式衰减器组件，内置 12 个固态步进衰减器，阻抗为 50 欧姆。衰减器的衰减范围为 0 至 63 dB，步进精度为 1 dB，工作频率范围为 200-6000 MHz。衰减器支持手动控制或远程控制。该组件可选配 50 欧姆 N 型母头或 SMA 型母头同轴射频连接器，连接器位于后面板上。射频连接器标注为输入（Input）和输出（Output），但衰减器为双向设计，信号可任意方向传输。

默认设置

配备以太网/RS-232 远程控制功能的衰减器组件出厂时默认网络接口设置为 DHCP 模式，串口波特率设置为 57600。用户可通过前面板按键手动更改这些设置，也可使用 NET 或 SERIAL 远程命令进行修改。前面板显示屏可显示当前网络模式、IP 地址和波特率等设置信息。

手动衰减器控制

手动控制菜单允许用户设置或读取单个衰减器的衰减值、对衰减器进行渐变调节（fade），或使用两个衰减器执行切换操作（handover）。

远程衰减器控制

该衰减器组件支持通过 以太网连接 或 串口连接（RS-232） 进行远程控制。网络设置可通过前面板按键手动更改，也可使用 NET 远程命令进行修改。网络接口可设置为 DHCP 模式 或 固定地址模式。RS-232 连接使用交叉串口线缆（null modem cable）连接至测试系统，支持高达 155200 baud 的波特率。波特率可通过前面板按键手动更改，也可使用 SERIAL 远程命令进行修改。

远程命令集

JFW Industries 提供最新一代固件的固件手册（firmware manual），其中列出了所有远程命令及其语法和示例。固件采用简单的 ASCII 格式远程命令。如果连接到 JFW 测试系统并发送 HELP 命令，系统将返回该特定测试系统所有可用远程命令的列表。
