JFW Industries 50PA-809 六通道步进衰减器组件

产品描述

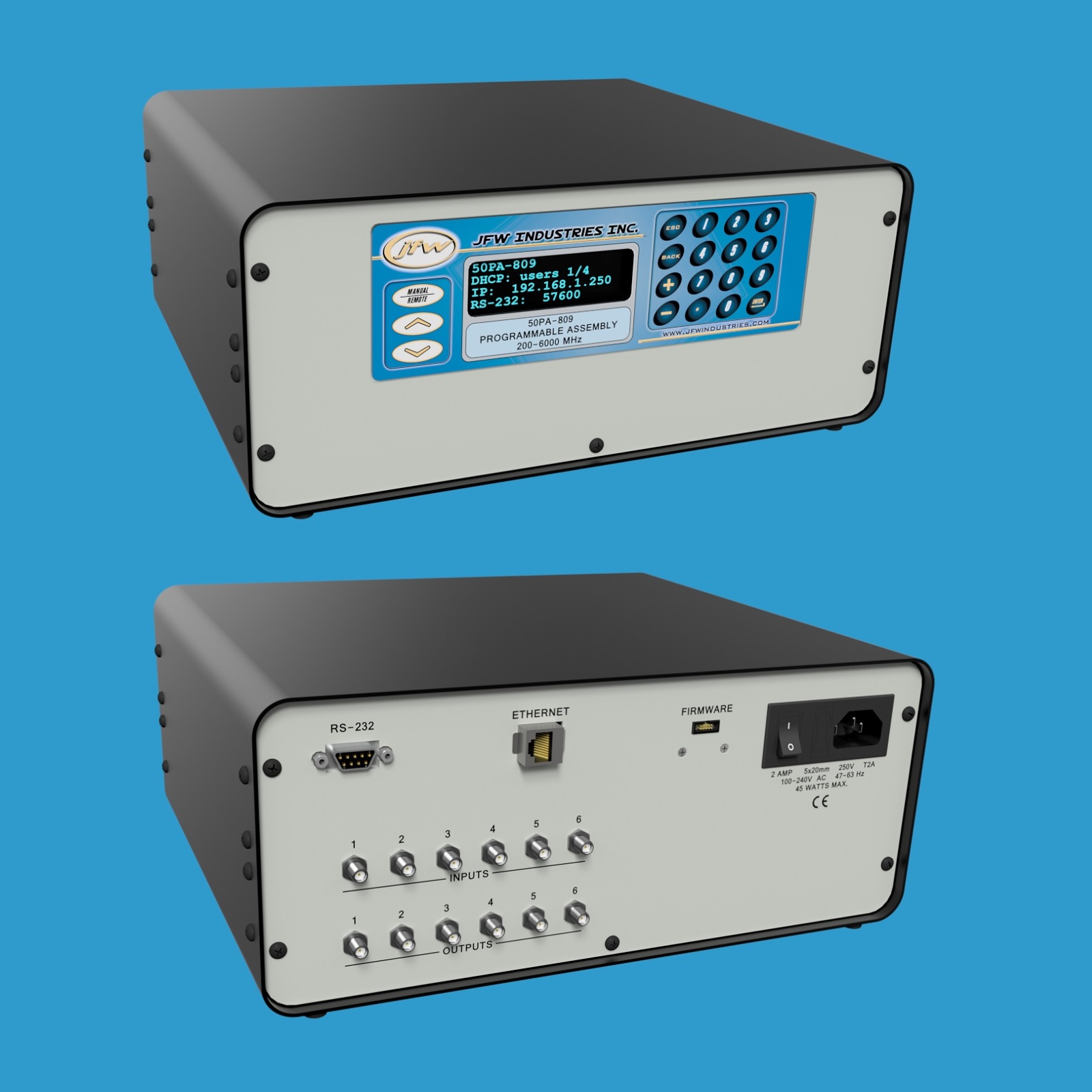

50PA-809 是一款台式衰减器组件，内置6个50欧姆阻抗的固态步进衰减器。衰减器的衰减范围为0至63dB，步进为1dB，工作频率覆盖200-6000 MHz。衰减器支持手动控制或远程控制。设备配备50欧姆SMA母头同轴射频连接器，射频连接器位于后面板。连接器标注为输入（Input）和输出（Output），但衰减器为双向设计，信号可双向传输。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些参数可通过前面板键盘手动更改，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示网络模式、IP地址及波特率等当前设置信息。

手动衰减器控制

手动控制菜单提供以下功能：

• 设置或读取单个衰减器的衰减值
• 对衰减器执行渐变量调节（Fade）操作
• 使用两个衰减器执行信号切换（Handover）操作

远程衰减器控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制，主要特性包括：

• 网络接口可设置为DHCP模式或固定地址（Fixed Address）模式
• 网络参数可通过键盘手动更改或使用NET远程命令远程修改
• RS-232连接使用零调制解调器（Null Modem）型串口电缆与测试系统对接
• 支持波特率最高可达155200
• 波特率可通过键盘手动更改或使用SERIAL远程命令远程修改

远程命令集

最新一代固件手册可供下载，手册中详细列出了所有远程命令的语法格式及使用示例。固件采用简洁的ASCII格式远程命令协议。当连接至JFW测试系统后，发送HELP命令即可获取该测试系统支持的所有远程命令列表。
