JFW Industries 50PA-864 双衰减器组件 (DC-1000 MHz, 0-127dB)

产品概述

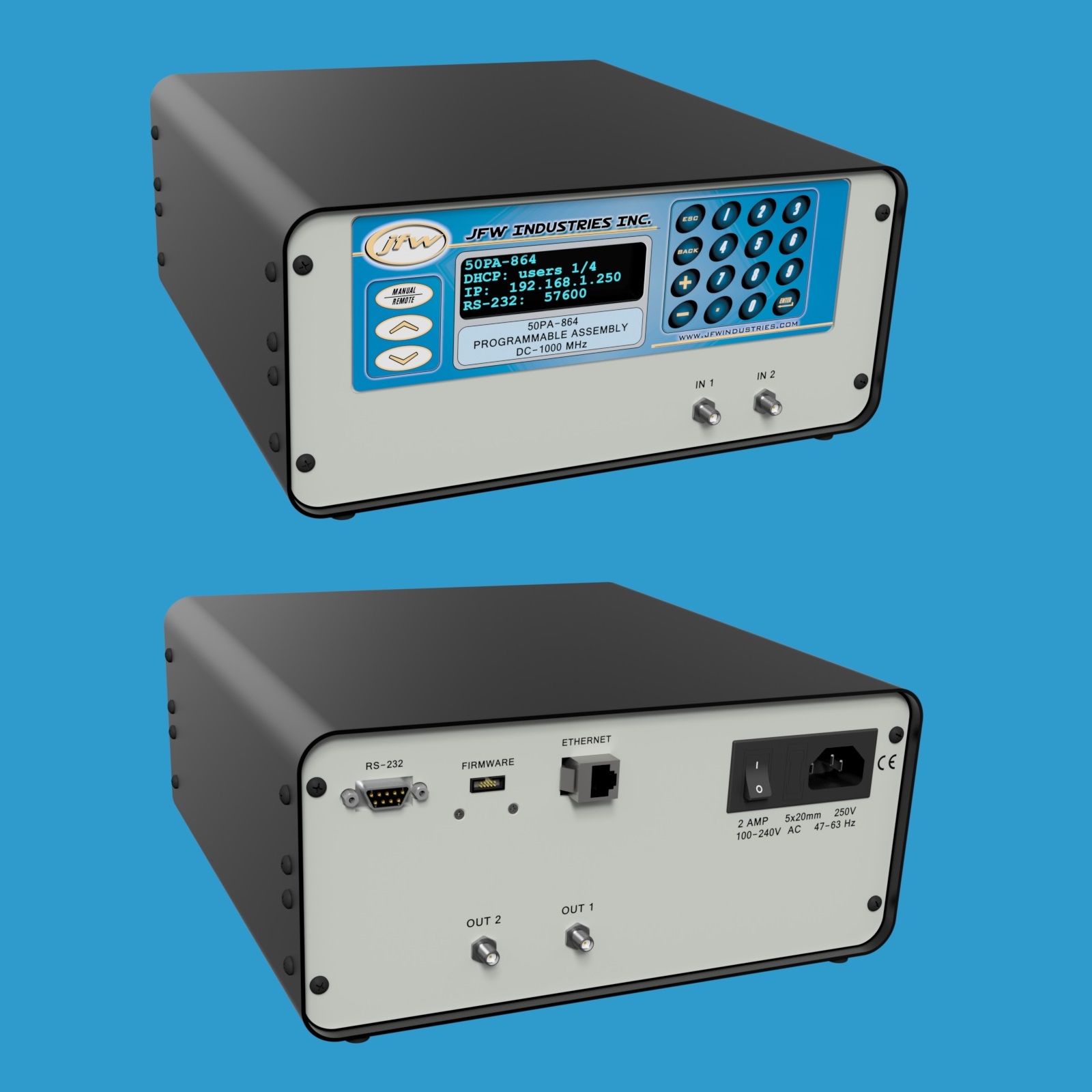

50PA-864 是一款台式衰减器组件，包含两个具有50欧姆阻抗的继电器步进衰减器。衰减器的衰减范围为0至127dB，步进为1dB，工作频率为DC-1000 MHz。衰减器支持手动或远程控制。提供50欧姆SMA母头或N型母头同轴射频连接器。输入射频连接器位于前面板，输出射频连接器位于后面板。虽然射频连接器标记为输入和输出，但衰减器是双向的。

默认设置

带有以太网/RS-232远程控制的衰减器组件在出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可以通过键盘手动更改，或使用NET或SERIAL远程命令进行远程更改。前面板显示屏会显示网络模式、IP地址和波特率的当前设置。

手动衰减器控制

手动控制菜单允许您将每个衰减器地址设置为特定的衰减值。如果您滚动浏览衰减器地址编号，将显示当前的dB设置。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可以通过键盘手动更改，或使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式。使用交叉串行电缆建立与测试系统的RS-232连接。支持高达155200的波特率。波特率可以通过键盘手动更改，或使用SERIAL远程命令进行远程更改。

远程命令集

我们最新一代固件的固件手册可供下载。该手册列出了我们所有的远程命令及其命令语法和示例。我们的固件使用简单的ASCII格式远程命令。如果您连接到JFW测试系统并发送HELP命令，它将返回该特定测试系统的所有远程命令列表。
