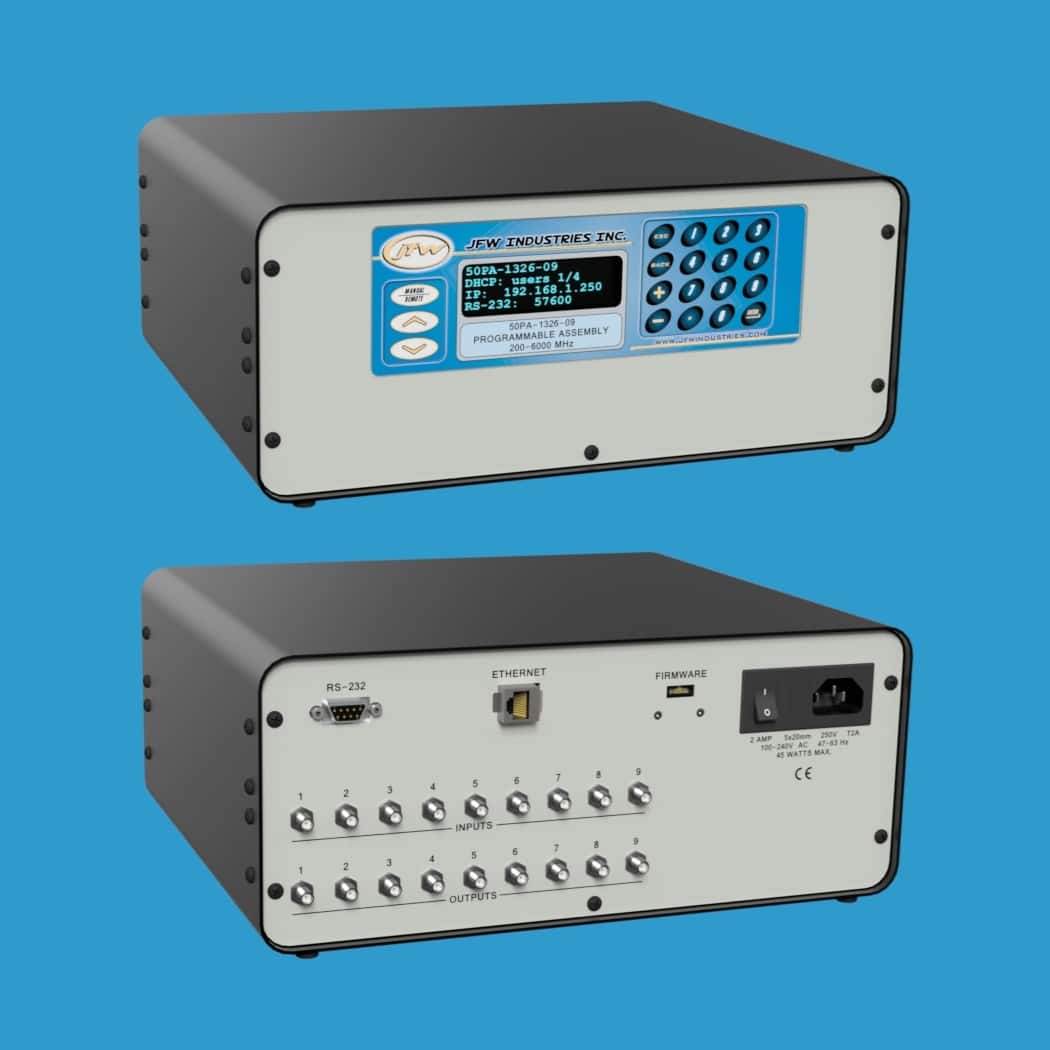

JFW Industries 50PA-1326-XX 台式衰减器组件

产品概述

JFW Industries 50PA-1326-XX 是一款高性能台式衰减器组件，内置50欧姆固态步进衰减器，适用于各种射频测试应用。该组件支持1至9路衰减器灵活配置，衰减范围为0至127dB（1dB步进），工作频率覆盖200-6000 MHz，满足广泛的测试需求。射频连接器标注为"输入"和"输出"仅为命名惯例，衰减器实际支持双向操作。

主要特性

• 衰减器数量：可选1至9路衰减器
• 衰减范围：0至127dB，1dB步进
• 工作频率：200-6000 MHz
• 阻抗：50欧姆
• 射频连接器：50欧姆SMA母头连接器，位于后面板
• 双向设计：衰减器支持双向操作
• 控制方式：支持手动控制和远程控制

型号示例

• 50PA-1326-01 SMA（1路衰减器，SMA母头）
• 50PA-1326-02 SMA（2路衰减器，SMA母头）
• 50PA-1326-03 SMA（3路衰减器，SMA母头）
• 50PA-1326-04 SMA（4路衰减器，SMA母头）
• 50PA-1326-05 SMA（5路衰减器，SMA母头）
• 50PA-1326-06 SMA（6路衰减器，SMA母头）
• 50PA-1326-07 SMA（7路衰减器，SMA母头）
• 50PA-1326-08 SMA（8路衰减器，SMA母头）
• 50PA-1326-09 SMA（9路衰减器，SMA母头）

手动控制

手动控制菜单允许用户设置或读取衰减器状态、执行衰减器渐变操作，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用零调制解调器类型串口电缆，波特率最高可达155200 baud，可通过键盘手动更改或使用SERIAL远程命令进行调整。

远程命令集

最新一代固件手册可供下载，手册中列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
