JFW Industries 50PA-1322-XX 多通道台式步进衰减器组件

产品概述

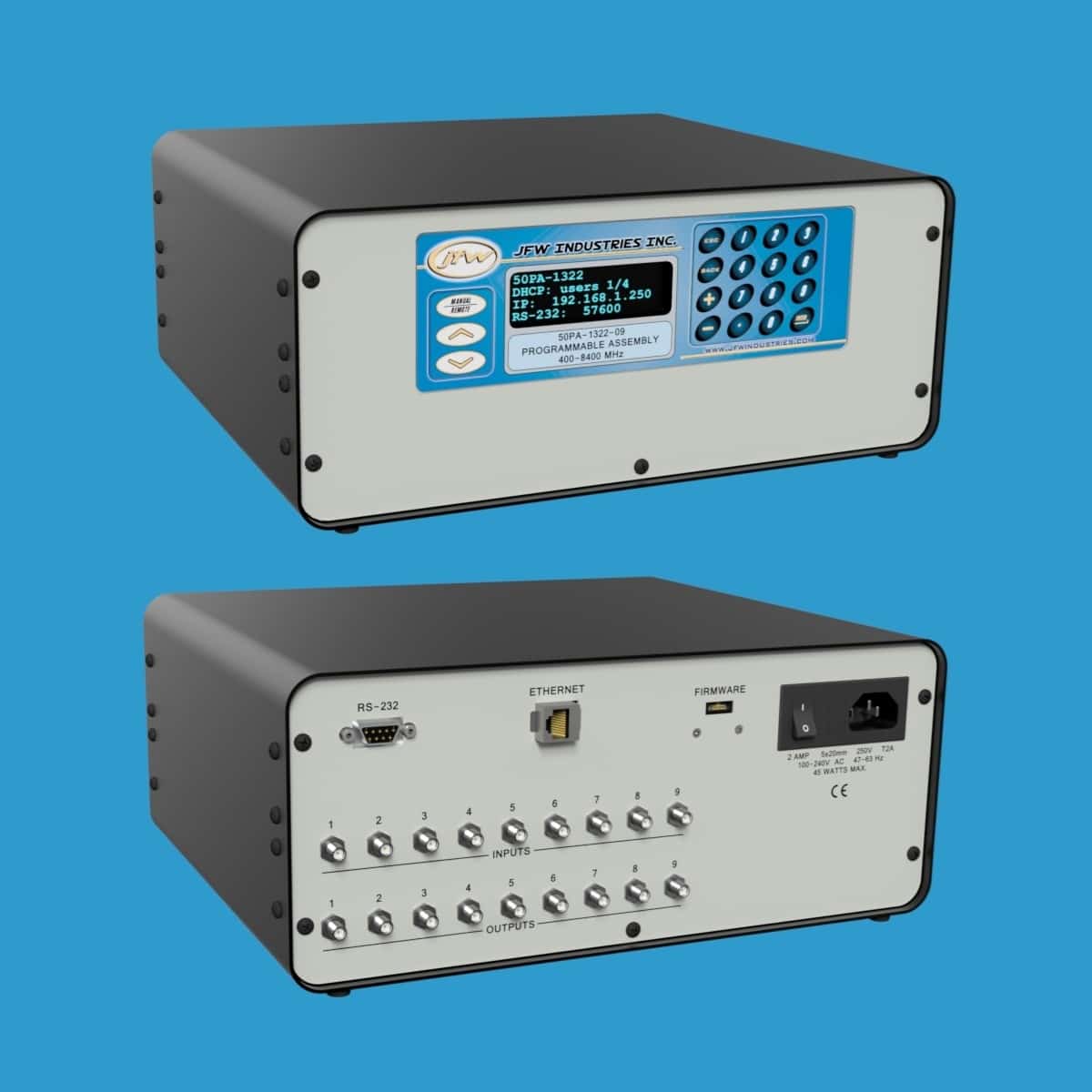

JFW Industries 50PA-1322-XX 是一款高性能台式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至9个衰减器通道。该组件工作频率范围为400-8400 MHz，衰减范围覆盖0至95dB，步进精度为1dB。设备支持手动和远程双重控制模式，并配备位于后面板的50欧姆SMA母头射频连接器。需要注意的是，射频端口标记的“输入”和“输出”仅为命名习惯，衰减器本身支持双向信号传输。

型号配置示例

• 50PA-1322-01 SMA：1通道衰减器（SMA母头）
• 50PA-1322-02 SMA：2通道衰减器（SMA母头）
• 50PA-1322-03 SMA：3通道衰减器（SMA母头）
• 50PA-1322-04 SMA：4通道衰减器（SMA母头）
• 50PA-1322-05 SMA：5通道衰减器（SMA母头）
• 50PA-1322-06 SMA：6通道衰减器（SMA母头）
• 50PA-1322-07 SMA：7通道衰减器（SMA母头）
• 50PA-1322-08 SMA：8通道衰减器（SMA母头）
• 50PA-1322-09 SMA：9通道衰减器（SMA母头）

手动控制功能

通过设备面板的手动控制菜单，用户可以轻松执行以下操作：

• 设置或读取指定衰减器的衰减值
• 对衰减器进行平滑渐变（Fade）调节
• 使用两个衰减器执行信号切换（Handover）操作

远程控制与通信

该衰减器组件支持通过以太网或串行接口（RS-232）进行远程控制：

• 网络设置：可通过前面板键盘手动更改，或使用 NET 远程命令进行修改。网络接口支持 DHCP 模式或固定 IP 地址模式，所有新出厂的测试系统默认配置为 DHCP 模式。
• 串口连接：RS-232 连接需使用交叉串口线（Null Modem）。支持高达 155200 bps 的波特率，可通过键盘手动调整或使用 SERIAL 远程命令进行更改。

远程命令集

最新一代固件手册可供下载，该固件手册详细列出了所有远程命令的语法和示例。系统固件采用简单的 ASCII 格式远程命令。当连接到 JFW 测试系统时，只需发送 HELP 命令，系统便会返回该特定测试系统支持的所有远程命令列表。
