JFW Industries 50PA-1088-XX 1-9通道30-3000MHz步进衰减器组件
品牌: JFW Industries
型号: 50PA-1088-XX
JFW Industries 50PA-1088-XX 是一款台式衰减器组件，内置1至9个50欧姆固态步进衰减器。频率范围30-3000 MHz，衰减范围0-127dB（1dB步进），支持手动与远程控制，配备SMA母头连接器，适用于各类射频测试系统。
产品详情
产品概述

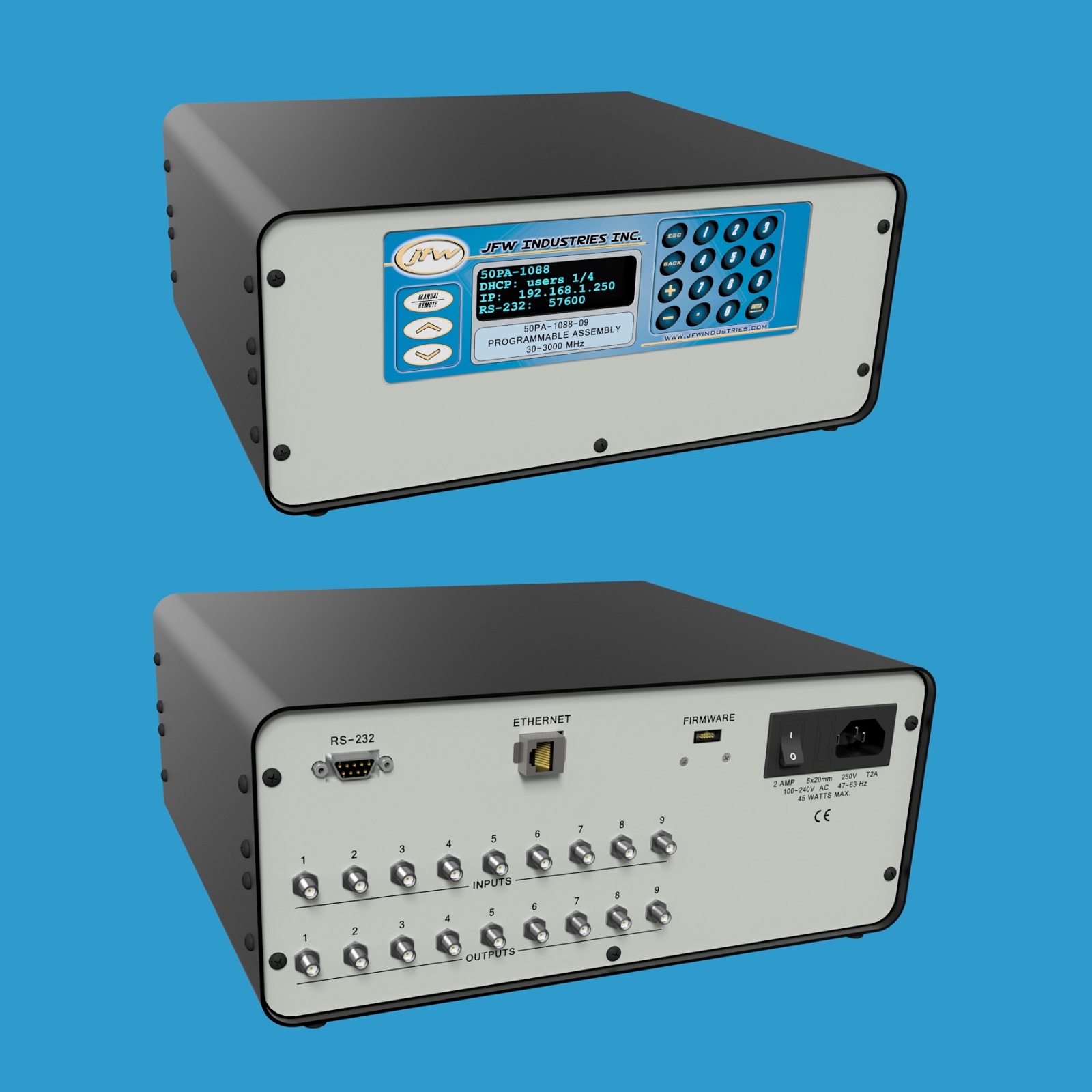

JFW Industries 50PA-1088-XX 是一款台式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至9个衰减器。该组件的工作频率范围为30-3000 MHz，衰减范围为0至127dB，步进为1dB。衰减器支持手动或远程控制，并配备位于后面板的50欧姆SMA母头射频连接器。面板上的“输入”和“输出”标识仅为命名约定，衰减器本身支持双向传输。
示例型号
- 50PA-1044-01 SMA：1个衰减器，配备SMA母头
- 50PA-1044-04 SMA：4个衰减器，配备SMA母头
- 50PA-1044-08 SMA：8个衰减器，配备SMA母头
- 50PA-1044-09 SMA：9个衰减器，配备SMA母头
手动衰减器控制
手动控制菜单允许用户设置或读取衰减器状态、对衰减器进行淡入淡出操作，或使用两个衰减器执行切换操作。
远程衰减器控制
该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过前面板键盘手动更改，或使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。测试系统的RS-232连接需使用零调制解调器类型的串行电缆。系统支持高达155200波特率的通信，波特率可通过键盘手动更改或使用SERIAL远程命令进行修改。
远程命令集
最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其语法和示例。我们的固件采用简单的ASCII格式远程命令。如果您已连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统所有远程命令的列表。
