JFW Industries 50PA-976-XX 1-4通道机架式步进衰减器组件

产品概述

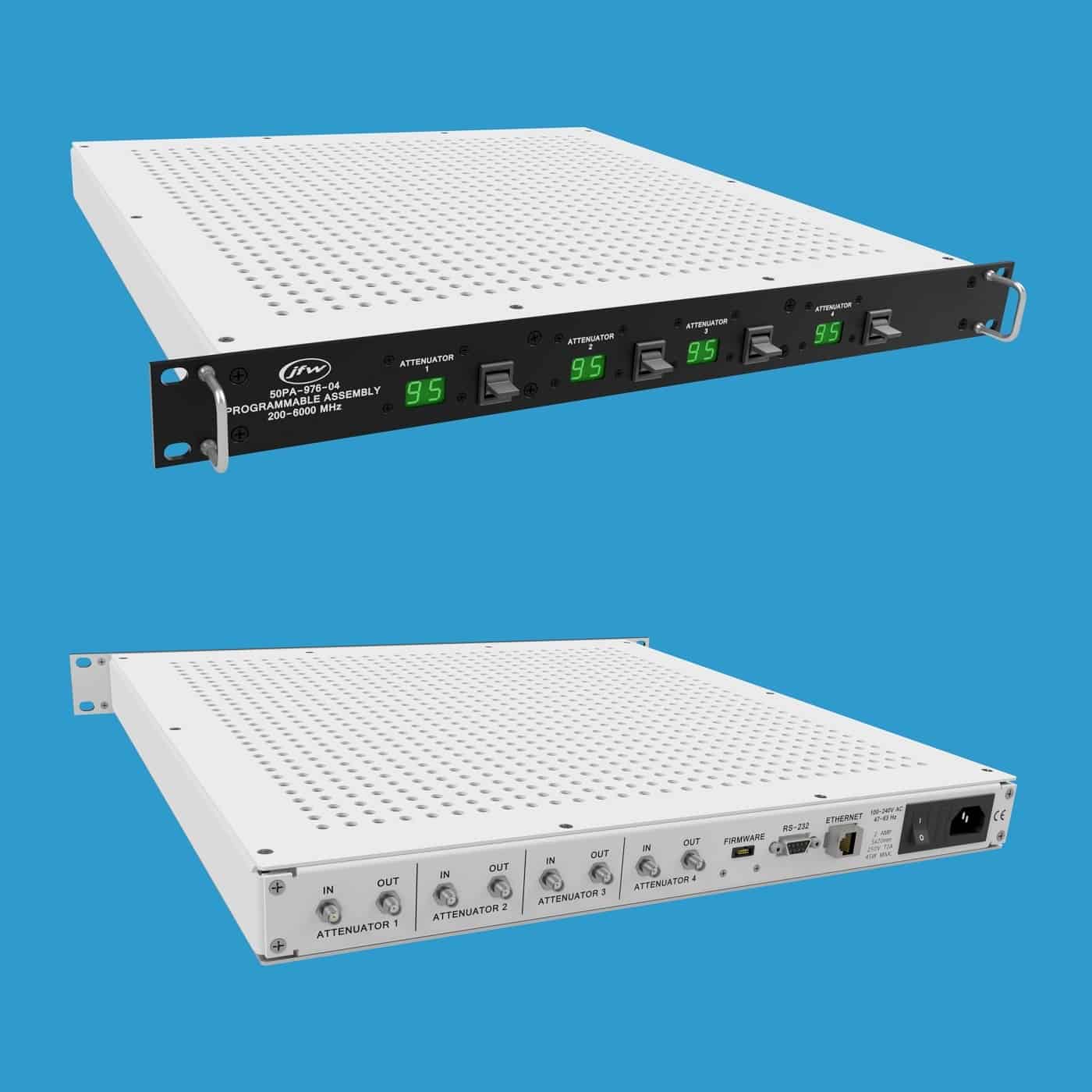

JFW Industries 50PA-976-XX 是一款19英寸1RU机架式衰减器组件，内置50欧姆固态步进衰减器。用户可选择配置1至4个衰减器通道。其工作频率范围为200-6000 MHz，衰减范围为0至95dB，步进为1dB。该组件支持手动或远程控制，前面板可实时显示每个衰减器的当前设定值。在运行远程测试脚本时，您可以实时观察dB值的变化。射频连接器位于前面板，提供SMA母头或N型母头50欧姆同轴选项。虽然连接器标注为输入和输出，但衰减器支持双向传输。

可选型号

• 50PA-976-01 SMA：SMA接口（1个衰减器）
• 50PA-976-02 SMA：SMA接口（2个衰减器）
• 50PA-976-03 SMA：SMA接口（3个衰减器）
• 50PA-976-04 SMA：SMA接口（4个衰减器）
• 50PA-976-01 N：N型接口（1个衰减器）
• 50PA-976-02 N：N型接口（2个衰减器）
• 50PA-976-03 N：N型接口（3个衰减器）
• 50PA-976-04 N：N型接口（4个衰减器）

手动衰减控制

前面板配有两个手动拨杆开关，每个开关控制一个衰减器。拨杆可用于向上或向下调节衰减量。该开关为瞬时型设计，支持“点击步进”或“长按连续调节”模式。每个衰减器的当前dB设定值直接显示在前面板对应的拨杆开关上方。如果有远程用户正在更改衰减值，您也可以在前面板上实时看到所有这些变化。

远程衰减控制

该衰减器组件支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络接口可设置为DHCP模式或固定IP地址模式，所有全新测试系统出厂时默认配置为DHCP模式。通过零调制解调器串口电缆连接RS-232，支持高达155200 Baud的波特率。

远程命令集

最新一代固件的固件手册可供下载，其中列出了所有远程命令的语法和示例。我们的固件采用简单的ASCII格式远程命令。如果您连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
