JFW Industries 50PA-998-XX 1-4通道30-3000MHz步进衰减器组件

产品概述

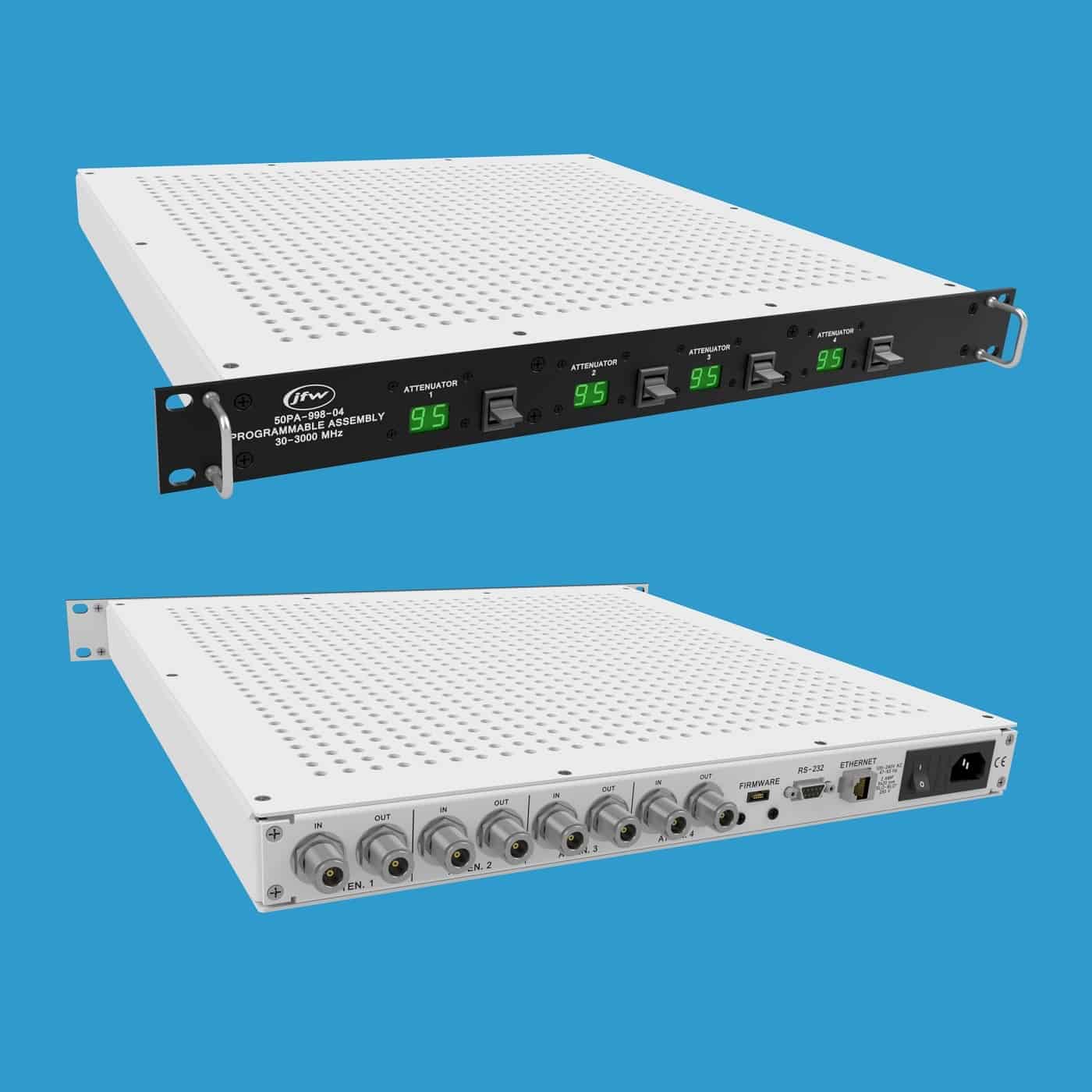

JFW Industries 50PA-998-XX 是一款19英寸机架安装式衰减器组件，高度为1RU，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至4个衰减器。该组件工作频率范围为30-3000 MHz，衰减范围为0至95dB，步进为1dB。衰减器支持手动或远程控制，每个衰减器的当前设置值均实时显示在前面板上。无论是手动调节还是远程执行测试脚本，显示屏上的dB值都会实时更新。射频连接器位于前面板，提供SMA母头或N型母头50欧姆同轴接口可选（注：虽然接口标有输入和输出，但衰减器支持双向传输）。

可选型号

• 50PA-998-01 SMA（1个衰减器，SMA接口）
• 50PA-998-02 SMA（2个衰减器，SMA接口）
• 50PA-998-03 SMA（3个衰减器，SMA接口）
• 50PA-998-04 SMA（4个衰减器，SMA接口）
• 50PA-998-01 N（1个衰减器，N型接口）
• 50PA-998-02 N（2个衰减器，N型接口）
• 50PA-998-03 N（3个衰减器，N型接口）
• 50PA-998-04 N（4个衰减器，N型接口）

手动控制功能

前面板配备两个手动拨杆开关，每个拨杆控制一个衰减器，可用于向上或向下调节衰减量。拨杆采用瞬时开关设计，支持轻触步进或长按连续调节模式。每个衰减器的当前dB设置值直接显示在其对应拨杆的上方。如果存在远程连接的用户正在更改衰减值，前面板也会实时同步显示这些变化。

远程控制功能

该衰减器组件支持通过以太网或串口（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定IP地址模式，出厂默认配置为DHCP模式。通过RS-232连接测试系统时，需使用交叉串口线，支持的最高波特率可达155200 Baud。

远程命令集

最新一代固件的固件手册可供下载，其中详细列出了所有远程命令的语法与示例。我们的固件采用简单的ASCII格式远程命令。如果您已连接到JFW测试系统，只需发送HELP命令，系统便会返回适用于该特定测试系统的所有远程命令列表。
