JFW Industries 50PA-1002-XX 多通道步进衰减器组件

产品概述

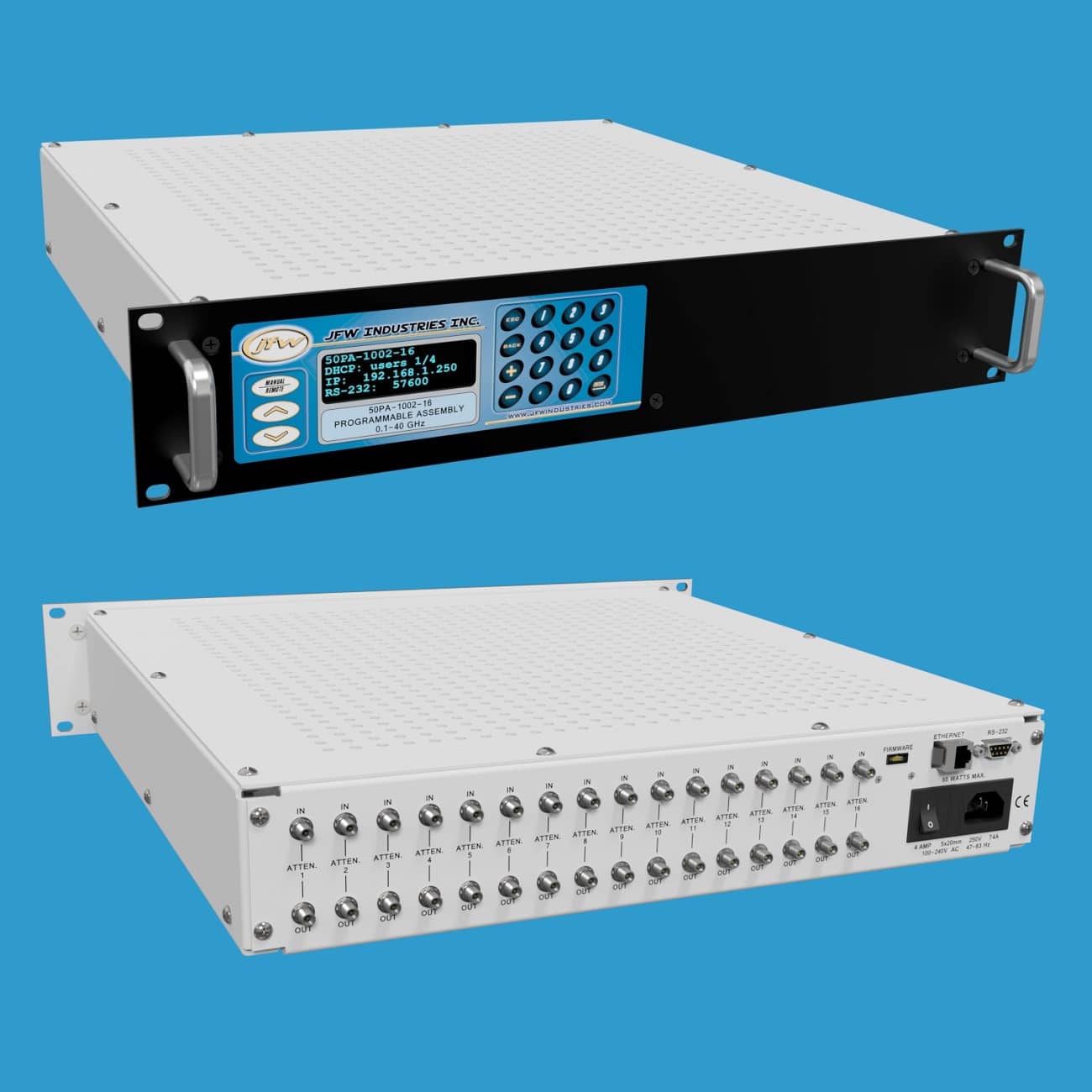

50PA-1002-XX是JFW Industries推出的一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择1至16路衰减器配置，衰减范围为0至31dB，步进精度为1dB，工作频率覆盖100 MHz至40 GHz。衰减器支持手动和远程控制两种方式，配备2.92 mm母头50欧姆同轴射频连接器，连接器位于后面板，标注为输入和输出，但衰减器实际为双向设计。

型号配置

以下为可选型号及其对应的衰减器数量：

• 50PA-1002-01 2.92MM（1路衰减器）
• 50PA-1002-02 2.92MM（2路衰减器）
• 50PA-1002-04 2.92MM（4路衰减器）
• 50PA-1002-08 2.92MM（8路衰减器）
• 50PA-1002-10 2.92MM（10路衰减器）
• 50PA-1002-12 2.92MM（12路衰减器）
• 50PA-1002-14 2.92MM（14路衰减器）
• 50PA-1002-16 2.92MM（16路衰减器）

手动控制

手动控制菜单允许用户设置或读取衰减器参数、对衰减器进行渐变调节，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件支持通过以太网或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用交叉串口电缆，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令远程更改。

远程命令集

最新一代固件手册可供下载查阅，手册中列出了所有远程命令及其语法和示例。固件采用简洁的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该测试系统支持的所有远程命令列表。
