JFW Industries 50PA-1020-XX 1-8路衰减器组件 DC-1GHz 0-127dB

产品概述

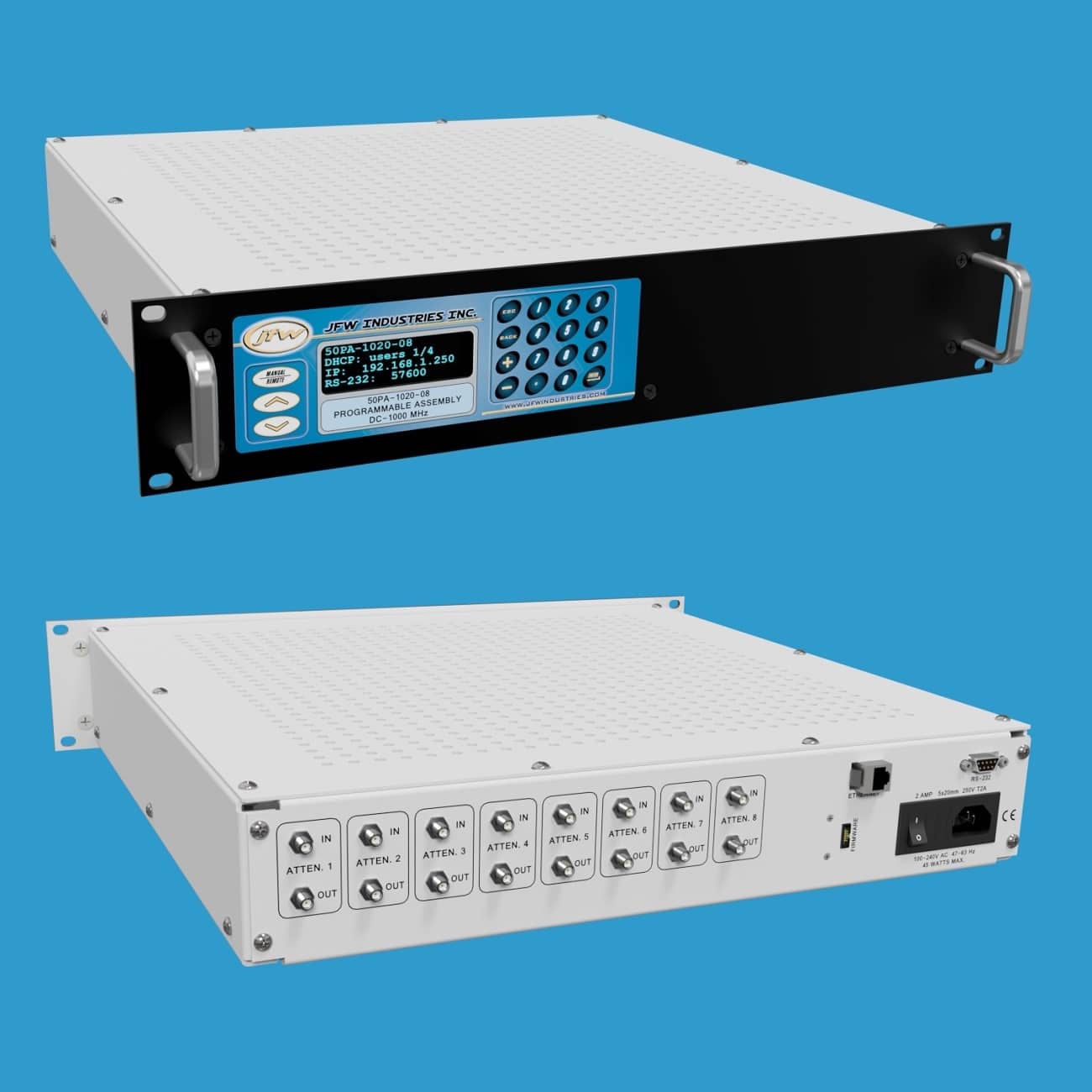

50PA-1020-XX 是一款19英寸机架式衰减器组件，内置50欧姆继电器步进衰减器，额定输入功率为2瓦。用户可根据需求选择配置1至8个衰减器。衰减器的工作频率范围为直流至1000 MHz，衰减范围为0至127 dB，步进为1 dB。该设备支持手动或远程控制，背面面板配备N型母头或SMA型母头50欧姆同轴射频连接器。射频连接器标有输入和输出，但衰减器支持双向传输。

型号示例

• 50PA-1020-01 SMA（1个衰减器，SMA接口）
• 50PA-1020-02 SMA（2个衰减器，SMA接口）
• 50PA-1020-04 SMA（4个衰减器，SMA接口）
• 50PA-1020-06 SMA（6个衰减器，SMA接口）
• 50PA-1020-08 SMA（8个衰减器，SMA接口）
• 50PA-1020-01 N（1个衰减器，N型接口）
• 50PA-1020-02 N（2个衰减器，N型接口）
• 50PA-1020-04 N（4个衰减器，N型接口）
• 50PA-1020-06 N（6个衰减器，N型接口）
• 50PA-1020-08 N（8个衰减器，N型接口）

手动衰减器控制

手动控制菜单允许您将每个衰减器地址设置为特定的衰减值。在滚动浏览衰减器地址编号时，屏幕将显示当前的dB设置值。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。通过零调制解调器类型的串行电缆将RS-232连接至测试系统，支持高达155200波特率的传输。波特率可通过键盘手动更改，或使用SERIAL远程命令进行远程更改。

远程命令集

最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其语法和示例。我们的固件使用简单的ASCII格式远程命令。如果您连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
