JFW Industries 50PA-125-XX 1-8通道步进衰减器组件

产品概述

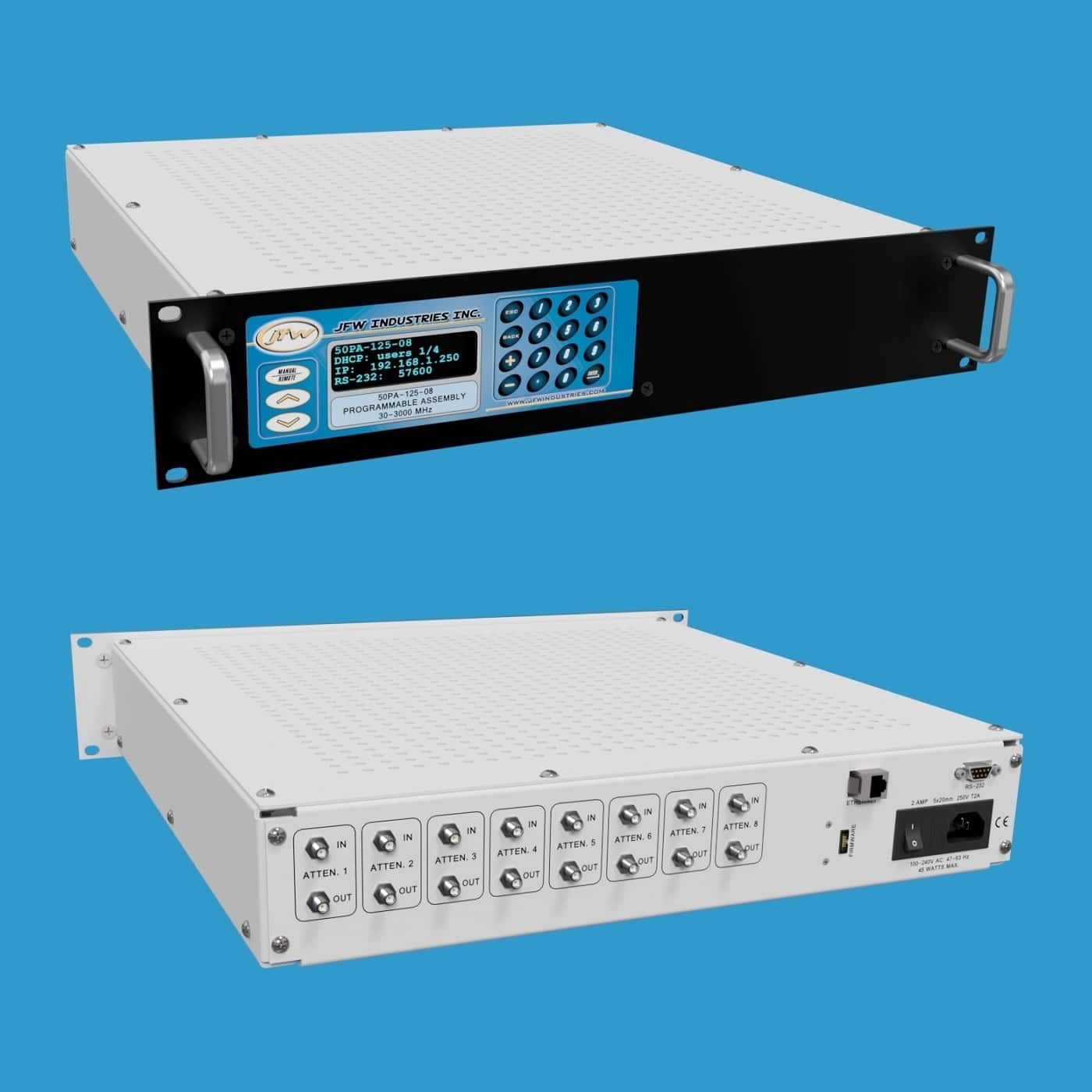

50PA-125-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至8个衰减器，衰减范围为0至95dB，步进为1dB，工作频率覆盖30-3000 MHz。该组件支持手动或远程控制，配备SMA母头或N型母头50欧姆同轴射频连接器。射频连接器位于后面板，标注为输入和输出，但衰减器实际为双向设计。

快速交付型号

JFW备有构建以下型号所需的全部元器件，典型交货时间为2周或更短：

• 50PA-125-01 SMA（1个衰减器）
• 50PA-125-02 SMA（2个衰减器）
• 50PA-125-04 SMA（4个衰减器）
• 50PA-125-06 SMA（6个衰减器）
• 50PA-125-08 SMA（8个衰减器）
• 50PA-125-01 N（1个衰减器）
• 50PA-125-02 N（2个衰减器）
• 50PA-125-04 N（4个衰减器）
• 50PA-125-06 N（6个衰减器）
• 50PA-125-08 N（8个衰减器）

手动控制

手动控制菜单允许用户设置/读取衰减器、渐变衰减器，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件可通过以太网或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用零调制解调器型串行电缆，波特率最高可达155200波特，波特率可通过键盘手动更改或使用SERIAL远程命令远程更改。

远程命令集

最新一代固件手册可在线下载，手册详细列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令将返回该特定测试系统的所有可用远程命令列表。
