JFW Industries 50PA-126-XX 19英寸机架式固态步进衰减器组件

产品概述

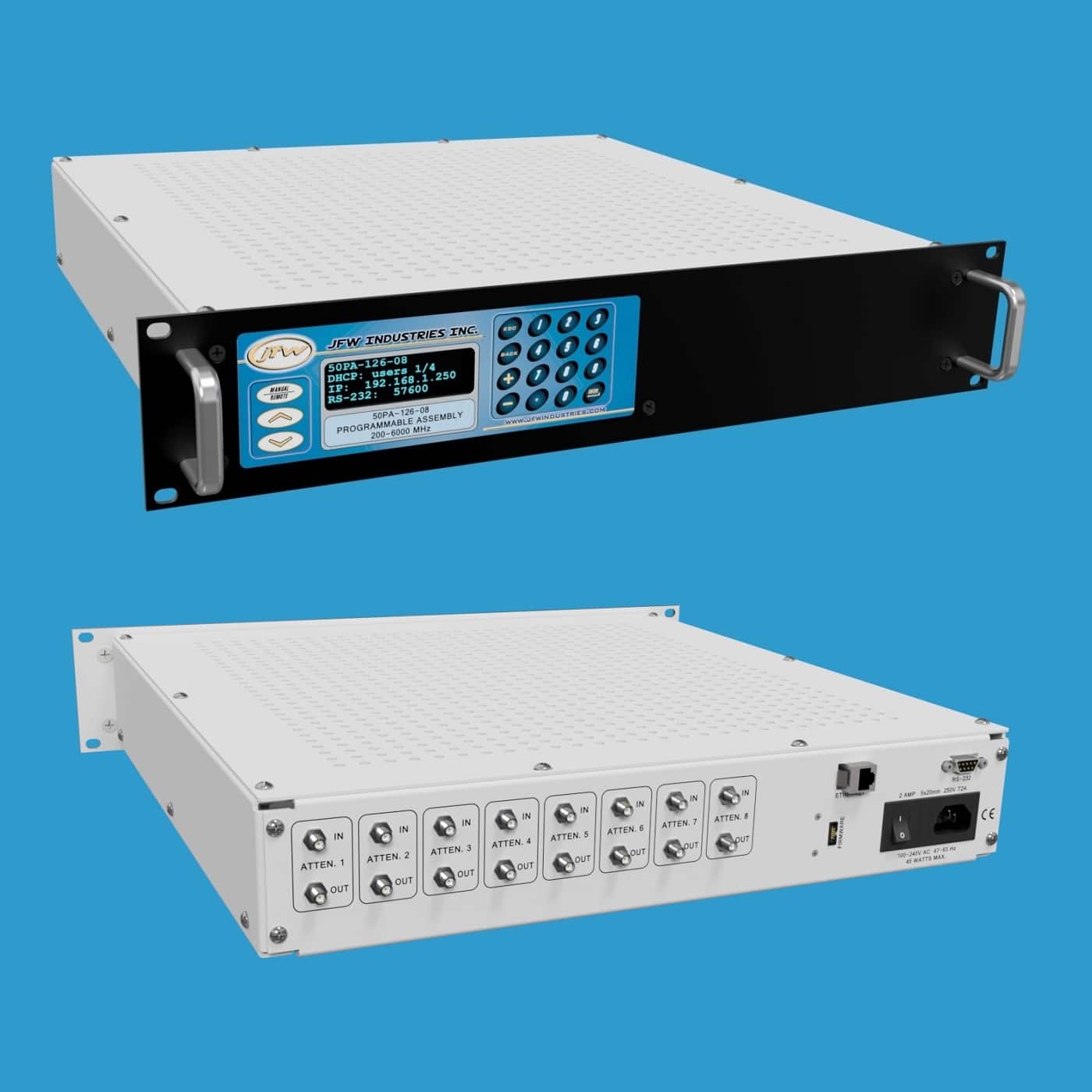

JFW Industries 50PA-126-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至8个衰减器。该组件工作频率覆盖200-6000 MHz，衰减范围为0至63dB，步进精度为1dB。设备支持手动或远程控制，背面面板配备SMA母头或N型母头50欧姆同轴射频连接器。虽然接口标记为输入和输出，但衰减器本身支持双向信号传输。

快速交货型号

JFW 备齐了构建以下型号所需的所有组件，可提供2周或更短的典型交货周期：

• 50PA-126-01 SMA（1个衰减器）
• 50PA-126-02 SMA（2个衰减器）
• 50PA-126-04 SMA（4个衰减器）
• 50PA-126-06 SMA（6个衰减器）
• 50PA-126-08 SMA（8个衰减器）
• 50PA-126-01 N（1个衰减器）
• 50PA-126-02 N（2个衰减器）
• 50PA-126-04 N（4个衰减器）
• 50PA-126-06 N（6个衰减器）
• 50PA-126-08 N（8个衰减器）

控制方式

手动控制：通过前面板菜单，用户可以设置或读取衰减器状态、执行衰减渐变操作，或使用两个衰减器执行信号切换。

远程控制：该组件支持通过以太网或串行接口（如RS-232）进行远程控制。网络设置可通过面板按键或远程NET命令进行更改，支持DHCP模式或固定IP模式（出厂默认配置为DHCP模式）。RS-232连接需使用交叉串口线，支持高达155200的波特率，波特率可通过按键或SERIAL远程命令进行修改。

远程命令集

最新一代固件手册可供下载，其中详细列出了所有远程命令及其语法和示例。我们的固件采用简单的ASCII格式远程命令。当连接到JFW测试系统时，只需发送HELP命令，系统便会返回适用于该特定测试系统的所有远程命令列表。
