JFW Industries 50PA-128-XX 1至8路步进衰减器组件 200-6000MHz

产品概述

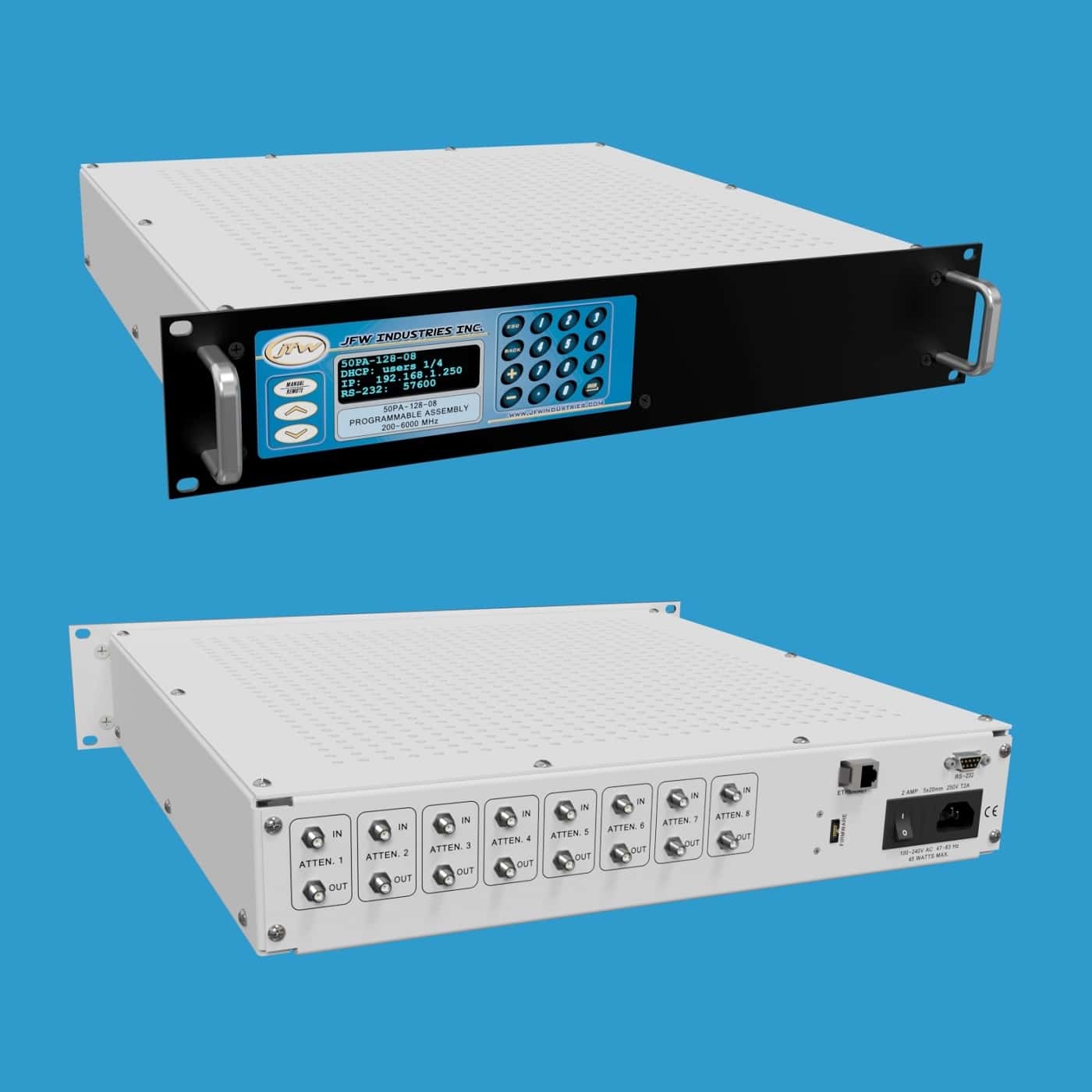

JFW Industries 50PA-128-XX是一款19英寸机架式衰减器组件，内含50欧姆固态步进衰减器。衰减器数量可在1至8路之间灵活选择，衰减范围为0至95dB（1dB步进），工作频率覆盖200-6000 MHz。该组件支持手动或远程控制，提供SMA母头或N型母头50欧姆同轴射频连接器，射频连接器位于后面板。衰减器端口标注为输入和输出，但实际为双向设计。

快速交付型号

JFW备有组装以下型号所需的全部元器件，可在2周或更短时间内交付衰减器组件：

• 50PA-128-01 SMA（1路衰减器）
• 50PA-128-02 SMA（2路衰减器）
• 50PA-128-04 SMA（4路衰减器）
• 50PA-128-06 SMA（6路衰减器）
• 50PA-128-08 SMA（8路衰减器）
• 50PA-128-01 N（1路衰减器）
• 50PA-128-02 N（2路衰减器）
• 50PA-128-04 N（4路衰减器）
• 50PA-128-06 N（6路衰减器）
• 50PA-128-08 N（8路衰减器）

手动控制

手动控制菜单允许用户设置/读取衰减器、渐变调节衰减器，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。RS-232连接使用零调制解调器型串行电缆连接至测试系统，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令远程更改。

远程命令集

最新一代固件的手册可供下载，其中列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
