JFW Industries 50PA-133-XX 1-8路衰减器组件

产品概述

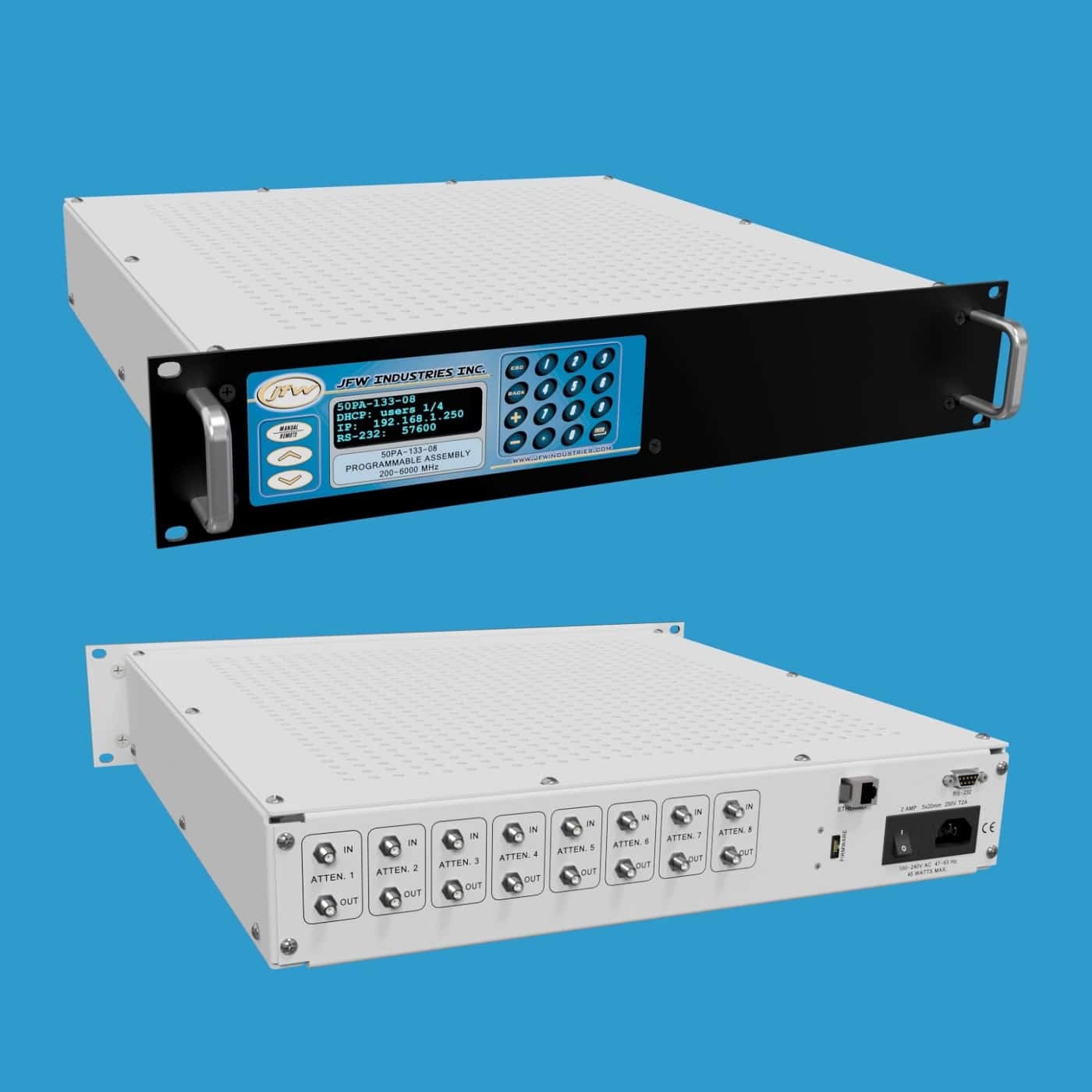

JFW Industries 50PA-133-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。衰减器数量可在1至8路之间灵活选择，衰减范围为0至63.5dB，步进精度为0.5dB，工作频率覆盖200-6000 MHz。衰减器支持手动控制或远程控制，提供SMA母头或N型母头50欧姆同轴射频连接器可选，射频连接器位于后面板。虽然射频连接器标注为输入和输出，但衰减器实际上是双向的。

型号示例

SMA连接器型号：

• 50PA-133-01 SMA（1路衰减器）
• 50PA-133-02 SMA（2路衰减器）
• 50PA-133-04 SMA（4路衰减器）
• 50PA-133-06 SMA（6路衰减器）
• 50PA-133-08 SMA（8路衰减器）

N型连接器型号：

• 50PA-133-01 N（1路衰减器）
• 50PA-133-02 N（2路衰减器）
• 50PA-133-04 N（4路衰减器）
• 50PA-133-06 N（6路衰减器）
• 50PA-133-08 N（8路衰减器）

手动衰减器控制

手动控制菜单允许用户设置/读取衰减器参数、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。通过零调制解调器型串口电缆实现RS-232连接至测试系统，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令远程修改。

远程命令集

firmware manual（固件手册）提供最新一代固件的下载，手册中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。
